БОБЫШКИ



Описание

Бобышки являются закладными устройствами, которые предназначены для установки измерительных приборов на технологическом оборудовании и коммуникациях.

ТУ РБ 390184271.010-2004

Техническая документация, прилагаемая к продукции, включает в себя:

- паспорт (1 экземпляр на партию).

По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

Схема условного обозначения бобышек



1



2

D

3

L

4

M

5

Бобышка 1 / 28 - 32 - М20х1,5 - А

Бобышка прямая для установки защитных гильз перпендикулярно в трубопровод (1), с внешним диаметром 28 мм (2), длиной 32 мм (3), внутренней резьбой М20х1,5 (4), из стали 20 (5).

Тип исполнения

1 – прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку);

2 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой);

3 – прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку);

4 – со скосом для установки термопреобразователей под углом в трубопровод (с уплотнительной канавкой);

11 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой);

13 - прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой);

31 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526);

32 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ГОСТ 22526);

33 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526, с шейкой под приварку);

41 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460);

42 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ОСТ 26.260.460);

44 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460, с шейкой под приварку).

специальные бобышки

Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку);

Схема исполнения

D, мм

L, мм

M, мм

 Dш, мм

 Lр, мм


Бобышка 1/D - L - M - S
 20   24, 32, 40, 50, 60, 70, 80, 90, 100 М12х1,5, G1/4  16   18
K1/4, R1/4, 1/4NPT  15
28 32, 40, 50, 60, 70, 80, 90, 100 М20х1,5, G1/2 24 24
K1/2, R1/2, 1/2NPT 16
38 50, 60, 70, 80, 90, 100 М27х2, G3/4 30 32
K3/4, R3/4, 3/4NPT 20
 48 50, 60, 70, 80, 90, 100 М33х2, G1 36  32
K1, R1, 1NPT 21
63 50, 100 K1 1/2, R1 1/2, 1 1/2NPT 52 27

Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой

Схема исполнения

D, мм

L, мм

M, мм

 Lр, мм


Бобышка 2/D - L - M/45 - S
28 45, 115, 140 М20х1,5, G1/2 24
K1/2, R1/2, 1/2NPT 21
38 115, 140 М27х2, G3/4 32
 K3/4, R3/4, 3/4NPT 21
48 115, 140 М33х2, G1 32
K1, R1, 1NPT 26
63 115, 140

K1 1/2, R1 1/2,

1 1/2NPT

26
27

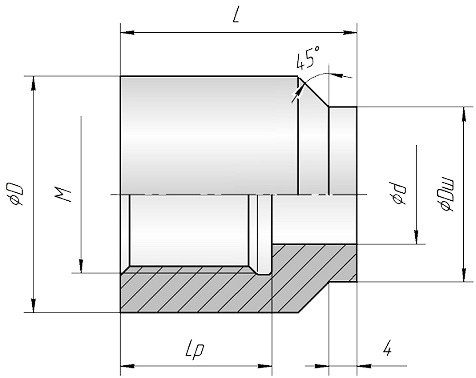

Прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку);

Схема исполнения D, мм L, мм M, мм Dш, мм  d, мм  Lр, мм

Бобышка 3/D - L - M - S
28 40, 50, 60, 70, 80, 90, 100 М20х1,5, G1/2  24 13  15
38 50, 60, 70, 80, 90, 100 М27х2, G3/4  30 21 20
48 40, 50, 60, 70, 80, 90, 100 М33х2, G1  36 21 30


Со скосом для установки термопреобразователей под углом в трубопровод (с уплотнительной канавкой

Схема исполнения D, мм L, мм M, мм  d, мм Lp, мм



Бобышка 4/D - L - M/45 - S

28 115, 140 М20х1,5, G1/2  13 15
38 115, 140 М27х2, G3/4  21 20
48 115, 140 М33х2, G1  21 30

Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой

Схема исполнения D, мм L, мм M, мм Lp, мм



Бобышка 31/D - L - M - S

20 50, 100 М12х1,5
G1/4
18
K1/4, R1/4
1/4NPT
15

32

50, 100

М20х1,5
G1/2

24

K1/2
R1/2
1/2NPT
16
38 50, 100 М27х2, G3/4 32
K3/4, R3/4
3/4NPT
20
48 50, 100 М33х2, G1 32
K1, R1, 1NPT 21
63 50, 100 K1 1/2
R1 1/2
1 1/2NPT
27



Прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой)



Схема исполнения  D, мм   L, мм M, мм, дюйм   d, мм  Lр, мм
     32  50,100  М20х1,5
(G1/2)
 13 15
 38  50,100  М27х2, G3/4  21 20
 48  50,100  М33х2, G1  21 30

Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526)

Схема исполнения  D, мм   L, мм M, мм, дюйм  Dмг, мм  Lр, мм
     32  50,100  М20х1,5
(G1/2)
 26(27) 15
 38  50,100  М27х2, G3/4 33 20
 48  50,100  М33х2, G1  40 30

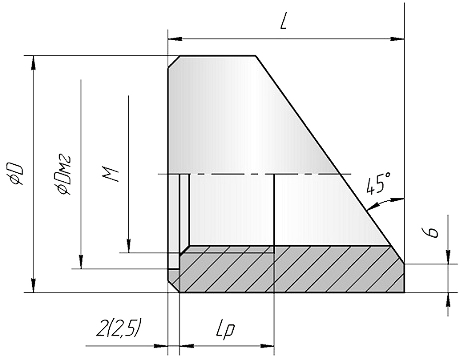

Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ГОСТ 22526)

Схема исполнения D, мм L, мм M, мм Dмг, мм Lp, мм



Бобышка 32/D - L – M/45 - S

32 115, 140 М20х1,5, G1/2  26, 27 16
38 115, 140 М27х2, G3/4  33 18
48 115, 140 М33х2, G1  40 20



Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526, с шейкой под приварку)

Схема исполнения  D, мм  L, мм  M, мм, дюйм   Dш, мм Dмг, мм   Lр, мм
    32   50 100  М20х1,5
(G1/2)
 26 26(27)  16
 38  50 100  М27х2
G3/4
 30  33  18
 48  50 100  М33х2
G1
 36  40  20



Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460)

Схема исполнения D, мм L, мм M, мм  d, мм Lp, мм



Бобышка 41/D - L - M - S

40 50, 100, 160 М20х1,5, G1/2  32 50
50 50, 100, 160 М27х2, G3/4 37 50
50 50, 100, 160 М33х2, G1  44 50

Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ОСТ 26.260.460

Схема исполнения D, мм L, мм M, мм Dмг, мм Lp, мм



Бобышка 42/D - L – M/45 - S

40 120, 145 М20х1,5, G1/2  32 26
50 130, 155 М27х2, G3/4  37 33
50 130, 155 М33х2, G1 44 33

Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460, с шейкой под приварку

Схема исполнения  D, мм  L, мм  M, мм, дюйм   Dш, мм Dмг, мм   Lр, мм
     40  50
100
160
 М20х1,5
G1/2
 26  32  50
 50  50
100
160
 М27х2
G3/4
 30  37  50
 50  50
100
160
 М33х2
G1
 36  44  50



Прямая для установки датчиков давления перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку)

Схема исполнения D, мм L, мм M, мм  d, мм Dш, мм Lp, мм



Бобышка 3/28 - 40 - M – S (ф7)

28 40 М20х1,5, G1/2

7 24 18

Прямая для установки приварных гильз ГКП перпендикулярно в трубопровод (с шейкой под приварку)



Бобышка 1/65 - 73 - 37 – S

Бобышка 1/82 - 68 - 36 – S

Прямая для установки приварных гильз ГЦП перпендикулярно в трубопровод (с шейкой под приварку)

Схема исполнения  D, мм  L, мм  M, мм   d,
мм
 Dш, мм  Lр, мм
   48 50 100    18 24 26   7 24   18

Прямая для установки защитных гильз на трубопроводах тепловых станций



N  D, мм  L, мм  M, мм  L1, мм  Абсолютное давление, МПа  Температура среды, 0С  Диаметр трубопровода, мм
 01     36     80     М20х1,5     50     3,92  450     ≥108
 7,45  145
 4,31  340
 3,92  200
 02       45       80       М27х2         50   23,54 250   ≥133
 18,14  215
3,92 450 ≥219
7,45 145
4,31 340 ≥325
3,92 200
 03   45   110   70   23,54  250   ≥133
 18,14  215
3,92 450 ≥219
7,45 145
4,31 340 ≥325
3,92 200
04 57 80 М33х2 50 37,27 280 ≥194
23,54 250 ≥325
18,14 215
3,92 450 ≥273
7,45 145
4,31 340 ≥426
3,92 200
05 57 110 70 37,27 280 ≥194
23,54 250 ≥325
18,14 215
3,92 450 ≥273
7,45 145
4,31 340 ≥426
3,92 200
06 76 80 М39х2  50 37,27 280 ≥194
07 76 110 70 37,27 280 ≥194





5 - Прямая для установки защитных гильз на паропроводах тепловых станций



N  D, мм  L, мм  M, мм  L1, мм  Абсолютное давление, МПа  Температура среды, 0С  Диаметр трубопровода, мм
 01     36     80     М20х1,5     50    4,02  545     ≥108
 02       45       80       М27х2         50   13,73  560   ≥133
545
515
9,81 540 ≥273
4,02 545
 03   45   110   70   13,73  560,545,515   ≥133
 9,81 540
4,02 545 ≥273
04 57 80 М33х2 50 25,01 545 ≥159
13,73

560 ≥133
545
515 ≥159
9,81 540
4,02 545 ≥377
05 57 110 70 25,01 545 ≥159
13,73 560,545 ≥133
13,73 515 ≥273
9,81 540
4,02 545 ≥377
06 76 80 М39х2  50 25,01 545 ≥159
07 76 110 70 25,01 545 ≥159





5 - Материал бобышки


В стандартном исполнении бобышки изготавливаются из сортового проката без термической обработки:
А - бобышка изготавливается из стали 20 (рабочая температура: -20...+425 ºС);
Б - бобышка изготавливается из стали 12Х18Н10Т (рабочая температура: -253...+610 ºС);
В - бобышка изготавливается из стали 09Г2С (рабочая температура: -20...+475 ºС);
Г - бобышка изготавливается из стали 09Г2С-12 (рабочая температура: -40...+475 ºС);
Марка материала – материал указывается заказчиком.

6 - Дополнительные опции (указываются в скобках после условного обозначения)

МКК – материал бобышки должен быть устойчив к межкристаллитной коррозии;
H2S – материал бобышки должен быть устойчив к сероводороду;
ТО – материал бобышки должен быть в термообработанном состоянии.
