КЛАПАНЫ ЗАПОРНЫЕ
- Описание
Клапаны запорные предназначены для полного перекрытия потока рабочей среды. В процессе эксплуатации может находится в двух крайних положениях: "открыто" и "закрыто". Класс герметичности «А» по ГОСТ 54808.
Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; руководство по эксплуатации; сертификаты на используемые материалы; декларация соответствия и т.п.
- Схема условного обозначения
1 - 2 3 . 4 5 - 6 7 8 9 Клапан КЗИМ - 0 3 . 0 1 - 15 - 400 - 1/2NPT - Б Клапан запорный игольчатый муфтовый (КЗИМ), без винта сброса (0) с ввертным штуцером (3), фторопластовым уплотнением (0) на один вентиль (1), с условным проходом 15 мм, на условное давление в 400 бар, под монтажные резьбы 1/2NPT (на входе и на выходе), из стали 12Х18Н10Т (Б).
1-Тип исполненияКЗИМ - Клапан запорный игольчатый муфтовый
КЗИК - Клапан запорный игольчатый комбинированный

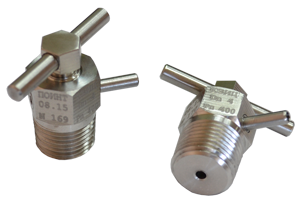

КЗИЦ - Клапан запорный игольчатый цапковый2-Исполнение0 – без винта сброса давления и дренажа;
1 – с винтом сброса давления M8;
2 – тестовый порт (дренаж) 1/4NPT (внутренняя);
3 – тестовый порт (дренаж) М20х1,5 (наружная);
4 – тестовый порт (дренаж) М20х1,5 (внутренняя).3-Изготовление
3 - ввертной штуцер4-Тип уплотнения0 - фторопласт (рабочая температура: 0... +232°C)
1 – графит (рабочая температура: 0... 400°C)Тип уплотнения "Фторопласт" Тип уплотнения "Графит" 5-Количество вентилей1 - один вентиль;
2 - два вентиля;
3 - три вентиля
5 – пять вентилей.6 -Условный проход
Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода.7-Условное давлениеPn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
Температура, °C Рабочее давление для
уплотнения «Фторопласт», барРабочее давление для
уплотнения «Графит», бар20 400 400 37 400 400 93 355 355 148 321 321 204 294 294 232 284 284 315 - 259 371 - 248 8-Присоединительная резьба ММ - присоединительная резьба на входе и выходе клапана.
9-МатериалВ стандартном исполнении корпус клапана изготавливается из сортового проката без термической обработки:
А - корпус изготавливается из стали 20 (рабочая температура:
-20…+425 0С);
Ац - корпус изготавливается из стали 20 с покрытием Ц9.хр (рабочая температура: -20…+250 0С);
Б - корпус изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 0С);
В - корпус изготавливается из стали 09Г2С (рабочая температура:
-20…+475 0С).
Марка материала – материал указывается заказчиком.10-Присоединение к процессу0 – не требуется;
1 – ниппельное соединение под приварку Ø14мм (ст. 20);
2 – ниппельное соединение под приварку Ø14мм (12Х18Н10Т);
3 – ниппельное соединение под приварку Ø12мм (ст. 20);
4 – ниппельное соединение под приварку Ø12мм (12Х18Н10Т);
5 – соединение с обжимными кольцами Ø12мм (316 SS);
6 – соединение с обжимными кольцами Ø14мм (316 SS);
7 – по требованию заказчика (указывается дополнительно).1 – ниппельное соединение под приварку Ø14мм (ст. 20)
2 – ниппельное соединение под приварку Ø14мм (12Х18Н10Т)
3 – ниппельное соединение под приварку Ø12мм (ст. 20)
4 – ниппельное соединение под приварку Ø12мм (12Х18Н10Т)5 – соединение с обжимными кольцами Ø12мм (316 SS)
6 – соединение с обжимными кольцами Ø14мм (316 SS)11-Присоединение к дренажной линии (только для двух-, трехвентильных блоков)1 – ниппельное соединение под приварку Ø14мм (ст. 20);
2 – ниппельное соединение под приварку Ø14мм (12Х18Н10Т);
3 – ниппельное соединение под приварку Ø12мм (ст. 20);
4 – ниппельное соединение под приварку Ø12мм (12Х18Н10Т);
5 – соединение с обжимными кольцами Ø12мм (316 SS);
6 – соединение с обжимными кольцами Ø14мм (316 SS);
7 – по требованию заказчика (указывается дополнительно).12-Кронштейны для монтажа0 – не требуется;

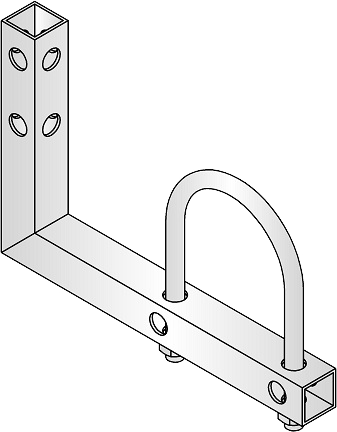

А – кронштейн из углеродистой стали для монтажа малогабаритных датчиков на трубе Ø30...Ø60 (вертикальное либо горизонтальное положение);
Б – кронштейн из углеродистой стали для монтажа датчиков в корпусе «Т, Ти» на трубе Ø30...Ø60 (вертикальное либо горизонтальное положение);

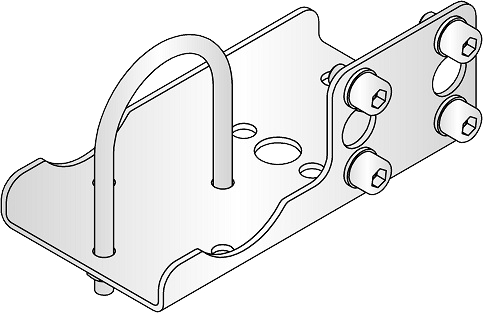

В – кронштейн из углеродистой стали для монтажа датчиков диф. давления к плоской конструкции или трубе Ø30...Ø60 (вертикальное либо горизонтальное положение).А – кронштейн из углеродистой стали
для монтажа малогабаритных датчиков
на трубе Ø30...Ø60 (вертикальное
либо горизонтальное положение)Б – кронштейн из углеродистой стали для монтажа
датчиков в корпусе «Т, Ти» на трубе Ø30...Ø60
(вертикальное либо горизонтальное положение)В – кронштейн из углеродистой стали
для монтажа датчиков диф. давления
к плоской конструкции или трубе Ø30...Ø60
(вертикальное либо горизонтальное положение)13-Дополнительные опции (указываются в скобках после условного обозначения)МКК – материал клапана должен быть устойчив к межкристаллитной коррозии;
H2S – материал клапана должен быть устойчив к сероводороду;
O2 – обезжиривание (кислородное исполнение);
ТО – материал клапана должен быть в термообработанном состоянии;
ПСТО – сварные швы клапана (при наличии) должны пройти послесварочную термообработку;
ЦД – сварные швы клапана (при наличии) должны быть проконтролированы цветной дефектоскопией;

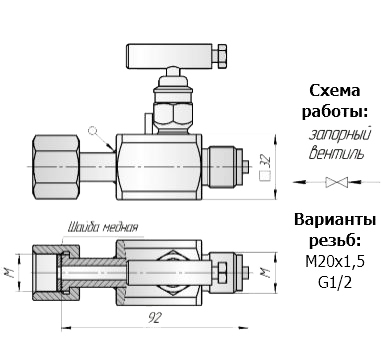

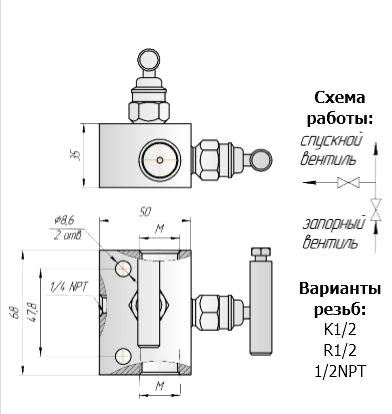

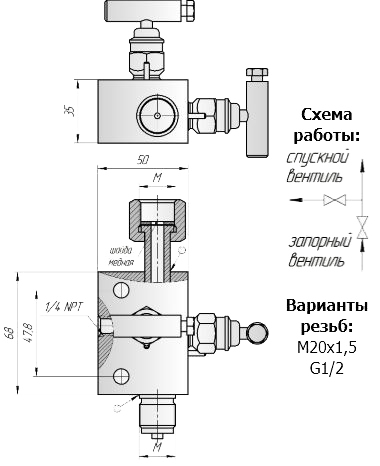

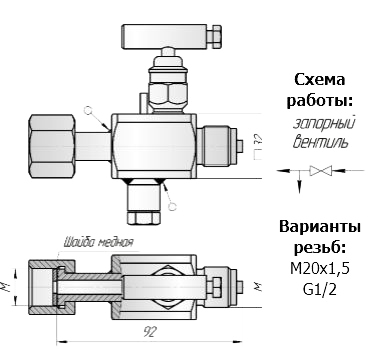

СФФ – сварные швы клапана (при наличии) должны быть проконтролированы на содержание ферритной фазы.- Конструктивные исполнения клапанов
Примечание: Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -269…+250 0С). Возможно применение прокладки из другого материала по требованию заказчика.
