МАНОМЕТРИЧЕСКАЯ

СБОРКА



Описание

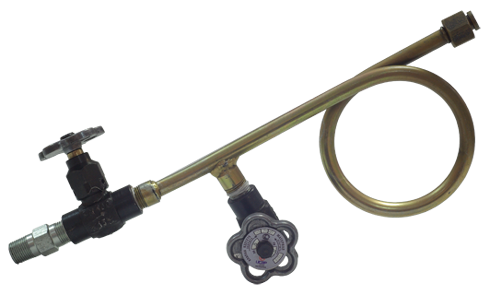

Манометрическая сборка предназначена для отбора импульса давления и монтажа манометра на технологических трубопроводах и аппаратах.

СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ МАНОМЕТРИЧЕСКОЙ СБОРКИ

  1- 2- 3-   4- 5
Манометрическая сборка ОУД-  16- 225- 01-   Б- (КЗИМ-03.01-15-400-Rc1/2)

Манометрическая сборка (ОУД), с условным давлением 16 МПа, рабочей температурой
до 225 °С, тип присоединения манометрической сборки (01), из стали 12Х18Н10Т (Б) и клапаном
КЗИМ-03.01-15-250-Rc1/2.

1-Условное давление (МПа)

16 МПа - наибольшее избыточное давление при температуре среды +20 0С, при котором обеспечивается заданный срок службы.

2-Рабочая температура

Т - наибольшая температура, при которой обеспечивается заданный срок службы.

3-Тип манометрической сборки

01 – прямое петлевое с боковым отводом и резьбовым присоединением к трубопроводу;

01.01 – прямое с боковым отводом;

01.02 – угловое с боковым отводом;

01.05 – прямое петлевое с боковым отводом;

01.08 – угловое петлевое изогнутое вправо с боковым отводом;

02.01 – прямое с одним клапаном.

 Параметры манометрической сборки

  T,°C N

ОУД - 16 - Т - N - S (Х)  225 01  КЗИМ-03.01-15-400-R1/2
 400 КЗИМ-03.11-15-400-R1/2


Манометрическая сборка

ОУД - 16 - Т - N - S  (Х)
T,°C N
70 01.01 КЗИМ-03.01-15-400-R1/2


Манометрическая сборка

ОУД - 16 - Т - N - S  (Х)
T, °C N X
70 01.02 КЗИМ-03.01-15-400-R1/2


Манометрическая сборка

ОУД - 16 - Т - N - S  (Х)
T, °C N X
225 01.05 КЗИМ-03.01-15-400-R1/2
400 КЗИМ-03.11-15-400-R1/2


Манометрическая сборка

ОУД - 16 - Т - N - S  (Х)
T, °C N X
225 01.08 КЗИМ-03.01-15-400-R1/2
400 КЗИМ-03.11-15-400-R1/2



Манометрическая сборка

ОУД – 6,3 - Т - N - S  (Х)
 T, °C  N  X
 225  02.01   КЗИМ-03.01-15-400-R1/2
 400  КЗИМ-03.11-15-400-R1/2

 Манометрическая сборка
ОУД - 16 - Т - N - S (Х)
 T, °C  N  X
225 01 КЗИМ-03.01-15-400-R1/2
400 КЗИМ-03.11-15-400-R1/2



4-Материал

В стандартном исполнении трубка сифонная изготавливается из бесшовной трубы по ГОСТ 8733 (гр.В) или ГОСТ 9941. Остальные детали сборки изготавливаются из сортового проката без термической обработки:
А - сборка изготавливается из стали 20 (рабочая температура: -20...+425 °C);
Ац - сборка изготавливается из стали 20 с покрытием Ц9.хр (рабочая температура: -20...+250 °C);
Б - сборка изготавливается из стали 12Х18Н10Т (рабочая температура: -253...+610 °C);
В - сборка изготавливается из стали 09Г2С (рабочая температура: -20...+475 °C);
Марка материала – материал указывается заказчиком.

5-Марка клапана

КЗИМ-03.01-15-400-R1/2 – клапан запорный игольчатый с ввертным штуцером (уплотнение фторопласт);
КЗИМ-03.11-15-400-R1/2 – клапан запорный игольчатый с ввертным штуцером (уплотнение графит).
Примечание: Технические характеристики клапанов смотреть в разделе «Клапаны запорные»

6-Дополнительные опции (указываются в скобках после условного обозначения)

МКК – материалы сборки должны быть устойчивы к межкристаллитной коррозии;
H2S – материалы сборки должны быть устойчивы к сероводороду;
ТО – материалы сборки должны быть в термообработанном состоянии;
ПСТО – сварные швы сборки должны пройти послесварочную термообработку;
ЦД – сварные швы сборки должны быть проконтролированы цветной дефектоскопией;
СФФ – сварные швы сборки должны быть проконтролированы на содержание ферритной фазы.
