ОТБОРНОЕ УСТРОЙСТВО ДАВЛЕНИЯ



Описание

Отборное устройство давления ОУД предназначен для присоединения манометрических приборов к теплотехническим сетям с измеряемой средой и для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов.

Техническая документация, прилагаемая к продукции, включает в себя:

- паспорт (1 экземпляр на партию).

По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

Схема условного обозначения отборного устройства давления

1- 2- 3 4- 5- 6
Отборное устройство давления ОУД- 1.6- 70- 0 1- А- (11618бк)

Отборное устройство давления (ОУД), с условным давлением 1,6 МПа, рабочей температурой 70°С,

тип присоединения к линии сваркой (0), тип исполнения (1), из стали 20 (А) и краном 11б18бк.

1    Условное давление

Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
- 1,6 МПа (для крана латунного пробкового);
- 16 МПа (для клапана игольчатого).

2    Рабочая температура

Т - наибольшая температура, при которой обеспечивается заданный срок службы.

- 70 °С (для исполнений 1, 2, 3, 4)

- 225 °С (для исполнений 5, 6, 7, 8)

3 Тип присоединения технологической линии

0 – Сварка (применять при толщине стенки трубопровода менее 4 мм);

1 – Втулка укрепления отверстий (применять при толщине стенки трубопровода более 4 мм);

2 – Бобышка с шейкой под приварку (для разъемного соединения ОУД с трубопроводом).

Тип присоединения технологической линии

0
Сварка
1
Втулка
2
Бобышка

4  Тип исполнения ОУД

Исполнение 1

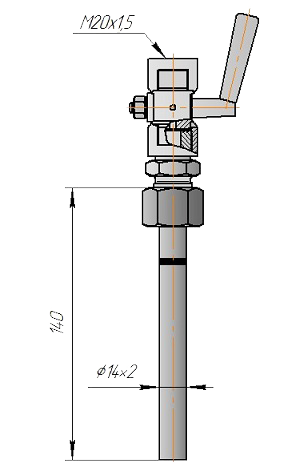

Прямое

Исполнение 2

Угловое

Исполнение 3

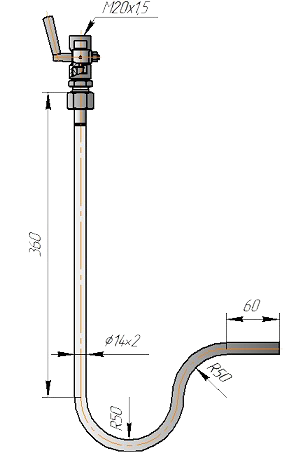

Угловое с коленом

Исполнение 4

Угловое с коленом изогнутое

Исполнение 5

Угловое с коленом

Исполнение 6

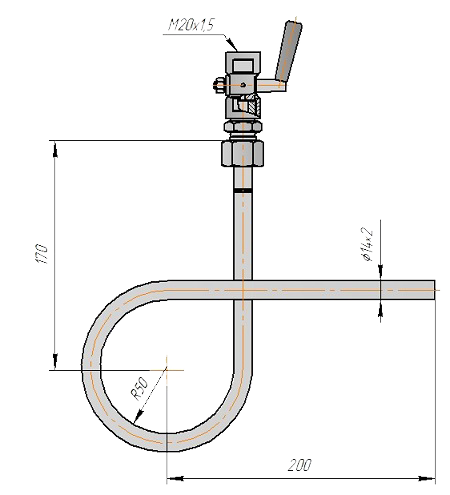

Угловое с коленом

Исполнение 7

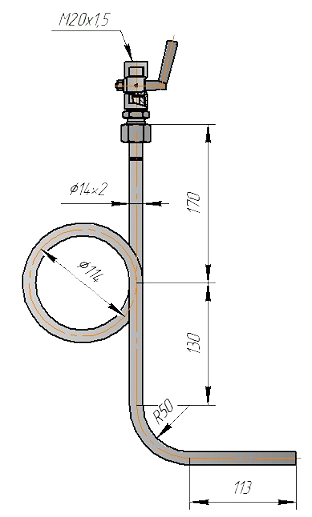

Угловое петлевое изогнутое влево

Исполнение 8

Угловое петлевое изогнутое вправо

5    Материал

В стандартном исполнении трубка сифонная изготавливается из бесшовной трубы по ГОСТ 8733 (гр.В) или ГОСТ 9941. Остальные детали ОУД изготавливаются из сортового проката без термической обработки:
А - ОУД изготавливается из стали 20 (рабочая температура:
-20…+425 0С);
Ац - ОУД изготавливается из стали 20 с покрытием Ц9 (рабочая температура: -20…+250 0С);
Б - ОУД изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 0С);
В - ОУД изготавливается из стали 09Г2С (рабочая температура:
-20…+475 0С);
Марка материала – материал указывается заказчиком.



6    Марка клапана



11б18бк

В комплект поставки включены прокладки паронит ПОН-Б для резьбовых соединений крана

кран латунный трехходовой пробковый на номинальное давление 1,6 МПа. Диапазон рабочих температур: 0…+150 0С.

11б38бк

В комплект поставки включены прокладки паронит ПОН-Б для резьбовых соединений крана

кран латунный трехходовой пробковый с контрольным фланцем на номинальное давление 1,6 МПа. Диапазон рабочих температур: 00С …+150 0С.

 КЗИК-13.01-15-4000-М20х1,5

В комплект поставки включены шайбы медные М1 для резьбовых соединений клапана

клапан трехходовой игольчатый на номинальное давление 16 МПа. Диапазон рабочих температур: 00С …+232 0С.



7    Дополнительные опции (указываются в скобках после условного обозначения)

МКК – материалы ОУД должны быть устойчивы к межкристаллитной коррозии;

H2S материалы ОУД должны быть устойчивы к сероводороду;

O2 обезжиривание (кислородное исполнение);

ТО – материалы ОУД должны быть в термообработанном состоянии;

ПСТО – сварные швы ОУД должны пройти послесварочную термообработку;

ЦД – сварные швы ОУД должны быть проконтролированы цветной дефектоскопией;

СФФ – сварные швы ОУД должны быть проконтролированы на содержание ферритной фазы.
