РАСШИРИТЕЛИ



Описание

Расширитель предназначен для установки приборов измерения и регулирования температуры на технологических трубопроводах и аппаратах.

СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАСШИРИТЕЛЯ С ПРИМЕРОМ

1- 3- 4- 5
РП  57х 32- М20х1,5- А

Расширитель РП, с наружным диаметром расширителя 57 мм и наружным диаметром торца 32 мм, присоединительной резьбой М20х1,5, из стали 20 (А).

1-Тип расширителя

РП - расширитель прямой
РУ - расширитель угловой

    Параметры расширителя

Схема исполнения D, мм S, мм

d, мм

s, мм  М, мм L,
мм
Pn,
МПа

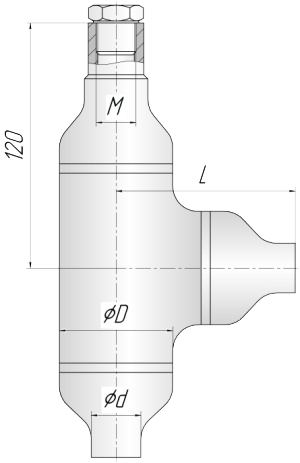

Расширитель РП - Dхd - M - S

57  5  25  3

М20х1,5

G1/2

190 6.3


 32  3 190
 38  4 190
 45  4 220
 57  5 100

Расширитель РУ - Dхd - M - S
57 5

 25 3

М20х1,5

G1/2
90 6.3
 32  3 90

 38

 4 90
 45  4 105
 57  5 45

Поз.1 – Тройник (ГОСТ 17376 для ст.20, 09Г2С / ТУ 1469-005-04834179 для 12Х18Н10Т); Поз.2 – Переход (ГОСТ 17378 для ст.20, 09Г2С / ТУ 1468-001-01394395 для 12Х18Н10Т); Поз.3 – Бобышка 1/28-32-М-S; Поз.4 – Прокладка 26xdx2-ПОНБ; Поз.5 – Пробка П02-M-S.



2-Наружный диаметр

D - наружный диаметр тройника расширителя

3-Диаметр торца

d - наружный диаметр торца расширителя

4-Присоединительная резьба

М – присоединительная резьба расширителя к датчику

М20х1,5
G1/2

5-Материал

В стандартном исполнении расширители изготавливаются из следующих материалов без термической обработки:
А - расширитель изготавливается из стали 20 (рабочая температура:
-20...+425 0С);
Б - расширитель изготавливается из стали 12Х18Н10Т (рабочая температура: -253...+610 0С);
В - расширитель изготавливается из стали 09Г2С (рабочая температура: -20...+450 0С);
Г - расширитель изготавливается из стали 09Г2С-12 (рабочая температура: -40...+450 0С);
Марка материала – материал указывается заказчиком.

6-Дополнительные опции (указываются в скобках после условного обозначения)

МКК – материалы расширителя должны быть устойчивы к межкристаллитной коррозии;
H2S – материалы расширителя должны быть устойчивы к сероводороду;
ТО – материалы расширителя должны быть в термообработанном состоянии;
ПСТО – сварные швы расширителя должны пройти послесварочную термообработку;
ЦД – сварные швы расширителя должны быть проконтролированы цветной дефектоскопией;
СФФ – сварные швы расширителя должны быть проконтролированы на содержание ферритной фазы.

Примечание:
Предельные параметры применения прокладки из паронита ПОН-Б не должны превышать значений, указанных в ГОСТ 481. Возможно применение прокладки из другого материала по требованию заказчика.
Технические характеристики бобышки, пробки и прокладки указаны в соответствующих разделах каталога.
