Бобышки
Назначение

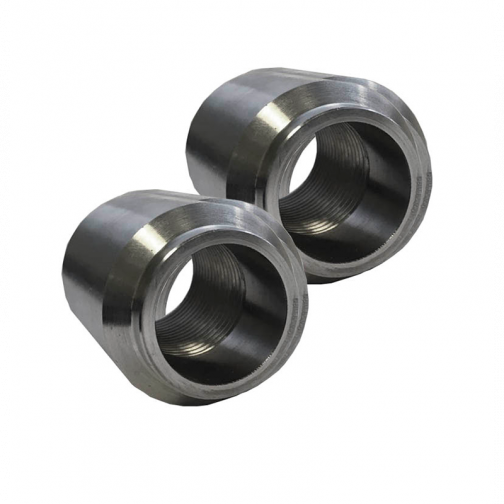

Бобышки являются закладными устройствами, которые предназначены для установки измерительных приборов на технологическом оборудовании и коммуникациях.
Пример записи условного обозначения
Пример записи условного обозначения
| 1 | 2 | 3 | 4 | 5 | |
| Бобышка | 1 | 28 | 32 | М20х1,5 | А |
Бобышка прямая для установки защитных гильз перпендикулярно в трубопровод (1), с внешним диаметром 28 мм, длиной 32 мм, внутренней резьбой М20х1,5, из стали 20 (А).
| 1 | 2 | 3 | 4 | 5 | |
| Бобышка | 3 | 38 | 50 | М27х2 | 13ХФА |
Бобышка прямая для установки термопреобразователей перпендикулярно в трубопровод (3), с внешним диаметром 38 мм, длиной 50 мм, внутренней резьбой М27х2, из стали 13ХФА.
| Параметр | Возможные значения | |
| 1 | Тип исполнения | 1 – прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку); 2 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой); 3 – прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку); 4 – со скосом для установки термопреобразователей под углом в трубопровод (с уплотнительной канавкой); 11 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой); 13 - прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой); 31 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526); 32 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ГОСТ 22526); 33 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526, с шейкой под приварку); 41 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460); 42 - со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ОСТ 26.260.460); 44 - прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460, с шейкой под приварку). |

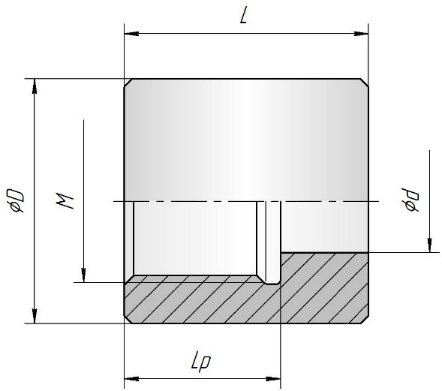

| 2 | D, мм - внешний диаметр | внешний диаметр |
| 3 | L, мм - общая длина | общая длина |
| 4 | М - внутренняя резьба | внутренняя резьба |
| 5 | Материал бобышки | В стандартном исполнении бобышки изготавливаются из сортового проката без термической обработки: А - бобышка изготавливается из стали 20 (рабочая температура: -20…+425 °C); Б - бобышка изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 °C); В - бобышка изготавливается из стали 09Г2С (рабочая температура: -20…+475 °C); Г - бобышка изготавливается из стали 09Г2С-12 (рабочая температура: -40…+475 °C); Марка материала – материал указывается заказчиком |
| 6 | Дополнительные опции (указываются в скобках после условного обозначения) | МКК – материал бобышки должен быть устойчив к межкристаллитной коррозии; H2S – материал бобышки должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал бобышки должен быть в термообработанном состоянии. |
Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

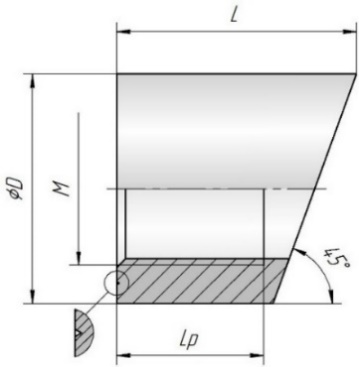

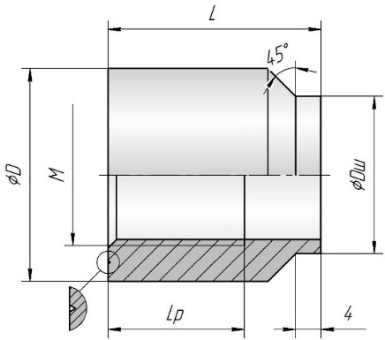

| Прямая для установки датчиков давления перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку) | Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой) |
 |
 |
| Бобышка 1/D - L - M - S | Бобышка 2/D - L – M/45 - S |

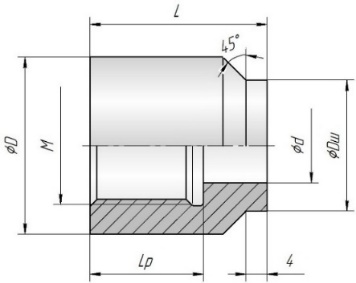

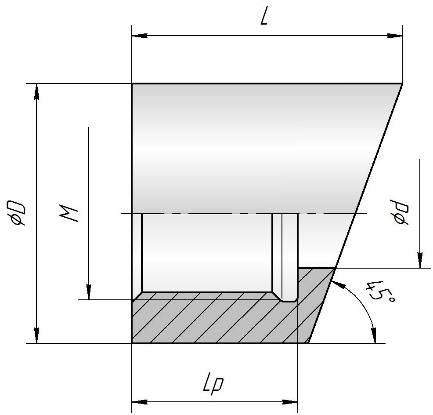

| Прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку) | Со скосом для установки термопреобразователей под углом в трубопровод (с уплотнительной канавкой) |
 |
 |
| Бобышка 3/D - L - M - S | Бобышка 4/D - L – M/45 - S |

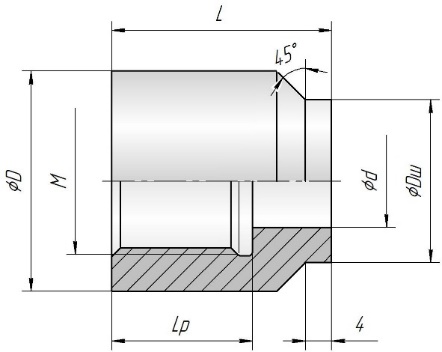

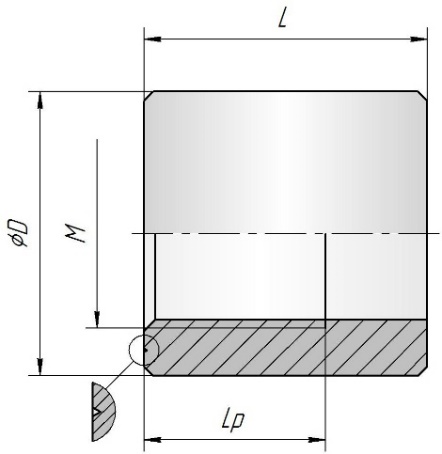

| Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой) | Прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой) |
 |
 |
| Бобышка 11/D - L - M - S | Бобышка 13/D - L - M - S |

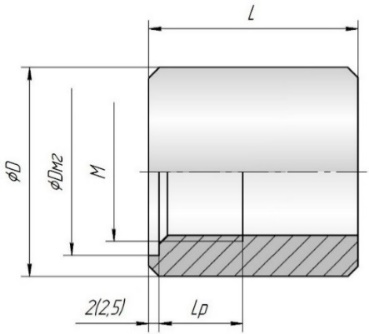

| Прямая для установки термопреобразователей перпендикулярно в трубопровод (с уплотнительной канавкой) | Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ГОСТ 22526) |
 |
 |
| Бобышка 31/D - L - M - S | Бобышка 32/D - L – M/45 - S |

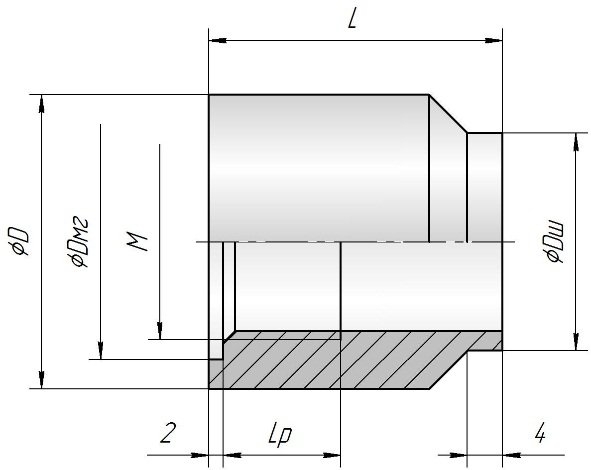

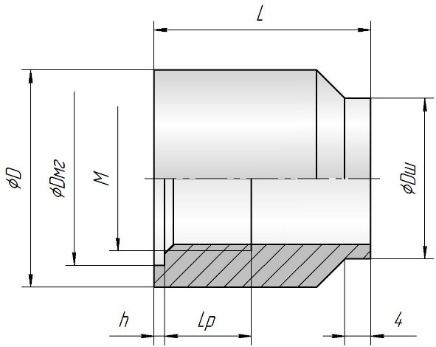

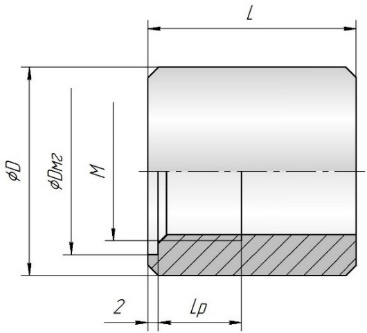

| Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ГОСТ 22526, с шейкой под приварку) | Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460) | ||
 |
 |
||
| Бобышка 33/D - L - M - S | Бобышка 41/D - L - M - S | ||

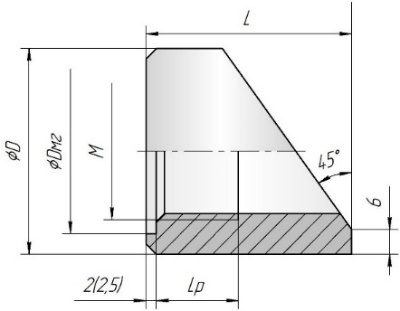

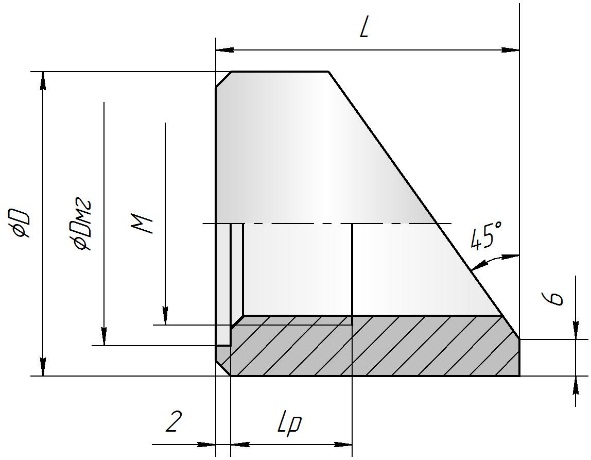

| Со скосом для установки защитных гильз под углом в трубопровод (с уплотнительной канавкой ОСТ 26.260.460) | Прямая для установки защитных гильз перпендикулярно в трубопровод (с уплотнительной канавкой ОСТ 26.260.460, с шейкой под приварку) |
 |
 |
| Бобышка 42/D - L – M/45 - S | Бобышка 44/D - L - M - S |

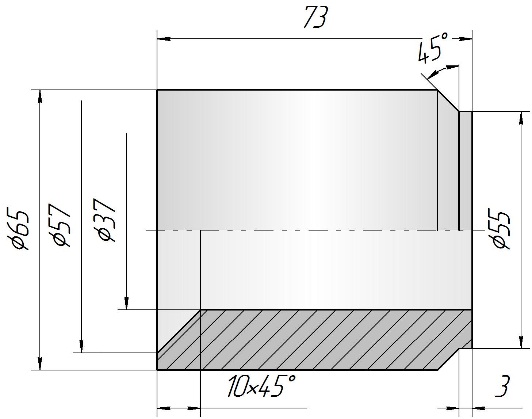

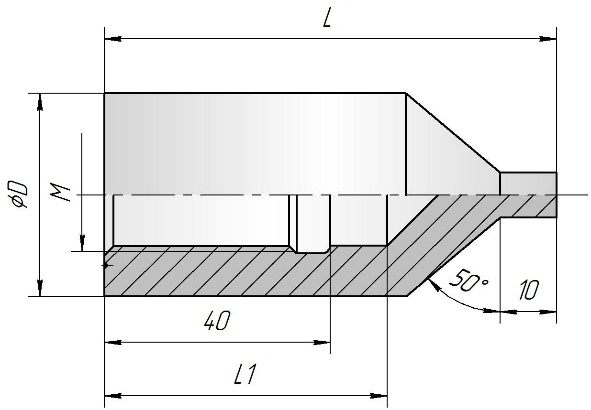

| Прямая для установки датчиков давления перпендикулярно в трубопровод (с уплотнительной канавкой, с шейкой под приварку) | Прямая для установки приварных гильз ГКП перпендикулярно в трубопровод (с шейкой под приварку) |
 |
 |
| Бобышка 3/28 - 50 - M – S (ф7) | Бобышка 1/65 - 73 - 37 – S |

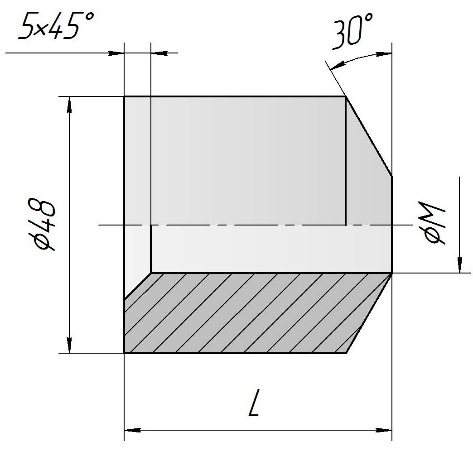

| Прямая для установки приварных гильз ГКП перпендикулярно в трубопровод (с шейкой под приварку) | Прямая для установки приварных гильз ГЦП перпендикулярно в трубопровод (с шейкой под приварку) |
 |
 |

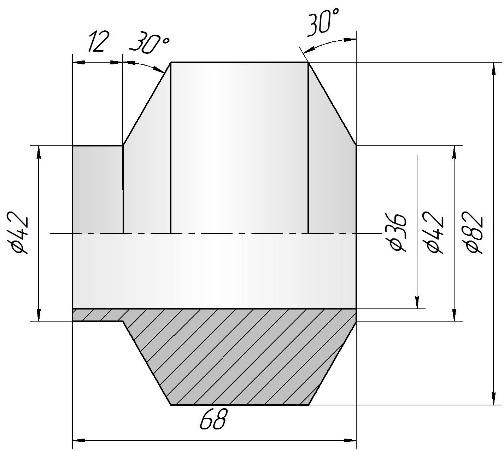

| Бобышка 1/82 - 68 - 36 – S | Бобышка 1/48 - L - M – S |
| Прямая для установки защитных гильз на трубопроводах тепловых станций | Прямая для установки защитных гильз на паропроводах тепловых станций |
 |
 |
| Бобышка N/D - L - M | Бобышка N/D - L - M – 12Х1МФ |
