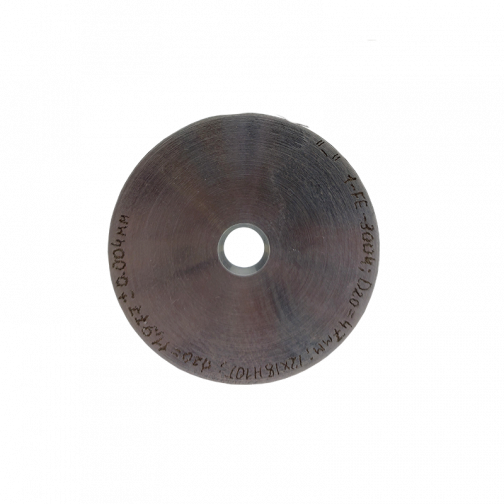

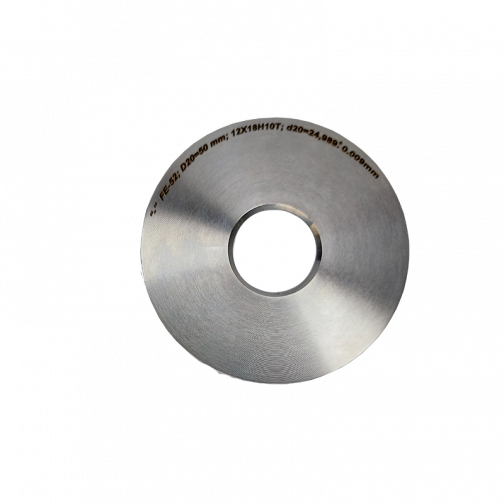

Диафрагма бескамерная стандартная

Назначение

Диафрагма бескамерная стандартная ДБС устанавливается непосредственно во фланцах без кольцевых камер или с кольцевыми камерами.
- Условное давление в трубопроводе до 4,0 МПа (в зависимости от условного прохода трубопровода).
- Условный проход трубопровода от 300 до 600 мм.
- Угловой, трехрадиусный или фланцевый способ отбора давления.

Схема условного обозначения диафрагмы ДБС

	1		2		3		4
Диафрагма	ДБС	-	0,6	-	300	-	Б

Диафрагма стандартная ДБС, на условное давление 0,6 МПа, с условным проходом 300 мм, из материала сталь 12Х18Н10Т (Б).

	1		2		3		4
Диафрагма	ДБС	-	2,5	-	600	-	10X17H13M2T

Диафрагма стандартная ДБС, на условное давление 2,5 МПа, с условным проходом 600 мм, из материала сталь 10X17H13M2T.

	Параметры	Возможные значения
1	Тип диафрагмы	ДБС – Диафрагма бескамерная стандартная под фланец с уплотнительной поверхностью B по ГОСТ 33259
2	Условное давление	Pn- наибольшее избыточное рабочее давление при температуре среды + 20°С, при котором обеспечивается заданный срок службы (см. конструктивное исполнение ДБС)
3	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода
4	Материал диафрагмы	В стандартном исполнении диафрагмы изготавливаются из сортового проката без термической обработки: Б - диафрагма изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 °С); Марка материала – материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	К – с коническим входом; И – износоустойчивая; Ч – сопло «четверть круга»; Э – эксцентрическая; ТР – технологическая расточка диска; ГП – государственная поверка и расчет; ПО – в комплекте с патрубками отбора давления; МК – в комплекте с монтажным кольцом; КФ - комплект фланцев с КМЧ (шпильки, гайки, прокладки); ФС – в комплекте с фланцевым соединением (калиброванные патрубки 2Dn); МКК – материал диафрагмы должен быть устойчив к межкристаллитной коррозии; H2S – материал диафрагмы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал диафрагмы должен быть в термообработанном состоянии; ПСТО – сварные швы (патрубки отбора давления, фланцевые соединения) должны пройти послесварочную термообработку; УЗК – сварные швы (фланцевые соединения) должны быть проконтролированы ультразвуком; ЦД – сварные швы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы диафрагмы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы на содержание ферритной фазы.

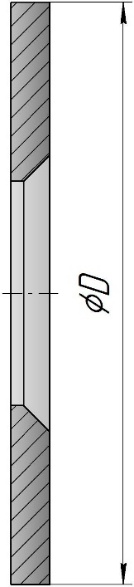

Конструктивное исполнение ДБС

Обозначение	Pn, мм	Dn, мм	D, мм
Диафрагма ДБС - Pn - Dn - S	0,6	300	365
	1,0		370
	1,6		370
	2,5		395
	0,6	350	415
	1,0		430
	1,6		430
	2,5		455
	0,6	400	465
	1,0		485
	1,6		485
	2,5		510
	0,6	500	570
	1,0		590
	1,6		590
	2,5		615
	0,6	600	670
	1,0		690
	1,6		690
	2,5		725
