Диафрагма фланцевая камерная

Назначение

Диафрагма камерная стандартная ДФК устанавливается во фланцах трубопровода, конструктивно совмещенных с кольцевыми камерами.
- Условное давление в трубопроводе до 10 МПа.
- Условный проход трубопровода от 20 до 50 мм.
- Угловой способ отбора давления.

Схема условного обозначения диафрагмы ДФК
Пример записи условного обозначения

	1	2	3	4	5
Диафрагма	ДФК	10	25	А/Б	(ПО)

Диафрагма фланцевая камерная ДФК, на условное давление 10 МПа, с условным проходом 25 мм, с материалом кольцевых камер из стали 20 (А), а диск диафрагмы из стали 12Х18Н10Т (Б) с патрубками отбора давления (ПО).

	1	2	3	4	5
Диафрагма	ДФК	6,3	20	321/321	(ГП)

Диафрагма фланцевая камерная ДФК, на условное давление 6,3 МПа, с условным проходом 20 мм, с материалом кольцевых камер из стали AISI 321, диск диафрагмы из стали AISI 321, с государственной поверкой и расчетом (ГП).

	Параметры	Возможные значения
1	Тип диафрагмы	ДФК – диафрагма фланцевая камерная
2	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды + 20 °С, при котором обеспечивается заданный срок службы (см. конструктивные исполнения ДФК).
3	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода (см. конструктивные исполнения ДФК).
4	Материал диафрагмы	В стандартном исполнении диафрагмы изготавливаются из сортового проката без термической обработки: А - диафрагма изготавливается из стали 20 (рабочая температура: -200С …+425 0С); Б - диафрагма изготавливается из стали 12Х18Н10Т (рабочая температура: -253°С …+610 0С); В - диафрагма изготавливается из стали 09Г2С (рабочая температура: -20°С …+475 °С); Г - диафрагма изготавливается из стали 09Г2С-12 (рабочая температура: -40°С …+475 °С); Марка материала – материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	К – с коническим входом; И – износоустойчивая; Ч – сопло «четверть круга»; Э – эксцентрическая; ТР – технологическая расточка диска; ГП – государственная поверка и расчет; ПО – в комплекте с патрубками отбора давления; МК – в комплекте с монтажным кольцом; ФС – в комплекте с фланцевым соединением (калиброванные патрубки 2Dn); МКК – материал диафрагмы должен быть устойчив к межкристаллитной коррозии; H2S – материал диафрагмы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал диафрагмы должен быть в термообработанном состоянии; ПСТО – сварные швы (патрубки отбора давления, фланцевые соединения) должны пройти послесварочную термообработку; УЗК – сварные швы (фланцевые соединения) должны быть проконтролированы ультразвуком; ЦД – сварные швы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы цветной дефектоскопией;

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

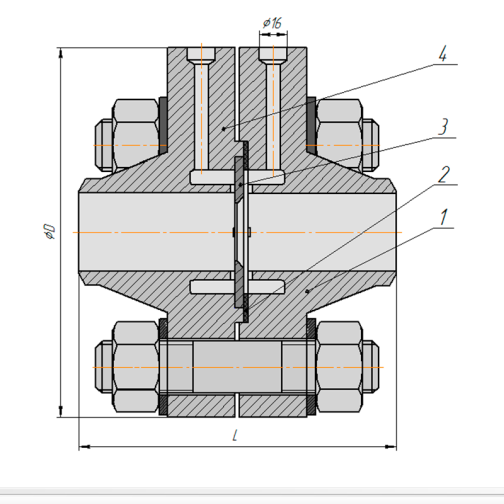

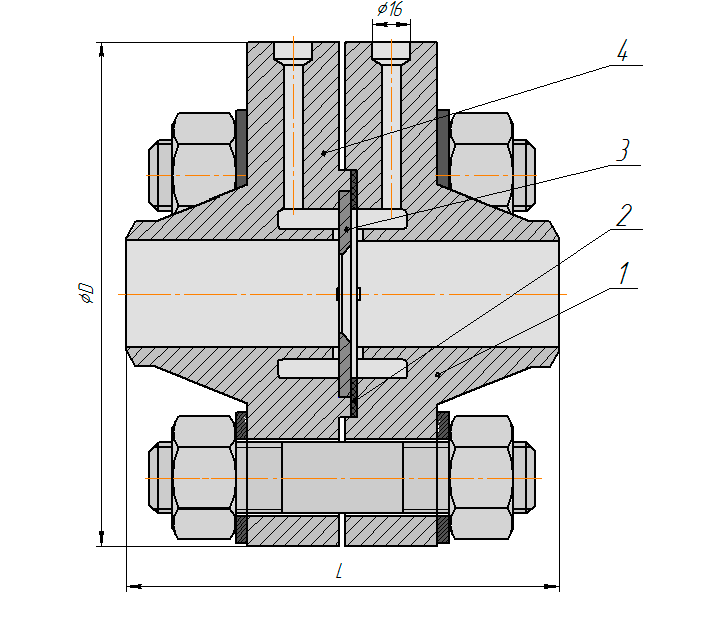

Конструктивные исполнения ДФК

Поз.1 – Корпус минусовой камеры; Поз.2 – Прокладка камерная (паронит ПОН-Б);
Поз.3 – Диафрагма; Поз.4 – Корпус плюсовой камеры.
Примечание: Шпильки, гайки, шайбы для монтажа входят в комплект поставки.

Обозначение	Dn, мм	Pn, МПа
Диафрагма ДФК - Pn - Dn - S/S	20
	25	0,6 1,0 1,6 2,5	4,0 6,3 10
	32
	40
	50

Примечание:
Предельные параметры применения прокладки из паронита ПОН-Б не должны превышать значений, указанных в ГОСТ 481. Возможно применение прокладки из другого материала по требованию заказчика.
