Диафрагма фланцевая стандартная

Назначение

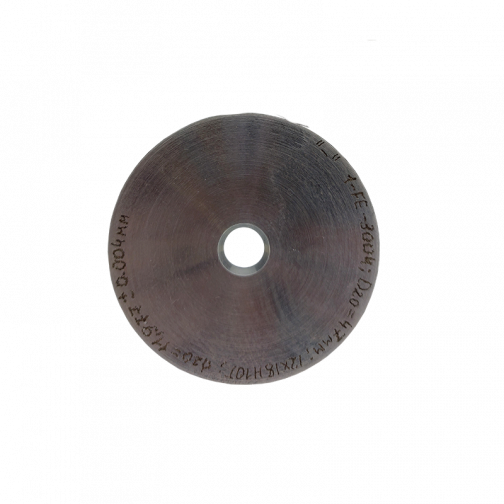

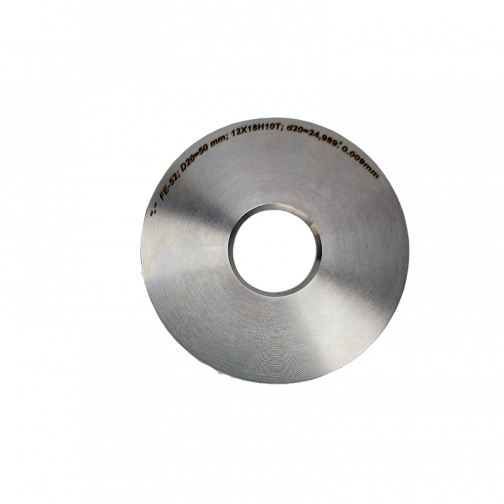

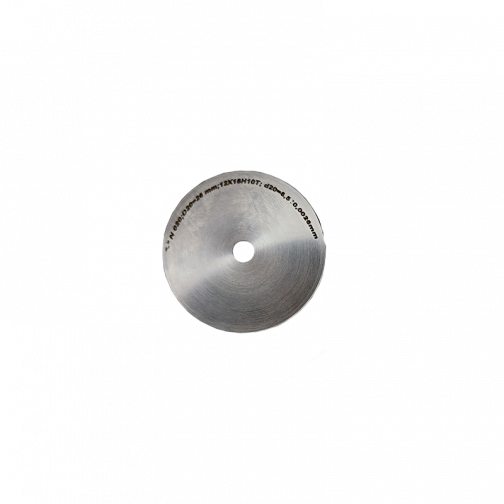

Диафрагма фланцевая стандартная бескамерная ДФС устанавливается непосредственно во фланцах.
- Условное давление в трубопроводе до 10Мпа.
- Условный проход трубопровода от 50 до 400 мм.
- Фланцевый или трехрадиусный способ отбора давления.

Схема условного обозначения диафрагмы ДФС
Пример записи условного обозначения

	1	2	3	4	5
Диафрагма	ДФС	10	100	Б	1

Диафрагма стандартная ДФС, на условное давление 10 МПа, с условным проходом 100 мм, из материала сталь 12Х18Н10Т (Б), исполнение 1.

	1	2	3	4	5
Диафрагма	ДФС	10	50	316Ti	2

Диафрагма стандартная ДФС, на условное давление 10 Мпа, с условным проходом 50 мм, из материала сталь AISI 316Ti, исполнение 2.

	Параметры	Возможные значения
1	Тип диафрагмы	ДФС - диафрагма фланцевая стандартная
2	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды +20°С, при котором обеспечивается заданный срок службы. (см. конструктивное исполнение ДФС)
3	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода. (см. конструктивное исполнение ДФС)
4	Материал диафрагмы	В стандартном исполнении диафрагмы изготавливается из сортового проката без термической обработки; Б - диафрагма изготавливается из стали 12Х18Н10Т (рабочая температура: - 253... +610°С) Марка материала - материал указывается заказчиком.
5	Исполнение	1 - диафрагма под фланец с уплотнительной поверностью F по ГОСТ 33259. 2 - диафрагма под фланец с уплотнительной поверхностью J по ГОСТ 33259.
6	Дополнительные опции (указывается в скобках после условного обозначения)	К - с коническим входом; И - износоустойчивая; Ч - сопло "четверть круга"; Э - эксцентрическая; ТР - технологическая расточка диска; ГП - государственная поверка и расчет; ПО - в комплекте с патрубками отбора давления; МК - в комплекте с монтажным кольцом; КФ - комплект фланцев с КМЧ (шпильки, гайки, прокладки); ФС - в комплекте с фланцевым соединением (калиброванные патрубки 2Dn); МКК - материал диафрагмы должен быть устойчив к межкристаллитной коррозии; Н2S - материал диафрагмы должен быть устойчив к сероводороду; O2 - обезжиривание (кислородное исполнение); TO - материал диафрагмы должен быть в термообработанном состоянии; ПСТО - сварные швы (патрубки отбора давления, фланцевые соединения) должны пройти послесварочную термообработку; УЗК - сварные швы (фланцевые соединения) должны быть проконтролированы ультразвуком; ЦД - сварные швы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы цветной дефектоскопией; СФФ - сварные швы диафрагмы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы на содержание ферритной фазы.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

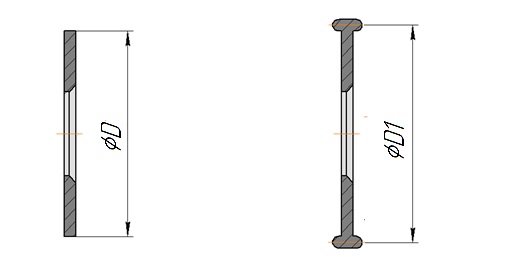

Конструктивное исполнение ДФС

Обозначение	Dn, мм	D, мм	D1, мм
Диафрагма ДФС - 10 - Dn – S – N	50	88	85
	65	110	110
	80	121	115
	100	150	145
	125	176	175
	150	204	205
	200	260	265
	250	313	320
	300	364	375
	350	422	420
	400	474	480
