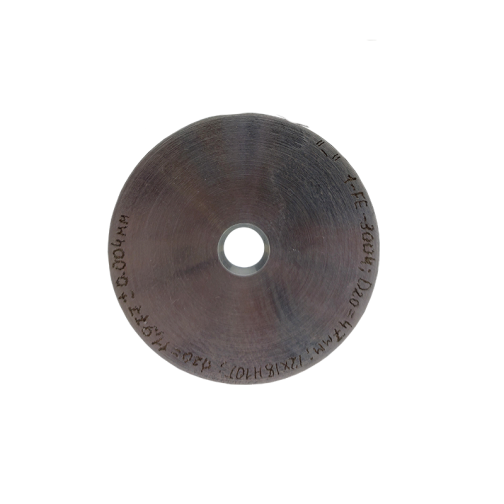

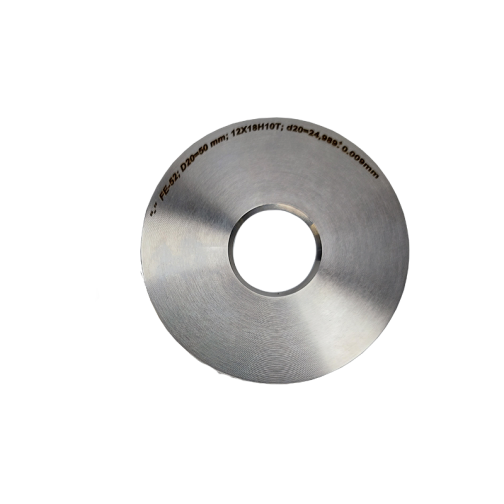

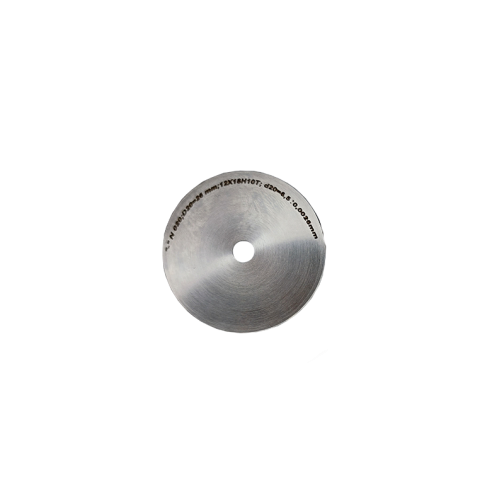

Диафрагма высокого давления

Назначение

Диафрагма высокого давления ДВС устанавливается непосредственно во фланцах, снабженных кольцевыми камерами.
- Условное давление в трубопроводе до 32 МПа.
- Условный проход трубопровода от 50 до 400 мм.
- Угловой способ отбора давления.

Схема условного обозначения диафрагмы ДВС

	1	2	3	4
Диафрагма	ДВС	32	100	Б

Диафрагма стандартная ДВС, на условное давление 32 МПа, с условным проходом 100 мм, из материала сталь 12Х18Н10Т (Б).

	1	2	3	4
Диафрагма	ДВС	32	300	10Х17Н13М2Т

Диафрагма стандартная ДВС, на условное давление 32 МПа, с условным проходом 300 мм, из материала сталь 10Х17Н13М2Т.

	Параметры	Возможные значения
1	Тип диафрагмы	ДВС – диафрагма высокого давления
2	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды + 20 °С, при котором обеспечивается заданный срок службы. (см. конструктивные исполнения ДВС)
3	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода. (см. конструктивные исполнения ДВС)
4	Материал диафрагмы	В стандартном исполнении диафрагмы изготавливаются из сортового проката без термической обработки: Б - диафрагма изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 0С); Марка материала – материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	К – с коническим входом; И – износоустойчивая; Ч – сопло «четверть круга»; Э – эксцентрическая; ТР – технологическая расточка диска; ГП – государственная поверка и расчет; ПО – в комплекте с патрубками отбора давления; МК – в комплекте с монтажным кольцом; КФ - комплект фланцев с КМЧ (шпильки, гайки, прокладки); ФС – в комплекте с фланцевым соединением (калиброванные патрубки 2Dn); МКК – материал диафрагмы должен быть устойчив к межкристаллитной коррозии; H2S – материал диафрагмы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал диафрагмы должен быть в термообработанном состоянии; ПСТО – сварные швы (патрубки отбора давления, фланцевые соединения) должны пройти послесварочную термообработку; УЗК – сварные швы (фланцевые соединения) должны быть проконтролированы ультразвуком; ЦД – сварные швы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы диафрагмы (патрубки отбора давления, фланцевые соединения) должны быть проконтролированы на содержание ферритной фазы.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

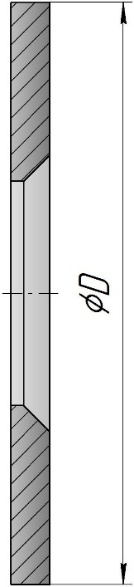

Конструктивные исполнения ДВС

Обозначение	Dn, мм	D, мм
Диафрагма ДВС - 32 - Dn - S	50	80
	65	110
	80	115
	100	135
	125	165
	150	190
	200	245
	250	295
	300	350
	350	405
	400	453
