Клапаны запорные
Назначение
Клапаны запорные предназначены для полного перекрытия потока рабочей среды. В процессе эксплуатации может находится в двух крайних положениях: "открыто" и "закрыто". Класс герметичности "A" по ГОСТ 54808.
Схема условного обозначения стандартного исполнения клапанов
Пример записи условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| Клапан | КЗИМ | 0 | 3. | 0 | 1- | 15- | 400 | 1/2NPT | Б |
Клапан запорный игольчатый муфтовый (КЗИМ), без винта сброса (0) с ввертным штуцером (3), фторопластовым уплотнением (0) на один вентиль (1), с условным проходом 15 мм, на условное давление в 400 бар, под монтажные резьбы 1/2NPT (на входе и на выходе), из стали 12X18H10T (Б).
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Клапан | КЗИМ | 2 | 3 | 0 | 2 | 15 | 400 | К1/2 | Б | 1 | 0 | А |
Клапан запорный игольчатый муфтовый (КЗИМ), с тестовым портом-дренажом (2) с ввертным штуцером (3), фторопластовым уплотнением (0) на два вентиля (2), с условным проходом 15 мм, на условное давление в 400 бар, под монтажные резьбы K1/2 (на входе и на выходе), из стали 12Х18Н10T (Б), присоединение технологической линии ниппельное соединение под приварку Ø14 мм ст.20 (1), присоединение дренажной линии не требуется (0), кронштейн из углеродистой стали для монтажа малогабаритных датчиков на трубе Ø30...Ø60 (вертикальное либо горизонтальное положение) (А).
| Параметры | Возможные значения (см. конструктивные исполнения клапанов) | |
| 1 | 2 | |
| 1 | Тип клапана запорного | КЗИМ - Клапан запорный игольчатый муфтовый; КЗИК - Клапан запорный игольчатый комбинированный; КЗИЦ - Клапан запорный игольчатый цапковый. |
| 2 | Исполнение |
0 - без винта сброса давления и дренажа; |
| 3 | Изготовление | 3 - ввернтой штуцер. |
| 4 | Тип уплотнения | 0 - фторопласт (рабочая температура: 0...+232°C); 1 - графит (рабочая температура: 0...+400°C). |
| 5 | Количество вентилей |
1 - один вентиль; |
| 6 | Условный проход | Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода. |
| 7 | Условное давление | Pn - наиболее избыточное рабочее давление при температуре среды 20°C, при котором обеспечивается заданный срок службы. |
| 8 | Монтажная резьба | М - монтажная резьба на входе и выходе клапана. |
| 9 | Материал корпуса | В стандартном исполнении корпус клапана изготавливается из сортового проката без термической обработки: A - корпус изготавливается из стали 20 (рабочая температура: -20...+425°C); Ац - корпус изготавливается из стали 20 с покрытием Ц9.xp (рабочая температура: -20...+250°C); Б - корпус изготавливается из стали 12Х18Н10Т (рабочая температура: -253...+610°C); В - корпус изготавливается из стали 09Г2С (рабочая температура: -20...+475°C); Марка материала - материал указывается заказчиком. |
| 10 | Присоединение к процессу |
0 – не требуется; |
| 11 | Присоединение к дренажной линии (только для двух-,трехвентельных блоков) | 0 – не требуется; 1 – ниппельное соединение под приварку Ø14мм (ст. 20); 2 – ниппельное соединение под приварку Ø14мм (12Х18Н10Т); 3 – ниппельное соединение под приварку Ø12мм (ст. 20); 4 – ниппельное соединение под приварку Ø12мм (12Х18Н10Т); 5 – соединение с обжимными кольцами Ø12мм (316 SS) (рабочая температура до 300˚С); 6 – соединение с обжимными кольцами Ø14мм (316 SS); (рабочая температура до 300˚С); 7 – по требованию заказчика (указывается дополнительно). |
| 12 | Кронштейны для монтажа |
0 – не требуется; |
| 13 | Прокладки |
М1-прокладка изготавливается из меди М1 или М3; |
| 14 | Дополнительные опции (указываются в скобках после условного обозначения) | МКК - материал клапана должен быть устойчив к межкристаллитной коррозии; H2S - материал клапана должен быть устойчив к сероводороду; O2 - обезжиривание (кислородное исполнение); TO - материал клапана должен быть в термообработанном состоянии; ПСТО - сварные швы клапана (при наличии) должны пройти послесварочную термообработку; ЦД - сварные швы клапана (при наличии) должны быть проконтролированы цветной дефектоскопией; СФФ - сварные швы клапана (при наличии) должны быть проконтролированы на содержание ферритной фазы. |
Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; руководство по эксплуатации; сертификаты на используемые материалы; декларация соответствия и т.п.
| Схема исполнения | Схема работы | Варианты резьб | Схема исполнения | Схема работы | Варианты резьб |

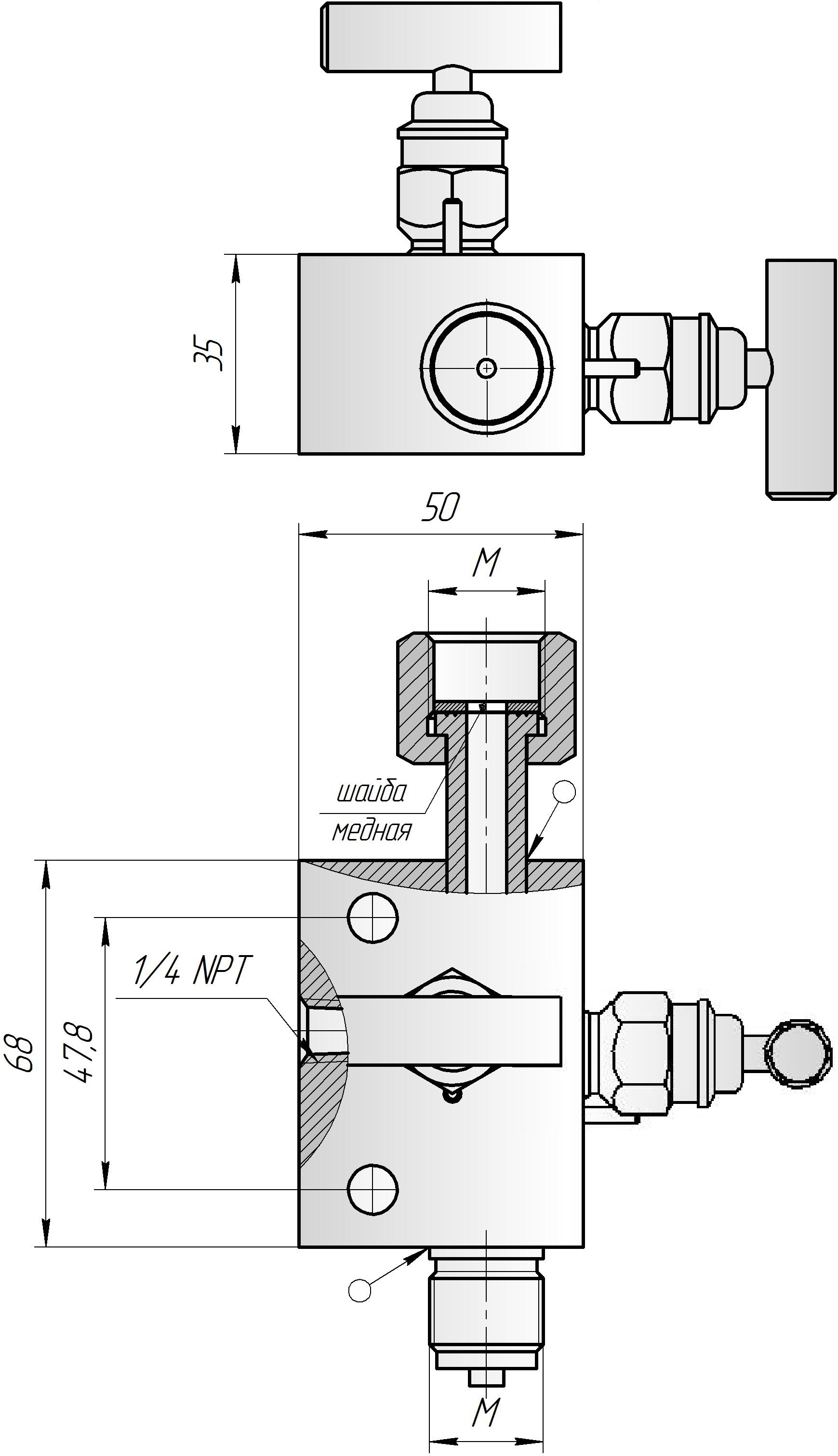

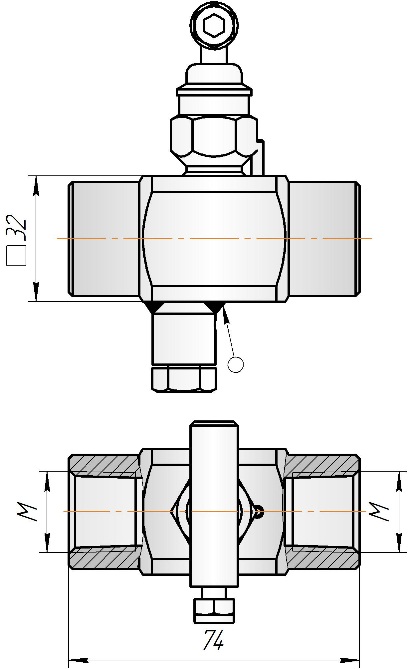

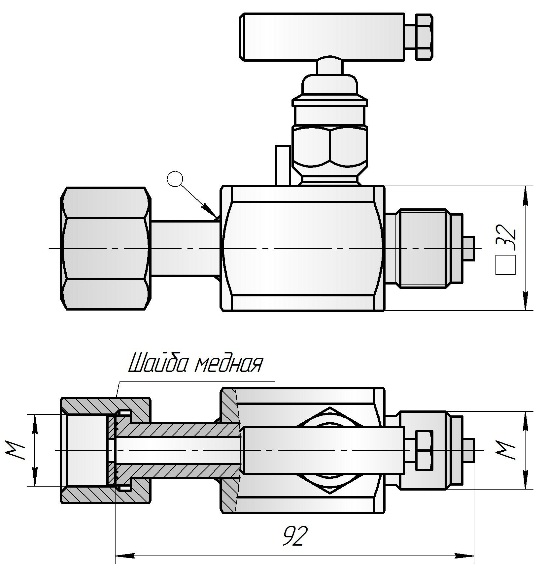

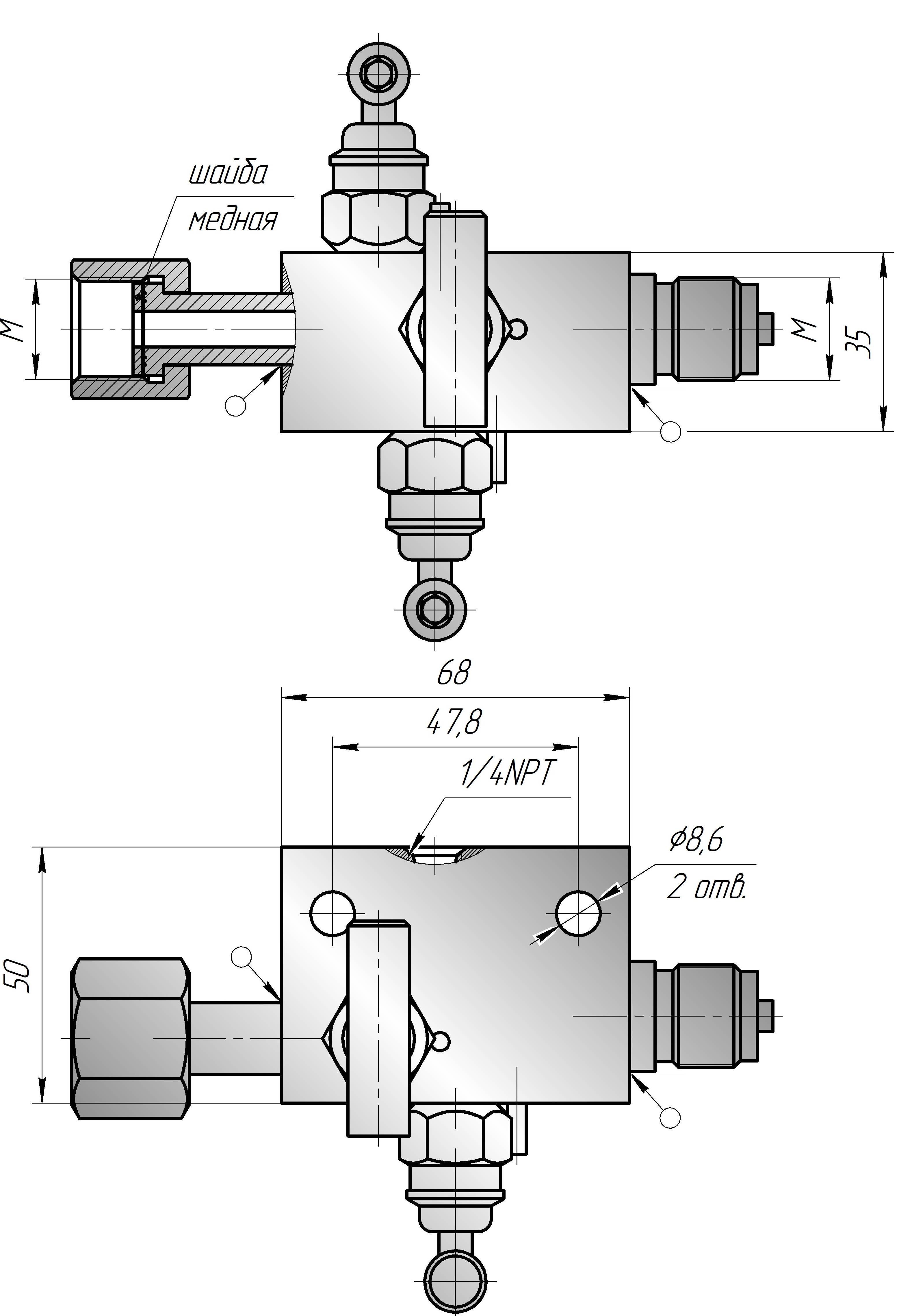

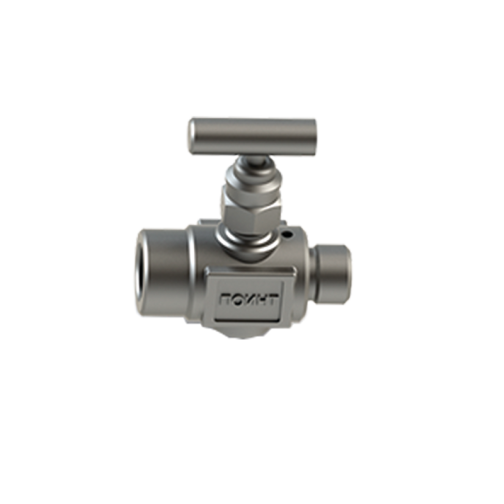

 Клапан КЗИМ-03.Х1-15-400-М-S |
 |
K1/2 R1/2 1/2NPT |

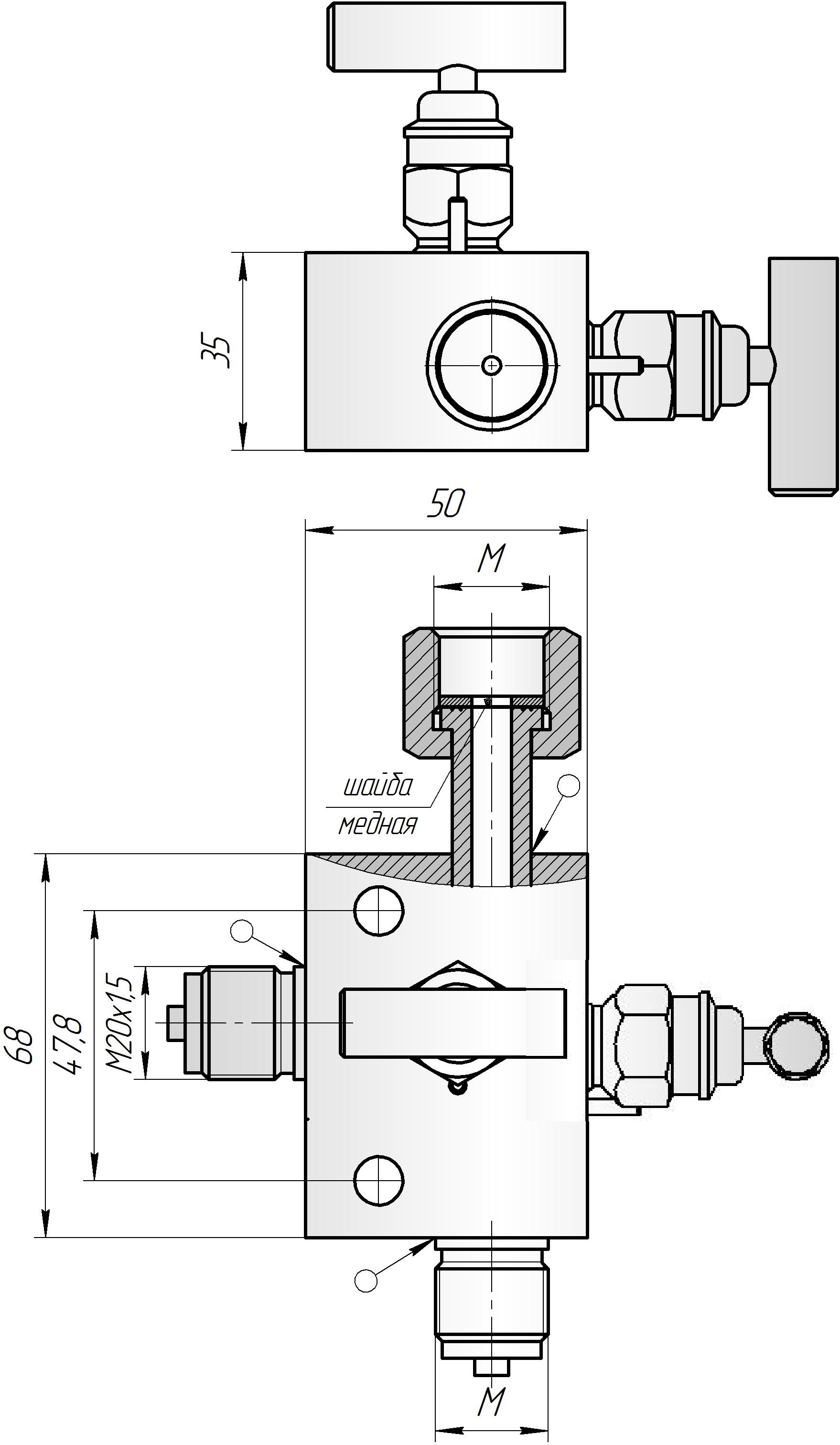

 Клапан КЗИМ-13.Х1-15-400-M-S |
 |
K1/2 R1/2 1/2NPT |

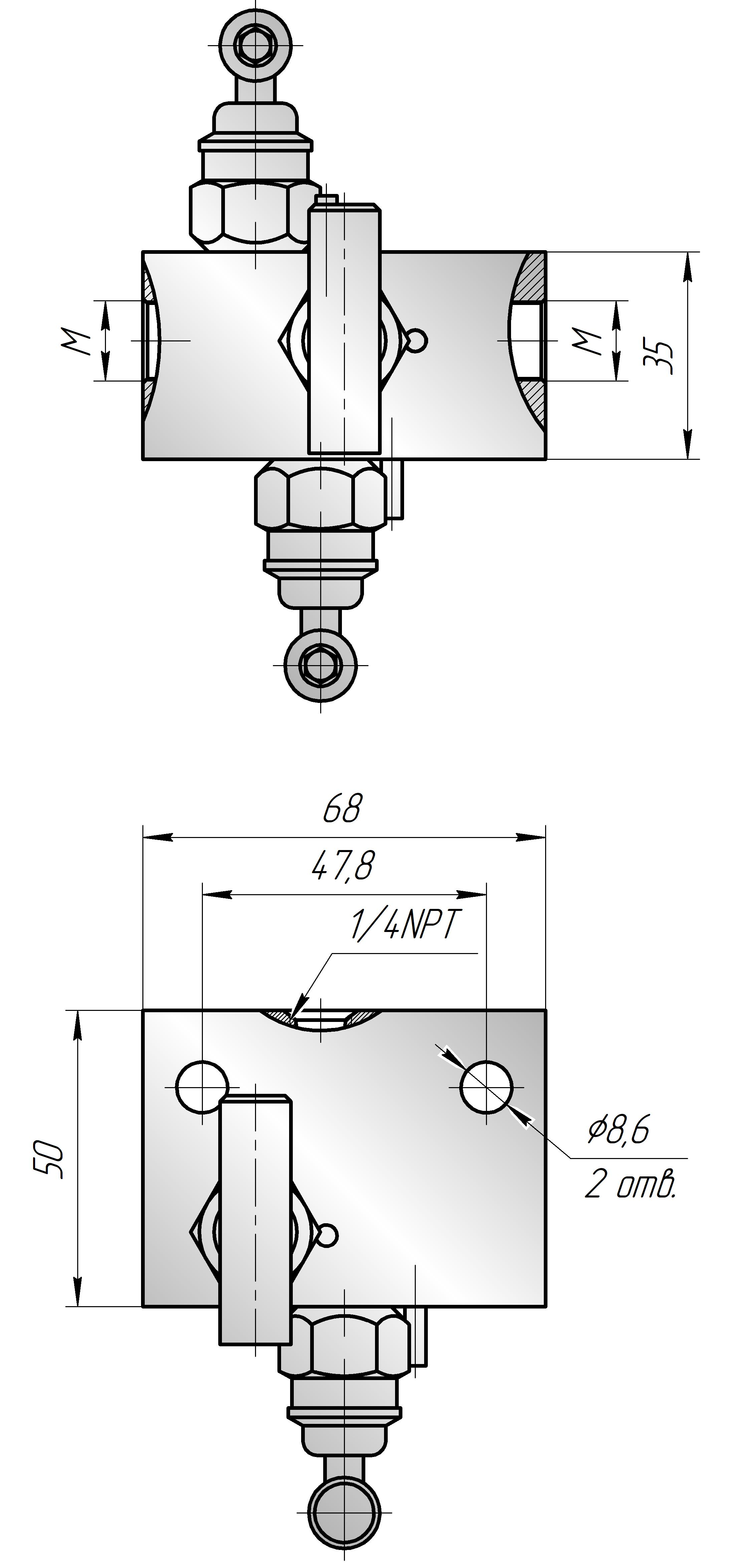

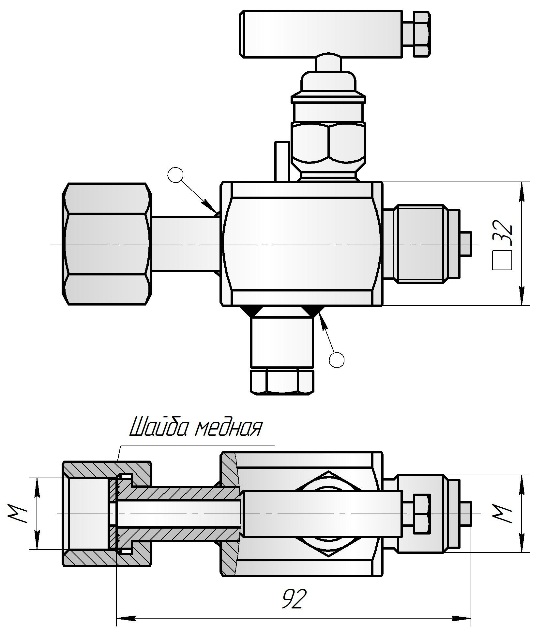

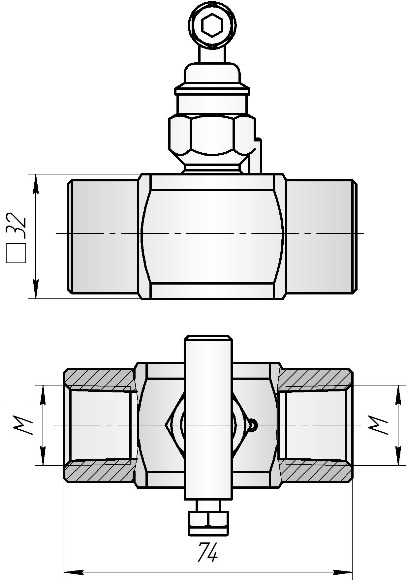

 Клапан КЗИК-03.Х1-15-400-M-S |
 |
M20x1,5 G1/2 |

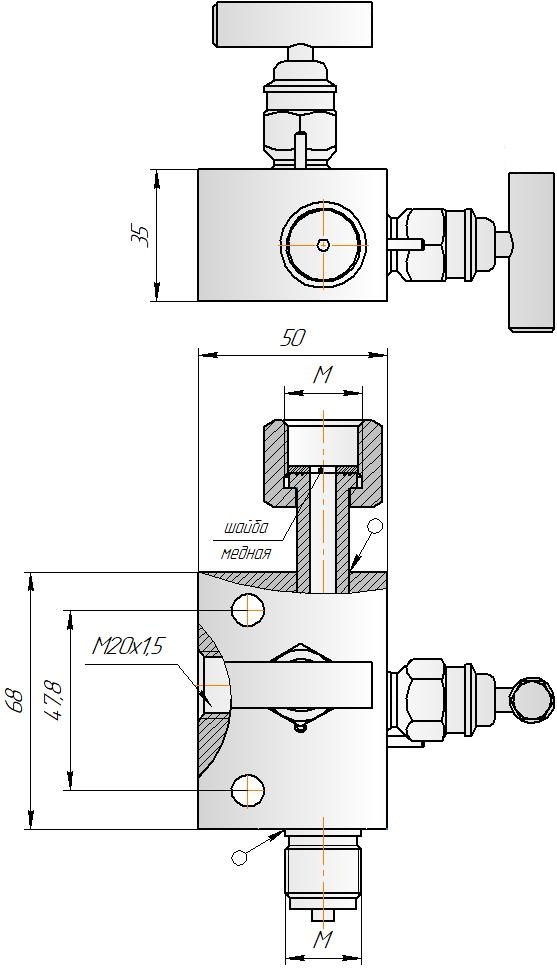

 Клапан КЗИМ-13.Х1-15-400-M-S |
 |
M20x1,5 G1/2 |
| Примечание: Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -269...+250°C). Возможно применение прокладки из другого материала по требованию заказчика. |
|||||
| Схема исполнения | Схема работы | Варианты резьб | Схема исполнения | Схема работы | Варианты резьб |

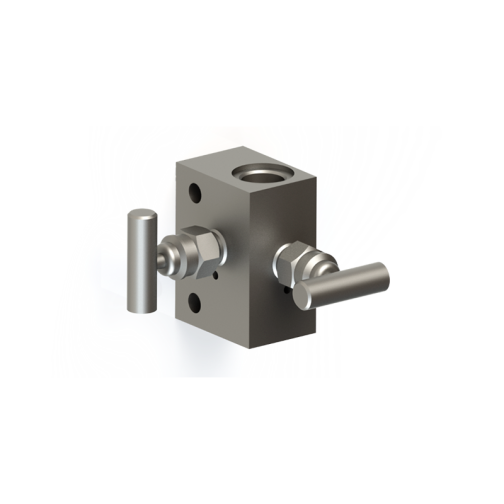

 Клапан КЗИМ-23.Х2-15-400-М-S |
 |
K1/2 R1/2 1/2NPT |
 Клапан КЗИК-23.Х2-15-400-M-S |
 |
M20x1,5 G1/2 |
 Клапан КЗИК-33.Х2-15-400-M-S |
 |
M20x1,5 G1/2 |
 Клапан КЗИК-43.Х2-15-400-M-S |
 |
M20x1,5 G1/2 |
|
Клапан |
 |
Варианты резьб: K1/2 R1/2 1/2NPT |
Клапан |
|
Варианты резьб: М20х1,5 G1/2 |
| Примечание: Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -269...+250°C). Возможно применение прокладки из другого материала по требованию заказчика. |
|||||

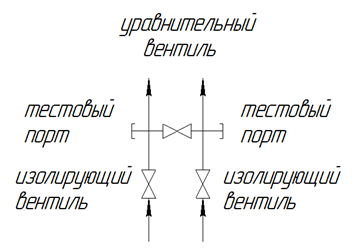

| Схема исполнения | Схема работы |
|

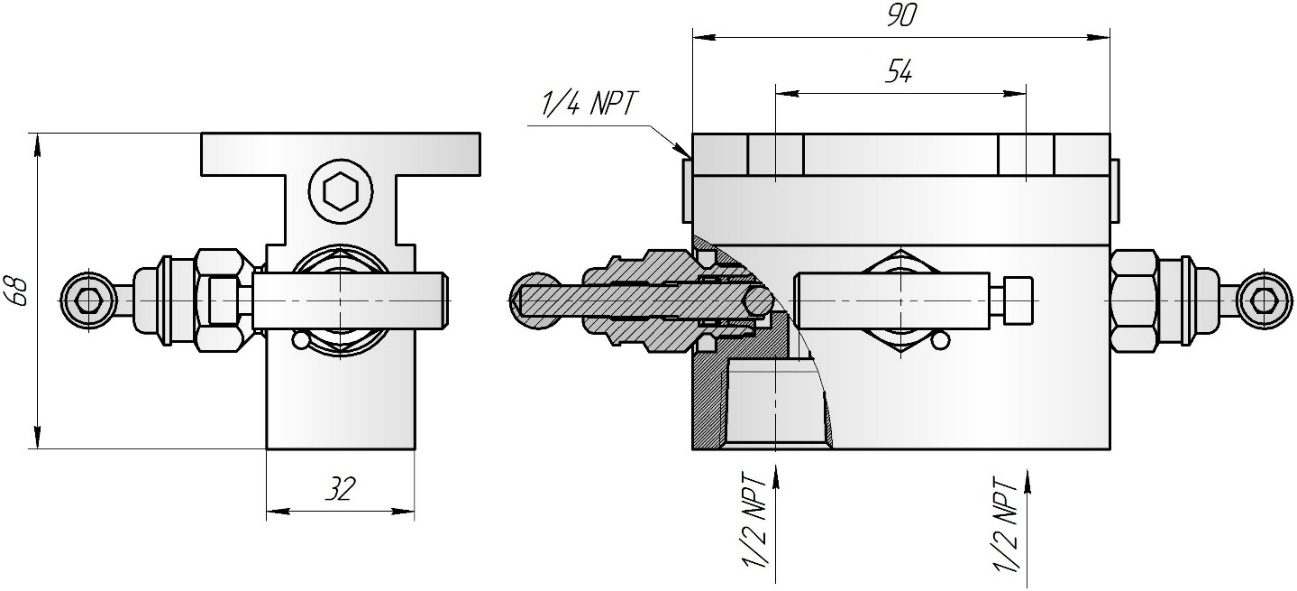

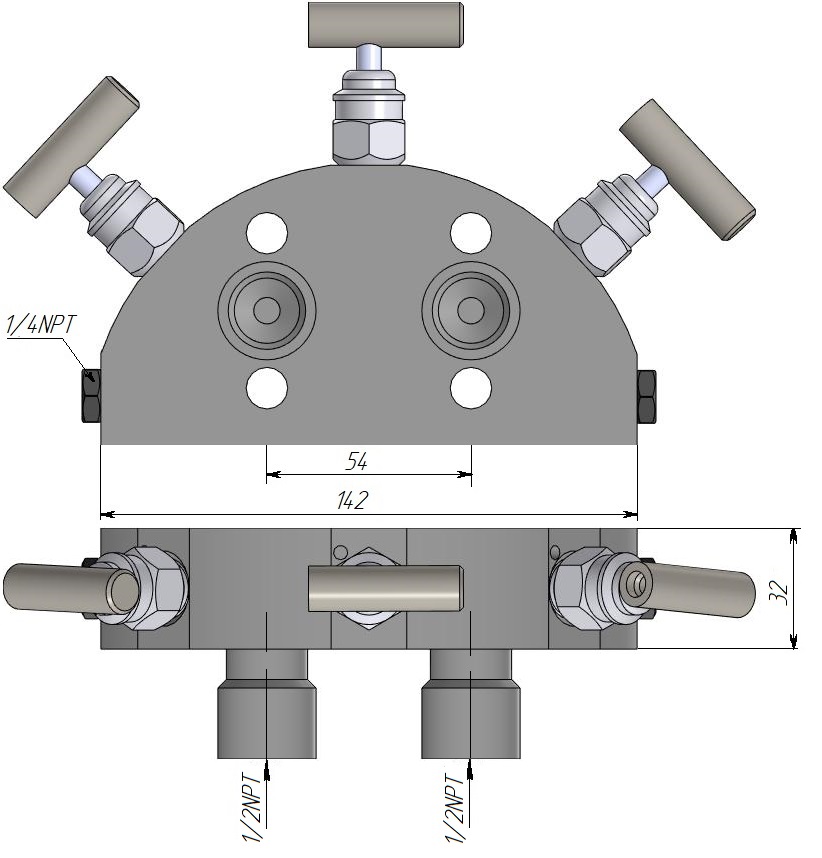

 Клапан КЗИК-23.Х3-15-400-1/2NPT-S |
 |
|
| В комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||
|

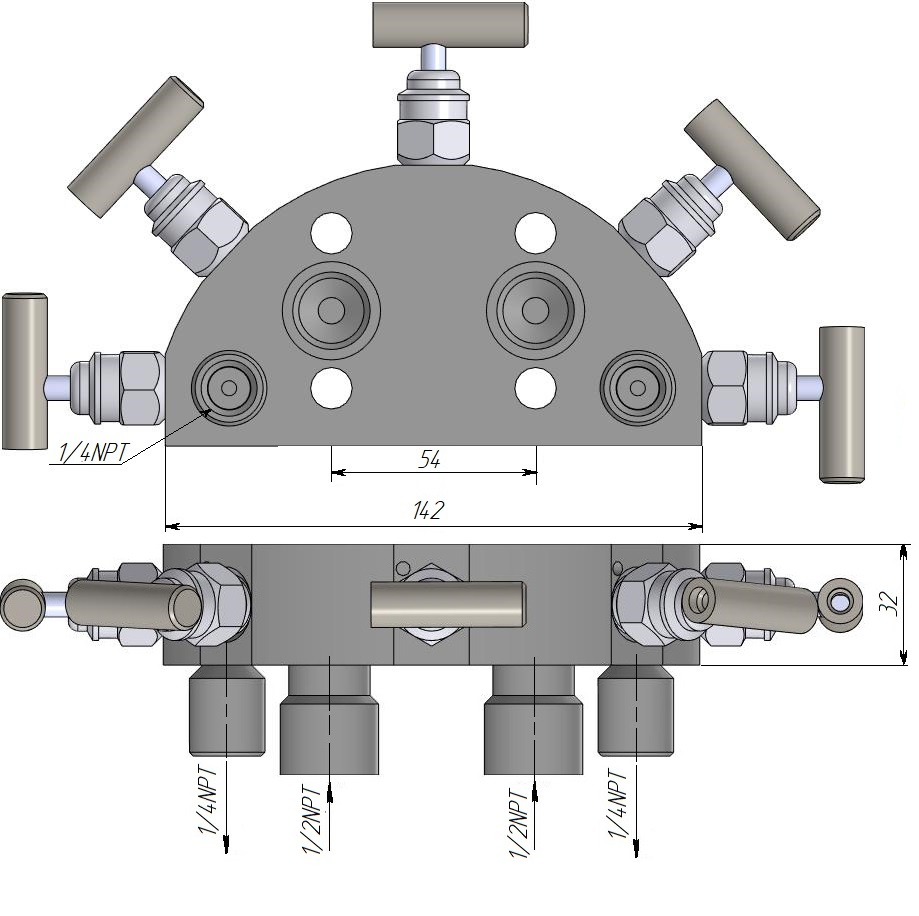

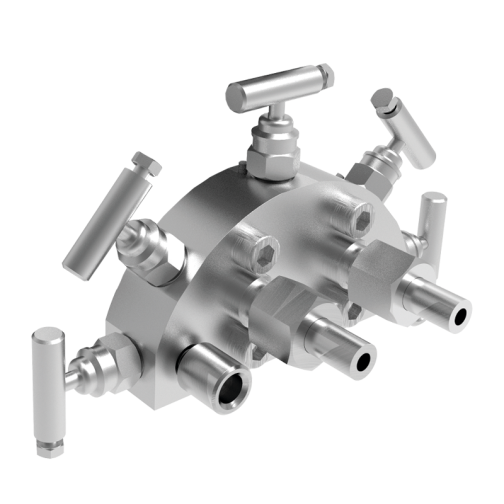

Клапан КЗИК-23.Х5-15-400-1/2NPT-S |
 |
|
| В комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||
|

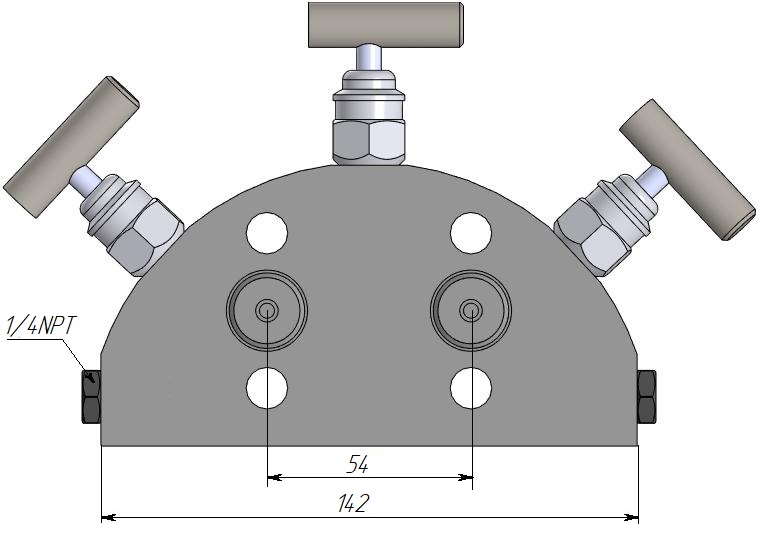

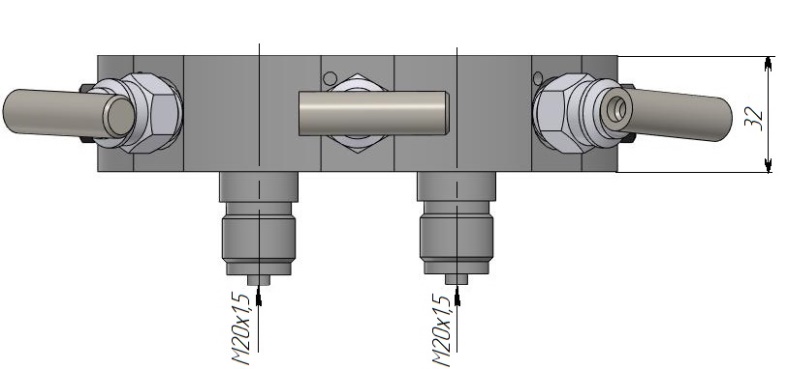

Клапан КЗИЦ-23.Х3-15-400-М20х1,5-S |
 |
|
| В комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||
|

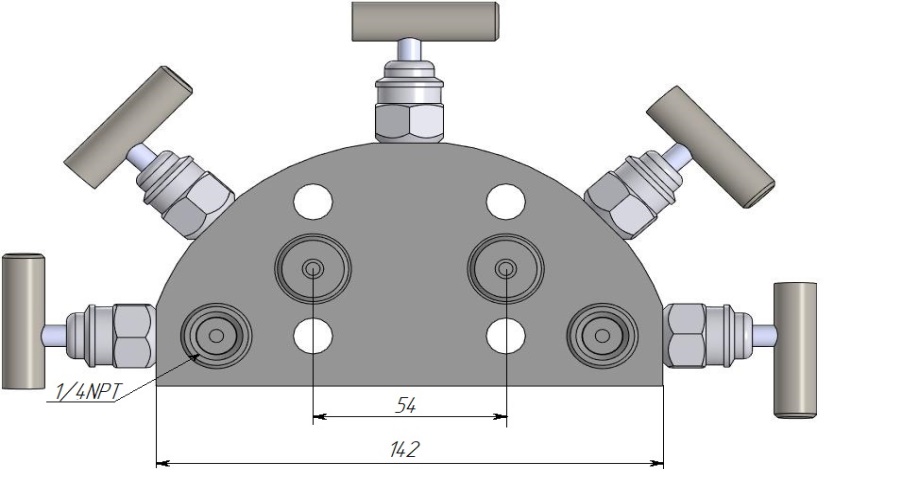

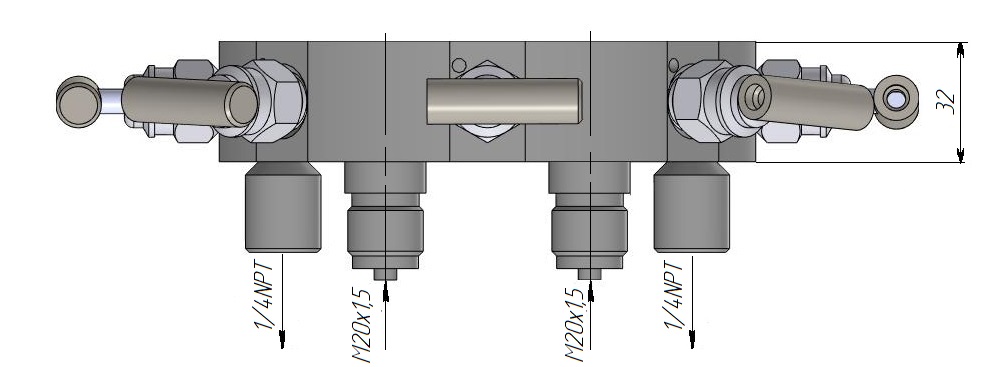

Клапан КЗИЦ-23.Х5-15-400-М20х1,5-S |
 |
|
|
В комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||
|

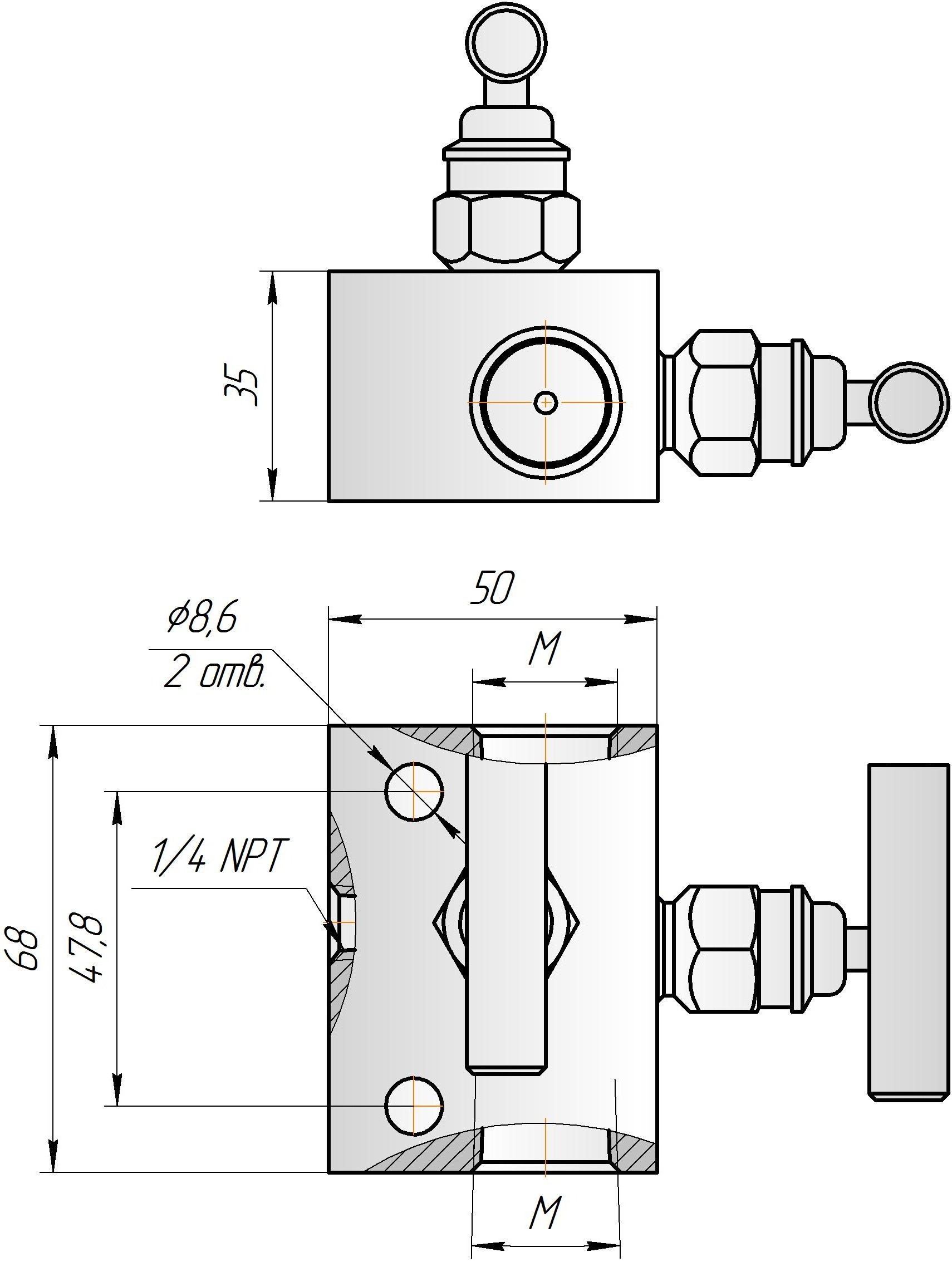

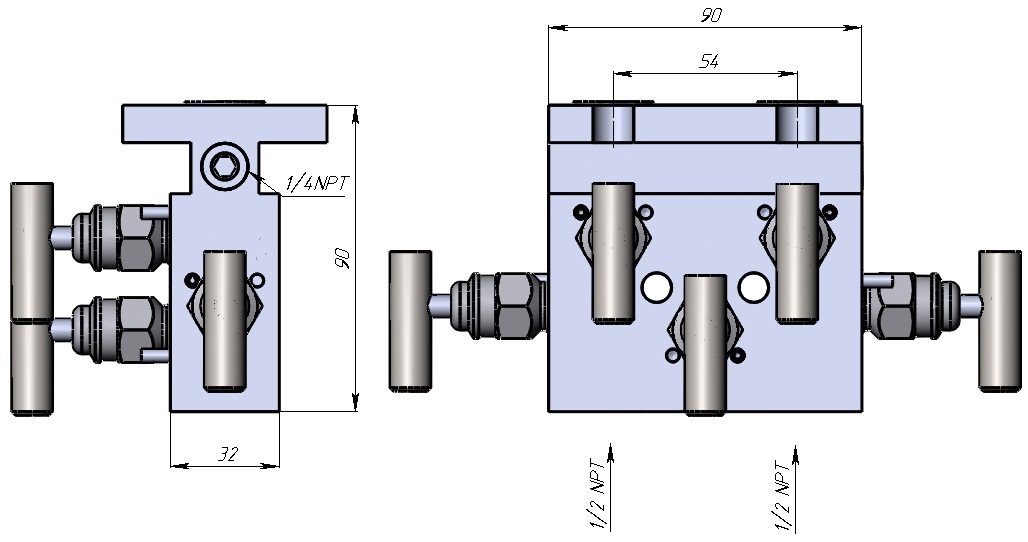

Клапан КЗИМ-23.Х3-15-400-1/2NPT-S |
 |
|
|
Комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||
|
Клапан КЗИМ-23.Х5-15-400-1/2NPT-S |
||
| В комплект поставки включен комплект болтов М10 и комплект фланцевых прокладок (фторопласт/графит) для монтажа датчика. |
||

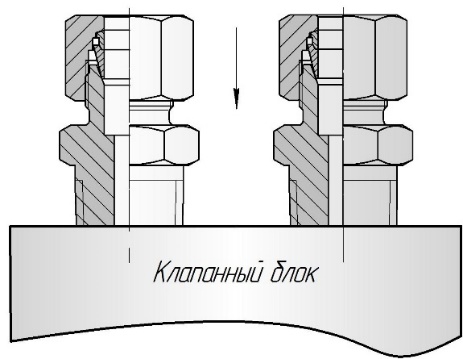

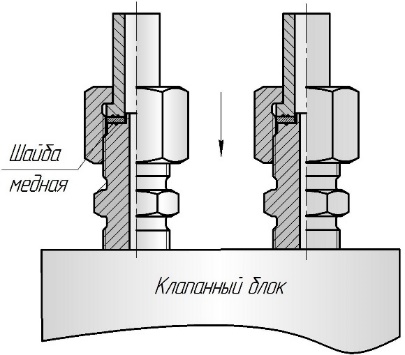

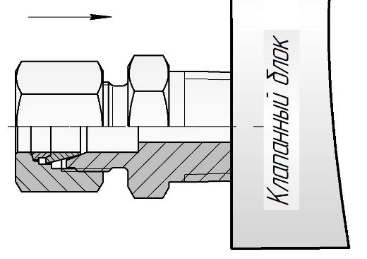

| Типы присоединений к технологическому процессу | |
 |
 |
| 1 - ниппельное соединение под приварку Ø14мм (ст.20) 2 - ниппельное соединение под приварку Ø14мм (12Х18Н10Т) 3 - ниппельное соединение под приварку Ø12мм (ст.20) 4 - ниппельное соединение под приварку Ø12мм (12Х18Н10Т) |
5 - соединение с обжимными кольцами Ø12мм (316 SS) 6 - соединение с обжимными кольцами Ø14мм (316 SS) |

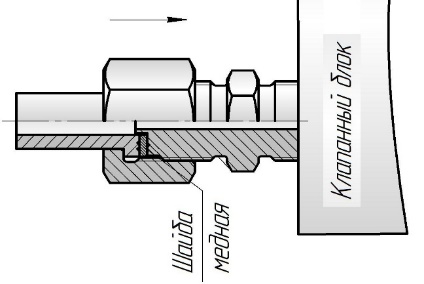

| Типы присоединений к дренажной линии | |
 |
 |
| 1 - ниппельное соединение под приварку Ø14мм (ст.20) 2 - ниппельное соединение под приварку Ø14мм (12Х18Н10Т) 3 - ниппельное соединение под приварку Ø12мм (ст.20) 4 - ниппельное соединение под приварку Ø12мм (12Х18Н10Т) |
5 - соединение с обжимными кольцами Ø12мм (316 SS) 6 - соединение с обжимными кольцами Ø14мм (316 SS) |

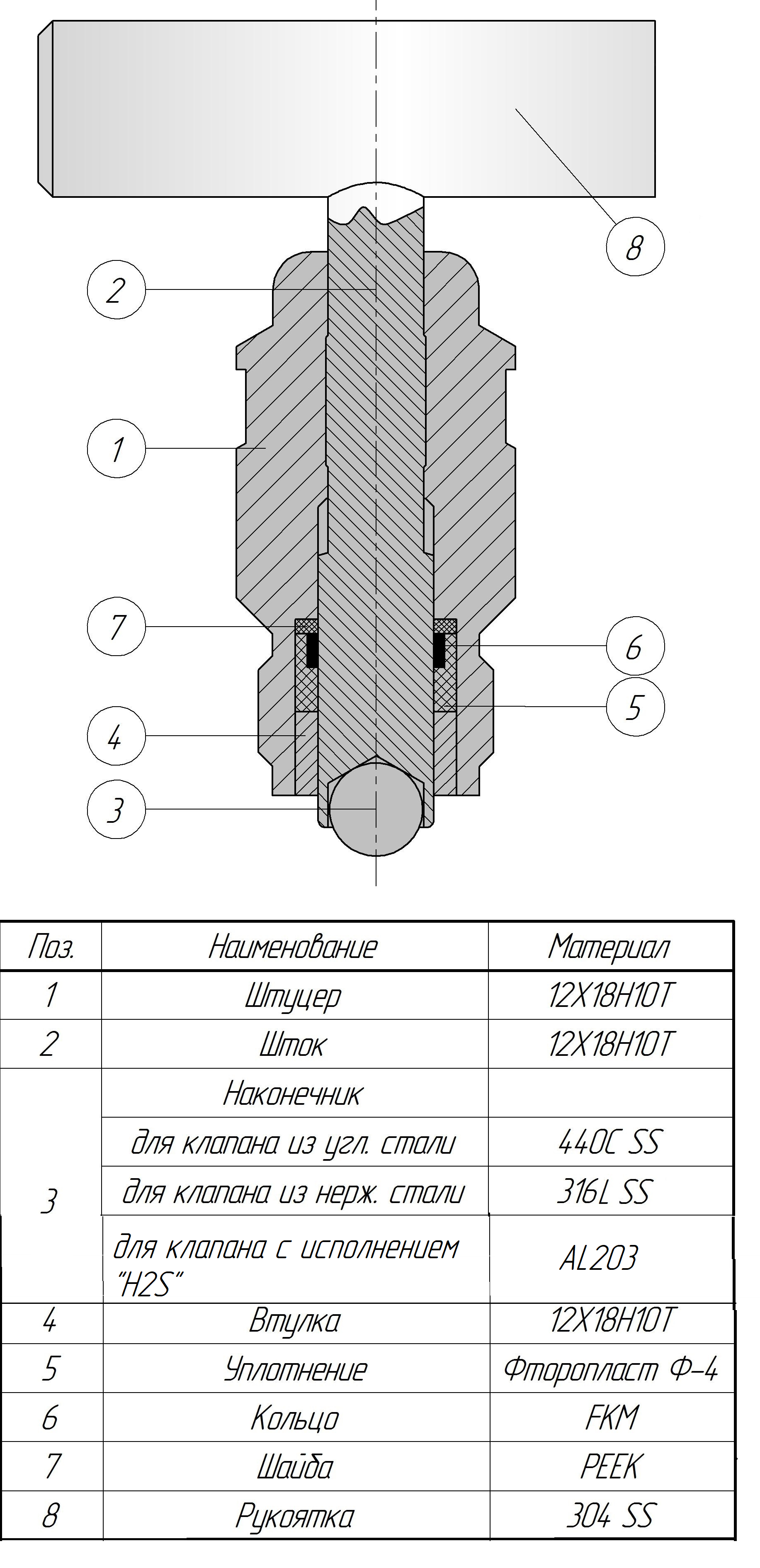

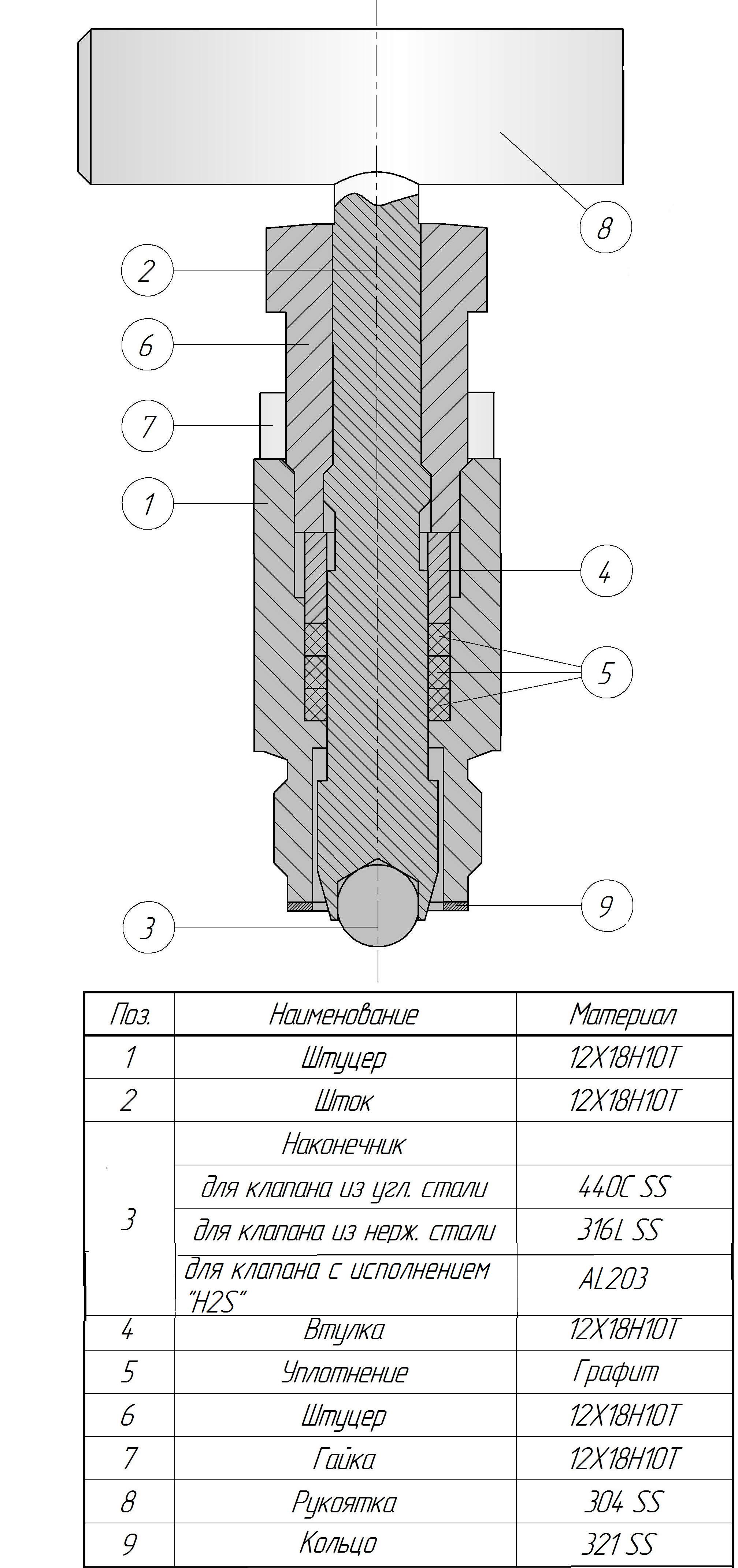

| Конструктивные исполнения запирающего механизма | |||
| Тип уплотнения "Фторопласт" | Тип уплотнения "Графит" | ||
 |
 |
||
| Номинальные параметры давления/температуры | ||
| Температура | Рабочее давление для уплотнения "Фторопласт", бар | Рабочее давление для уплотнения "Графит", бар |
| 20 | 400 | 400 |
| 37 | 400 | 400 |
| 93 | 355 | 355 |
| 148 | 321 | 321 |
| 204 | 294 | 294 |
| 232 | 284 | 284 |
| 315 | - | 259 |
| 371 | - | 248 |
| 398 | - | 242 |
| 400 | - | 242 |
  |
|
 |
| А1 – кронштейн из углеродистой стали для монтажа малогабаритных датчиков на трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) | Б1 – кронштейн из углеродистой стали для монтажа датчиков в корпусе «Т, Ти» на трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) | В1 – кронштейн из углеродистой стали для монтажа датчиков диф. давления на трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) |
|
|
|
 |
| А3 – кронштейн из углеродистой стали для монтажа малогабаритных датчиков на трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) или на плоской конструкции. | Б3 – кронштейн из углеродистой стали для монтажа датчиков в корпусе «Т, Ти» на трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) или на плоской конструкции | В3 – кронштейн из углеродистой стали для монтажа датчиков диф. давления к плоской конструкции или трубе Ø30…Ø60 (вертикальное либо горизонтальное положение) |
| А3нж/Б3нж/В3нж-вариант исполнения из нержавеющей стали. | ||
