Клейма поверительные

Назначение
Клейма поверительные предназначены для использования в качестве знака поверки при осуществлении поверки средств измерений и удостоверения их соответствия требованиям законодательства.

Схема условного обозначения клейм

	1		2		3		4
Клеймо поверительное	1	-	КПМ-1.1	-	1,5	-	90

Клеймо поверительное № 1 ударное тип КПМ-1.1, условным диаметром 1,5 мм, длиной 90 мм.

	1		2		3		4
Клеймо поверительное	3	-	КПМ-1.3	х	8	-	13

Клеймо поверительное № 3 «стальная плашка» тип КПМ-1.3, условным диаметром 8 мм, высотой 13 мм.

	Параметр	Возможные значения
1	№ – номер клейма	См. конструктивные исполнения клейм поверительных безударных
2	Тип клейма	КПМ-1.1 – клеймо поверительное ударное; КПМ-1.2 – клеймо поверительное безударное; КПМ-1.3 – клеймо поверительное «стальная плашка».
3	Dn – условный диаметр	См. конструктивные исполнения клейм поверительных безударных
4	L1 – длина или Н - высота	См. конструктивные исполнения клейм поверительных безударных
	Гарантийный срок эксплуатации	Не менее 5000 клеймений.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; руководство по эксплуатации и т.п.

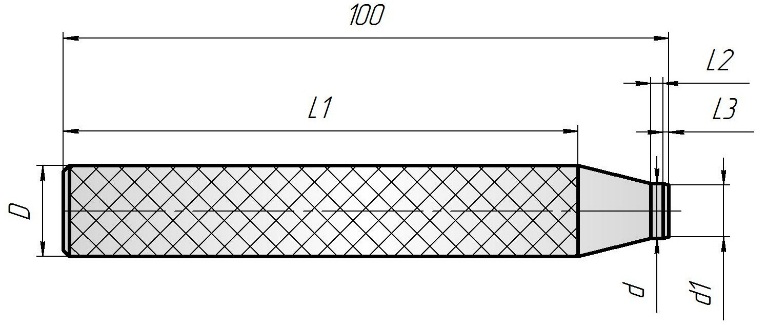

Конструктивные исполнения клейм поверительных ударных
Схема обозначения	№	Dn, мм	D, мм	d, мм	d1, мм	L1, мм	L2, мм	L3, мм
Клеймо поверительное №-КПМ-1.1-Dn-L1	1	1,5	10	2	2,0	90	2	1
	2	6	14	7,5	7	85	3	1
	3	3,5	8	4,5	4	95	3	1
	4	8	18	9,0	8,5	85	5	1

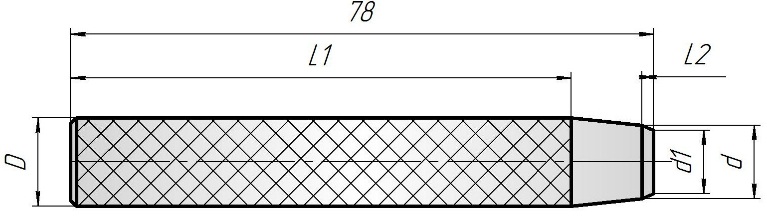

Конструктивные исполнения клейм поверительных безударных
Схема обозначения	№	Dn, мм	D, мм	d, мм	d1, мм	L1, мм	L2, мм
Клеймо поверительное №-КПМ-1.2-Dn-L1	1	6	8	8	8	70	3
	2	3,5	8	5,5	4,5	70	3
	3	5	8	7	6	70	3

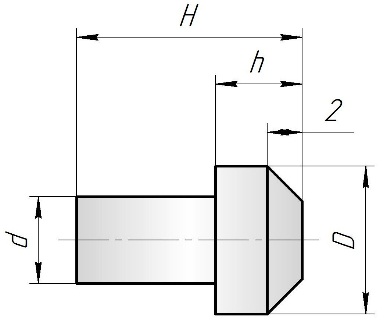

Конструктивные исполнения клейм поверительных "стальная плашка"
Схема обозначения	№	Dn, мм	D, мм	d, мм	h, мм	H, мм	Шрифт
Клеймо поверительное №-КПМ-1.3-Dn-Н	1	8	8,5	4,8	5	13	Вогнутый
	2	12	12,5	4,8	7	18	Выпуклый
	5	8	8,5	5	5	13	Вогнутый
	7	8	8,5	5	5	13	Выпуклый
