Манометрическая сборка
Назначение
Манометрическая сборка предназначена для отбора импульса давления и монтажа манометра на технологических трубопроводах и аппаратах.
Схема условного обозначения исполнения манометрическая сборка
Пример записи условного обозначения
| 1 | 2 | 3 | 4 | 5 | ||
| Манометрическая сборка | ОУД | 16 | 225 | 01 | Б | КЗИМ-03.01-15-400-R1/2 |
Манометрическая сборка (ОУД), с условным давлением 16 МПа, рабочей температурой до 225 °С, тип присоединения манометрической сборки (01), из стали 12Х18Н10Т (Б) и клапаном КЗИМ-03.01-15-250-Rc1/2.
| Параметр | Возможные значение | |
| 1 | Условное давление | 16 МПа - наибольшее избыточное давление при температуре среды +20 °C, при котором обеспечивается заданный срок службы. |
| 2 | Рабочая температура | Т - наибольшая температура, при которой обеспечивается заданный срок службы. |
| 3 | Тип манометрической сборки | 01 – прямое петлевое с боковым отводом и резьбовым присоединением к трубопроводу; 01.01 – прямое с боковым отводом; 01.02 – угловое с боковым отводом; 01.05 – прямое петлевое с боковым отводом; 01.08 – угловое петлевое изогнутое вправо с боковым отводом; 02.01 – прямое с одним клапаном. |
| 4 | Материал | В стандартном исполнении трубка сифонная изготавливается из бесшовной трубы по ГОСТ 8733 (гр.В) или ГОСТ 9941. Остальные детали сборки изготавливаются из сортового проката без термической обработки: А - сборка изготавливается из стали 20 (рабочая температура: -20…+425 °C); Ац - сборка изготавливается из стали 20 с покрытием Ц9 (рабочая температура: -20…+250 °C); Б - сборка изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 °C); В - сборка изготавливается из стали 09Г2С (рабочая температура: -20…+475 °C); Марка материала – материал указывается заказчиком. |
| 5 | Марка клапана | КЗИМ-03.01-15-400-R1/2 – клапан запорный игольчатый с ввертным штуцером (уплотнение фторопласт); КЗИМ-03.11-15-400-R1/2 – клапан запорный игольчатый с ввертным штуцером (уплотнение графит). Примечание: Технические характеристики клапанов смотреть в разделе «Клапаны запорные» настоящего каталога. |
| 6 | Дополнительные опции (указываются в скобках после условного обозначения) | МКК – материалы сборки должны быть устойчивы к межкристаллитной коррозии; H2S – материалы сборки должны быть устойчивы к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материалы сборки должны быть в термообработанном состоянии; ПСТО – сварные швы сборки должны пройти послесварочную термообработку; ЦД – сварные швы сборки должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы сборки должны быть проконтролированы на содержание ферритной фазы. |
Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

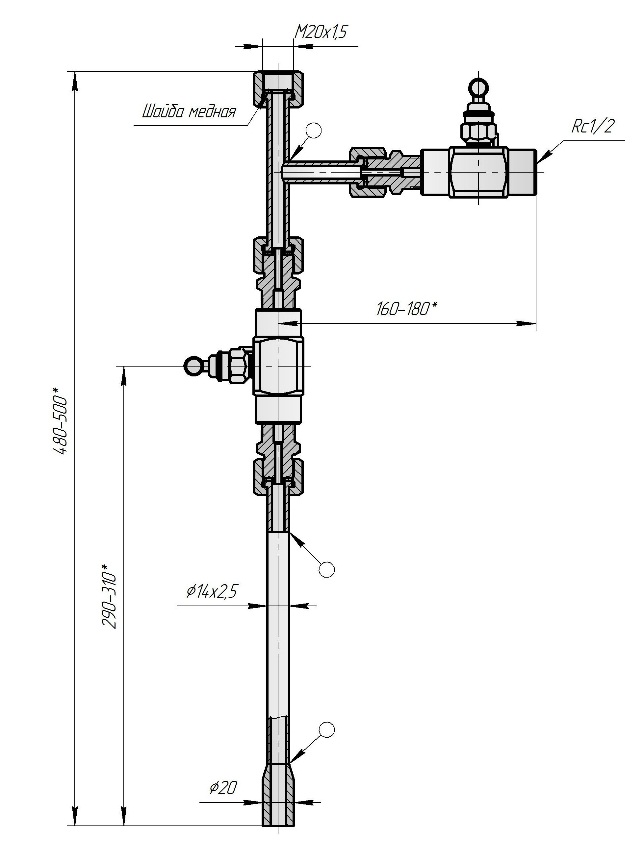

| Конструктивные исполнения манометрической сборки | |||
 |
|||
| Манометрическая сборка ОУД ОУД - 16 - Т - N - S (Х) | T, °C | N | X |
| 225 | 01 | КЗИМ-03.01-15-400-R1/2 | |
| 400 | КЗИМ-03.11-15-400-R1/2 | ||

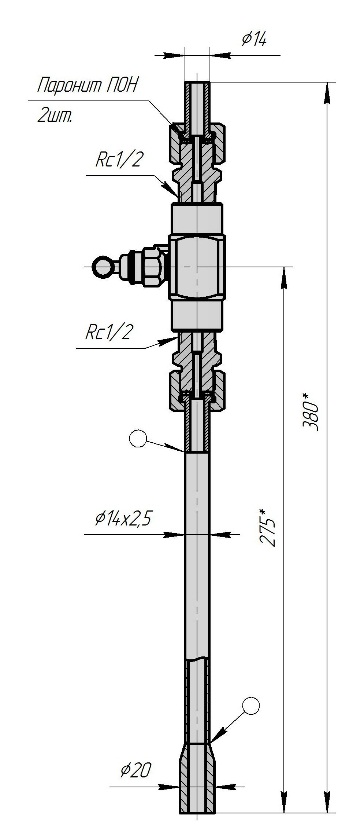

| Конструктивные исполнения манометрической сборки | |||
 |
|||
Манометрическая сборка ОУД - 16 - Т - N - S (Х) |
T, °C | N | X |
| 70 | 01.01 | КЗИМ-03.01-15-400-R1/2 | |

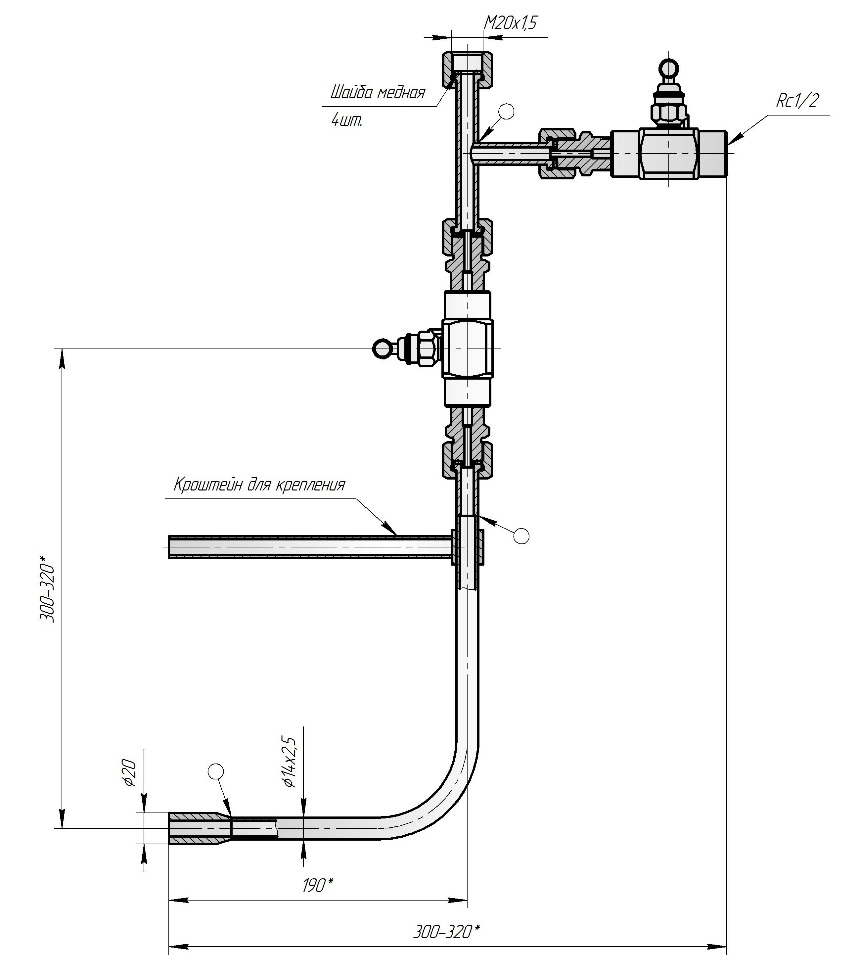

| Конструктивные исполнения манометрической сборки | |||
 |
|||
Манометрическая сборка ОУД - 16 - Т - N - S (Х) |
T, °C | N | X |
| 70 | 01.02 | КЗИМ-03.01-15-400-R1/2 | |

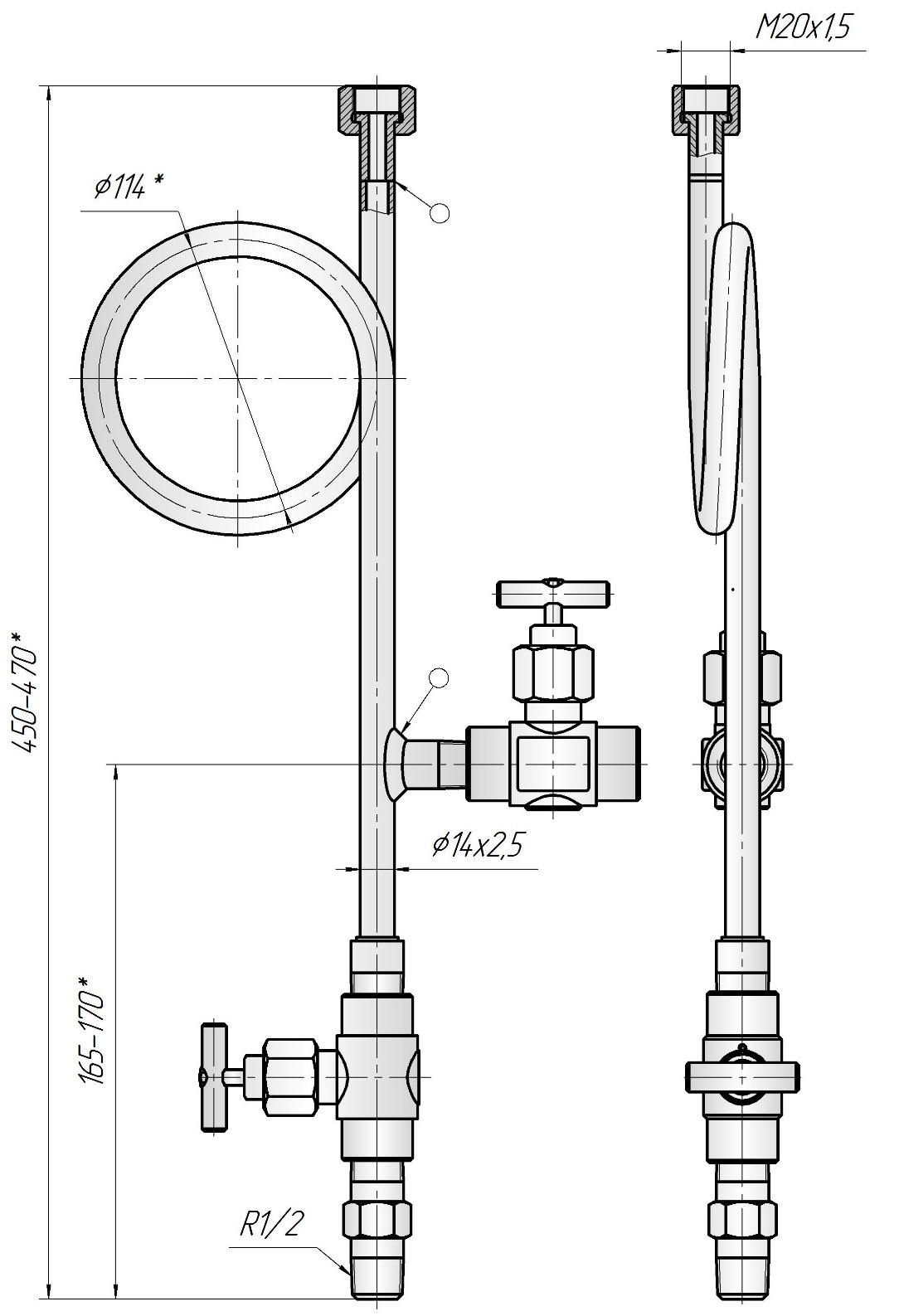

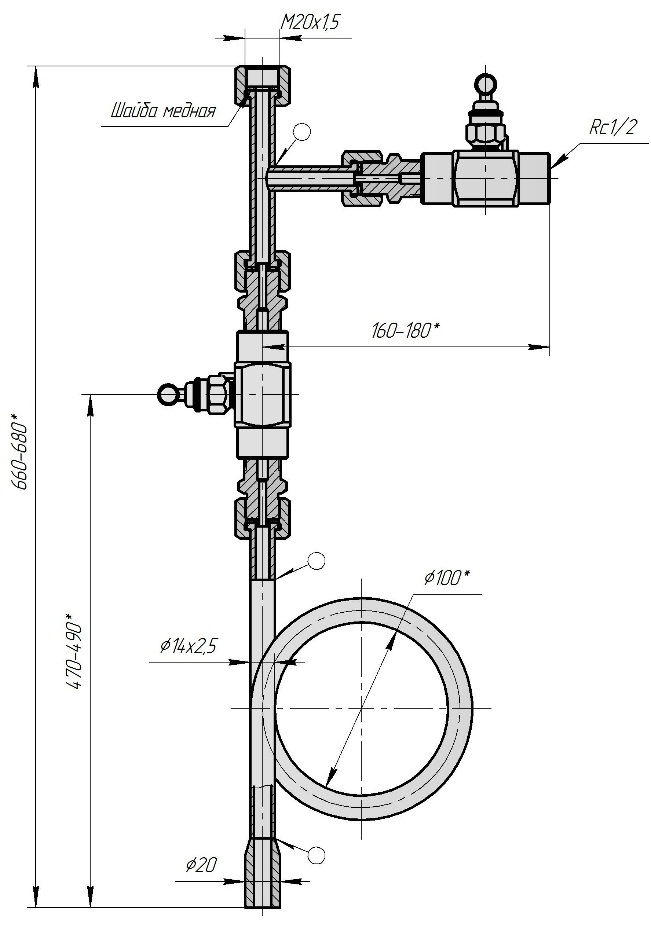

| Конструктивные исполнения манометрической сборки | |||
 |
|||
| Манометрическая сборка ОУД ОУД - 16 - Т - N - S (Х) | T, °C | N | X |
| 225 | 01.05 | КЗИМ-03.01-15-400-R1/2 | |
| 400 | КЗИМ-03.11-15-400-R1/2 | ||

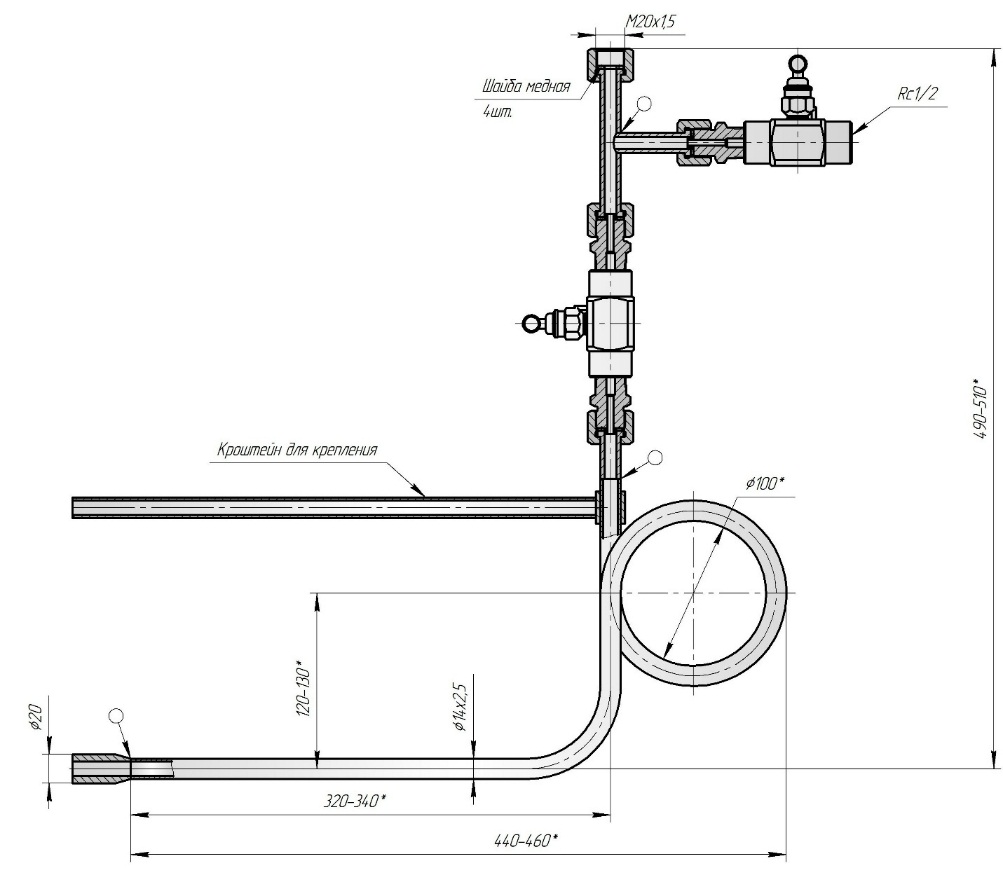

| Конструктивные исполнения манометрической сборки | |||
 |
|||
| Манометрическая сборка ОУД ОУД - 16 - Т - N - S (Х) | T, °C | N | X |
| 225 | 01.08 | КЗИМ-03.01-15-400-R1/2 | |
| 400 | КЗИМ-03.11-15-400-R1/2 | ||
| Конструктивные исполнения манометрической сборки | |||
 |
|||
| Манометрическая сборка ОУД ОУД - 16 - Т - N - S (Х) | T, °C | N | X |
| 225 | 02.01 | КЗИМ-03.01-15-400-R1/2 | |
| 400 | КЗИМ-03.11-15-400-R1/2 | ||

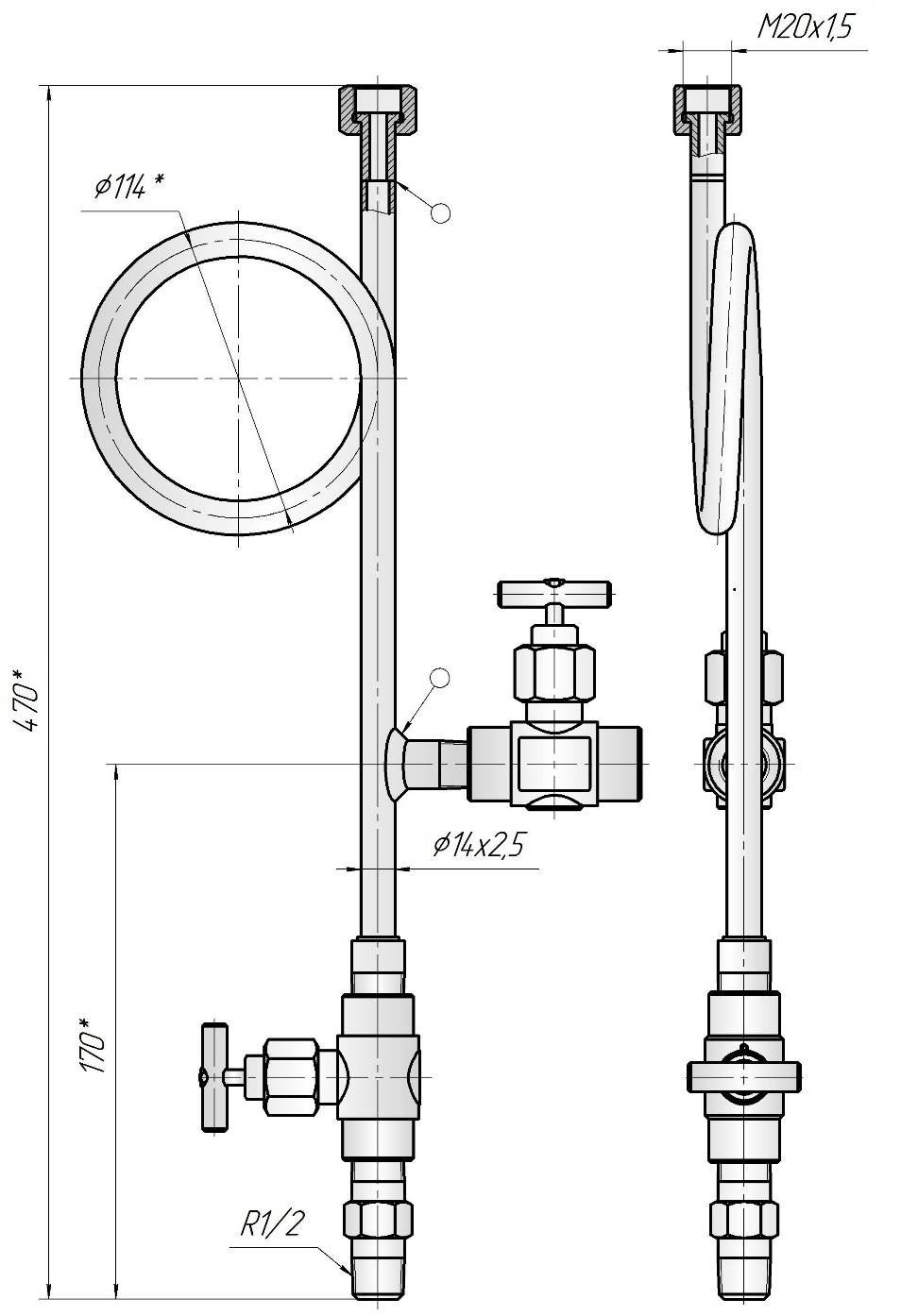

| Конструктивные исполнения манометрической сборки | |||
 |
|||
| Манометрическая сборка ОУД ОУД - 16 - Т - N - S (Х) | T, °C | N | X |
| 225 | 01 | КЗИМ-03.01-15-400-R1/2 | |
| 400 | КЗИМ-03.11-15-400-R1/2 | ||
