Назначение
Отборное устройство давления ОУД предназначен для присоединения манометрических приборов к теплотехническим сетям с измеряемой средой и для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов.

Схема условного обозначения отборного устройства давления
Пример записи условного обозначения

			1		2		3	4		5	6
Отборное устройство давления	ОУД	-	1,6	-	70	-	0	1	-	А	(11б18бк)

Отборное устройство давления (ОУД), с условным давлением 1,6 МПа, рабочей температурой 70°С, тип присоединения к линии сваркой (0), тип исполнения (1), из стали 20 (А) и краном 11б18бк.

			1		2		3	4		5	6
Отборное устройство давления	ОУД	-	1,6	-	225	-	1	4	-	08Х18Н10Т	(11б38бк)

Отборное устройство давления (ОУД), с условным давлением 1,6 МПа, рабочей температурой 225°С, тип присоединения к линии втулка укрепления отверстия (1), тип исполнения (4), из стали 08Х18Н10Т и краном 11б38бк.

	Параметр	Возможные значения
1	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы. - 1,6 МПа (для крана латунного пробкового); - 16 МПа (для клапана игольчатого).
2	Рабочая температура	Т - наибольшая температура, при которой обеспечивается заданный срок службы. - 70 °С (для тип исполнения 1, 2, 3, 4); - 225 °С (для тип исполнения 5, 6, 7, 8).
3	Тип присоединения технологической линии	0 – сварка; 1 - втулка укрепления отверстия; 2 - бобышка с шейкой под приварку.
4	Тип ОУД	см. конструктивные исполнения ОУД
5	Материал ОУД	В стандартном исполнении трубка сифонная изготавливается из бесшовной трубы по ГОСТ 8733 (гр.В) или ГОСТ 9941. Остальные детали ОУД изготавливаются из сортового проката без термической обработки: А - ОУД изготавливается из стали 20 (рабочая температура: -20…+425 °С); Ац - ОУД изготавливается из стали 20 с покрытием Ц9 (рабочая температура: -20…+250 °С); Б - ОУД изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 °С); В - ОУД изготавливается из стали 09Г2С (рабочая температура: -20…+475 °С); Марка материала – материал указывается заказчиком.
6	Марка крана (клапана)	см. марка крана (клапана)
7	Дополнительные опции (указываются в скобках после условного обозначения)	МКК – материалы ОУД должны быть устойчивы к межкристаллитной коррозии; H2S – материалы ОУД должны быть устойчивы к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материалы ОУД должны быть в термообработанном состоянии; ПСТО – сварные швы ОУД должны пройти послесварочную термообработку; ЦД – сварные швы ОУД должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы ОУД должны быть проконтролированы на содержание ферритной фазы.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

Тип присоединения технологической линии

0 Сварка	1 Втулка	2 Бобышка

0 – Сварка (применять при толщине стенки трубопровода менее 4 мм);
1 – Втулка укрепления отверстий (применять при толщине стенки трубопровода более 4 мм);
2 – Бобышка с шейкой под приварку (для разъемного соединения ОУД с трубопроводом).
Примечание:
Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -2690С …+250 0С). Возможно применение прокладки из другого материала по требованию заказчика.

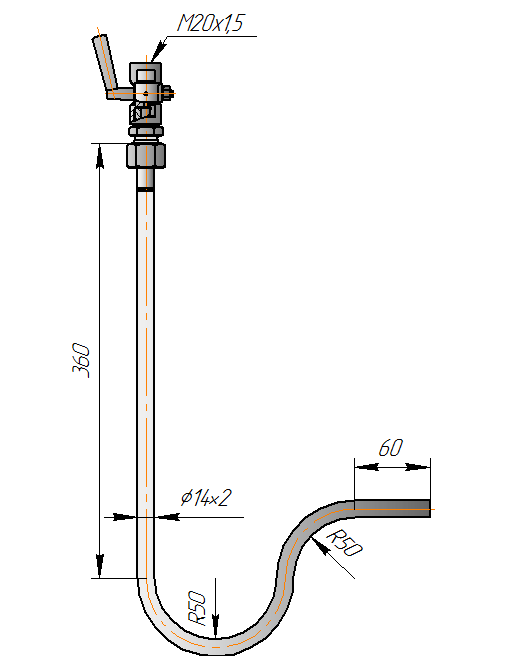

Конструктивные исполнения отводов

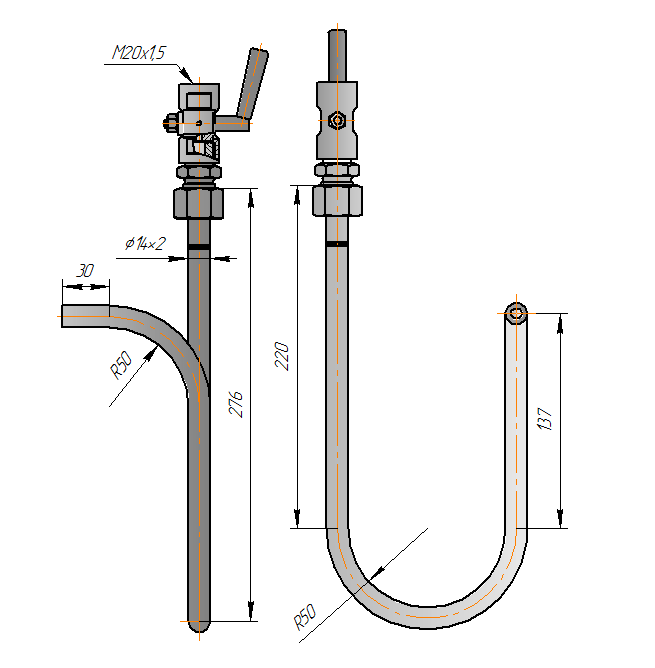

Исполнение 01 - Прямое	Исполнение 02 - Угловое

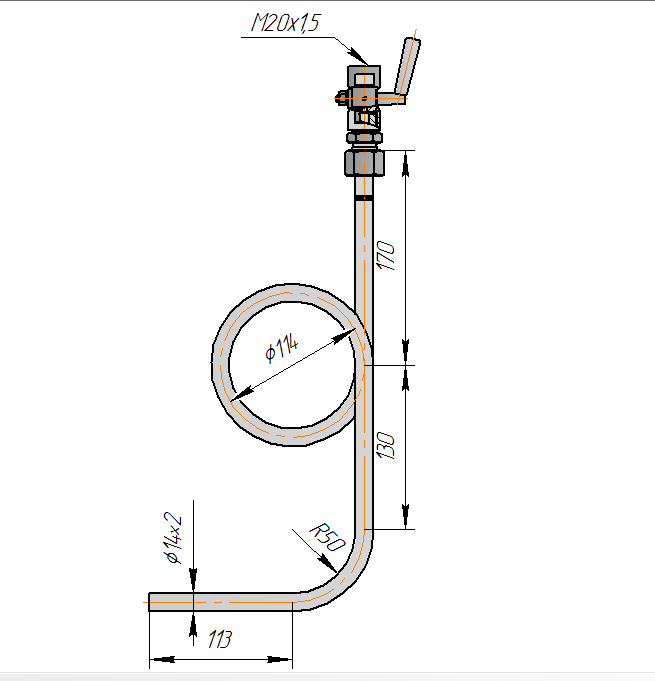

Исполнение 03 - Угловое с коленом	Исполнение 04 - Угловое с коленом изогнутое

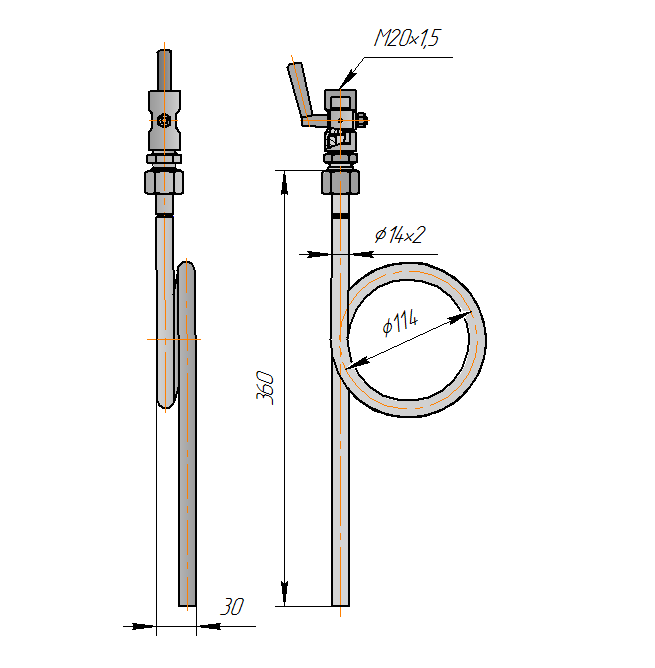

Исполнение 05 - Прямое петлевое	Исполнение 06 - Угловое петлевое

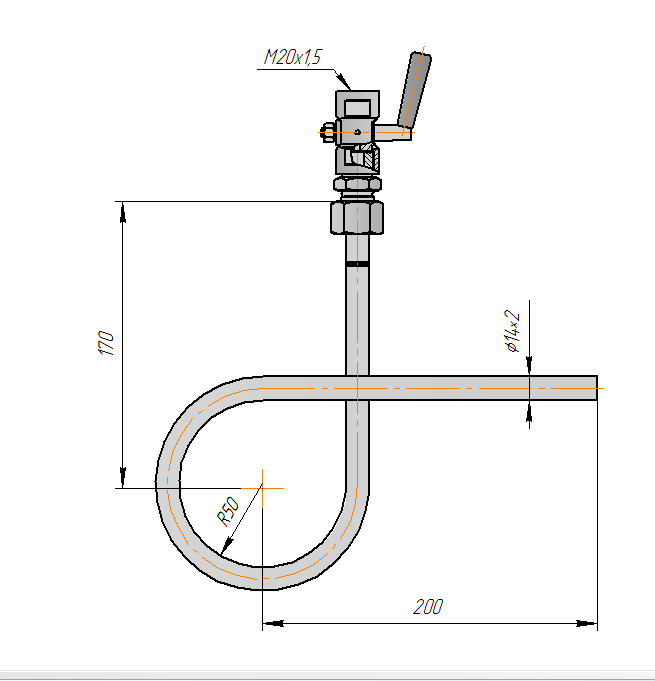

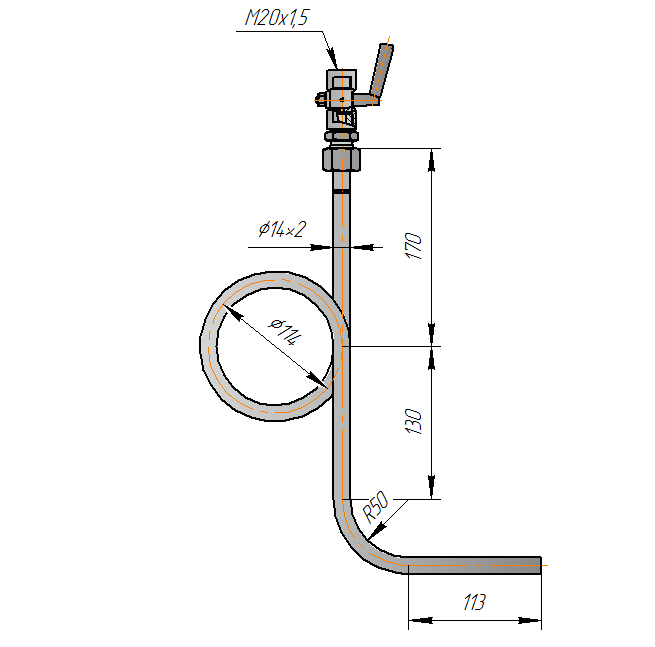

Исполнение 07 - Угловое петлевое изогнутое влево	Исполнение 08 - Угловое петлевое изогнутое вправо

Марка крана (клапана)

В комплект поставки включены прокладки паронит ПОН-Б для резьбовых соединений крана	В комплект поставки включены прокладки паронит ПОН-Б для резьбовых соединений крана	В комплект поставки включены шайбы медные М1 для резьбовых соединений клапана
11б18бк	11б38бк	КЗИК-13.01-15-400-М20х1,5

11б18бк – кран латунный трехходовой пробковый на номинальное давление 1,6 МПа. Диапазон рабочих температур: 0…+150 0С.
11б38бк - кран латунный трехходовой пробковый с контрольным фланцем на номинальное давление 1,6 МПа. Диапазон рабочих температур: 00С …+150 0С.

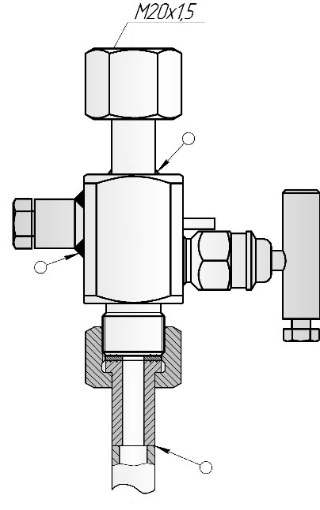

КЗИК-13.01-15-400-М20х1,5 – клапан трехходовой игольчатый на номинальное давление 16 МПа. Диапазон рабочих температур: 00С …+232 0С.
Примечание:
Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -2690С …+250 0С).
Предельные параметры применения прокладок из паронита не должны превышать значений, указанных в ГОСТ 481.
Возможно применение прокладок из других материалов по требованию заказчика.
