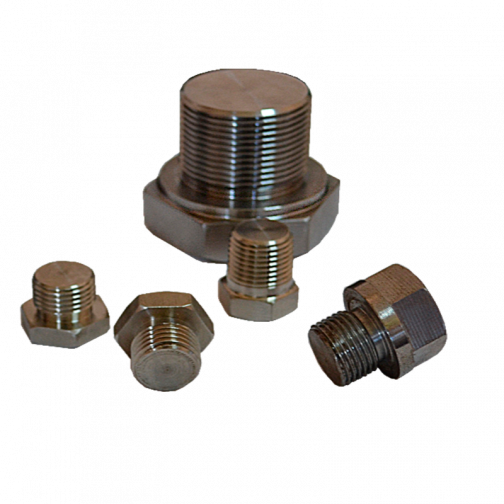

Пробки

Назначение

Пробки предназначены для временной или постоянной глухой заглушки внутренней резьбы на технологическом оборудовании и коммуникациях.

Схема условного обозначения пробок
Пример записи условного обозначения

	1	2	3
Пробка	П03	G1/2	А

Пробка с уплотнением по ГОСТ 22526 (П03), с присоединительной резьбой G1/2, из стали 20 (А)

	1	2	3
Пробка	П04	М20х1,5	10Х17Н13М2Т

Пробка с уплотнением по ОСТ 26.260.460 (П04), с присоединительной резьбой М20х1,5, из стали 10Х17Н13М2Т.

	Параметр	Возможные значения
1	Тип исполнения	П01 – с уплотнением по внутренней поверхности ответной детали П02 – с уплотнением по наружной поверхности ответной детали П03 – с уплотнением по ГОСТ 22526 П04 – с уплотнением по ОСТ 26.260.460 П05 – колпачок-заглушка с внутренней резьбой
2	М - наружная резьба	см. конструктивные исполнения пробок
3	Материал пробки	В стандартном исполнении пробки изготавливаются из сортового проката без термической обработки: А - пробка изготавливается из стали 20 (рабочая температура: -20°C …+425 °C); Б - пробка изготавливается из стали 12Х18Н10Т (рабочая температура: -253°C …+610 °C); В - пробка изготавливается из стали 09Г2С (рабочая температура: -20°C …+475 °C); Г - пробка изготавливается из стали 09Г2С-12 (рабочая температура: -40…+475 °C); Марка материала – материал указывается заказчиком.
4	Дополнительные опции (указываются в скобках после условного обозначения)	МКК – материал пробки должен быть устойчив к межкристаллитной коррозии; H2S – материал пробки должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал пробки должен быть в термообработанном состоянии.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

Конструктивные исполнения пробок

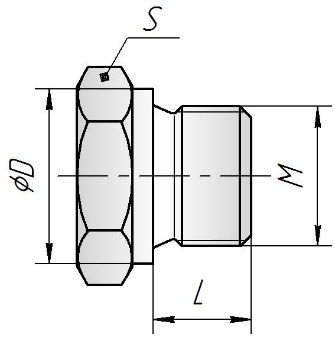

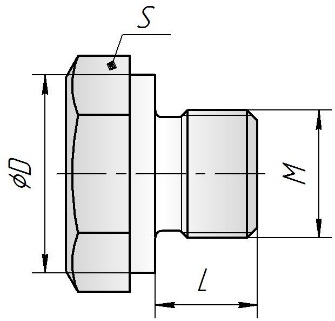

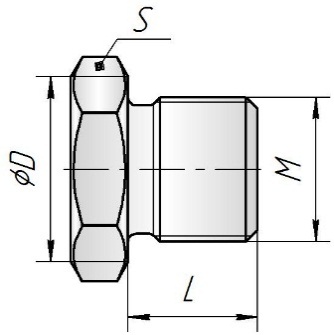

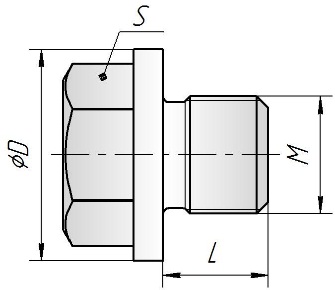

Схема исполнения	М, мм, дюйм	D,мм	L, мм	S, мм
Пробка П01 - М - S	М12х1,5, G1/4	13	12	14
	K1/4, R1/4, 1/4NPT	16	15	17
	М20х1,5, G1/2	21	20	22
	K1/2, R1/2, 1/2NPT	21	20	22
	М27х2, G3/4	28	20	30
	K3/4, R3/4, 3/4NPT	26	20	27
	М33х2, G1	34	30	36
	K1, R1, 1NPT	34	24	36
	K1 1/2, R1 1/2, 1 1/2NPT	44	26	46
Пробка П02 - М - S	М20х1,5, G1/2	32	15	27
	М27х2, G3/4	40	20	36
	М33х2, G1	50	20	41
Пробка П03 - М - S	М20х1,5, (G1/2)	25 (26)	14	27
	М27х2, G3/4	32	16	36
	М33х2, G1	39	18	41
Пробка П04 - М - S	М20х1,5, G1/2	31	16	32
	М27х2, G3/4	35	20	36
	М33х2, G1	43	25	46

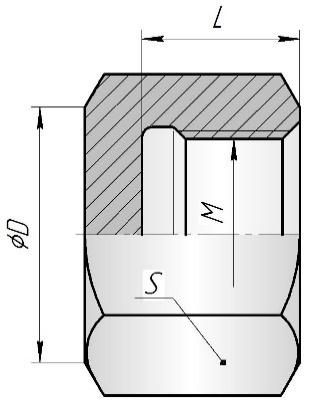

Пробка П05 - М - S	М12х1,5, G1/4	16	13	17
	М20х1,5, G1/2	26	16	27
	М27х2, G3/4	31	21	32
	М33х2, G1	40	25	41
