Расширители

Назначение

Расширитель предназначен для установки приборов измерения и регулирования температуры на технологических трубопроводах и аппаратах.

Схема условного обозначения расширителя
Пример записи условного обозначения

	1	2х	3	4	5
Расширитель	РП	57х	32	M20x1,5	A

Расширитель РП, с наружным диаметром расширителя 57 мм и наружным диаметром торца 32 мм, присоединительной резьбой М20х1,5, из стали 20 (А).

	1	2х	3	4	5
Расширитель	РУ	57х	57	G1/2	304

Расширитель РУ, с наружным диаметром расширителя 57 мм и наружным диаметром торца 57 мм, присоединительной резьбой G1/2, из стали AISI 304.

	Параметры	Возможные значения
1	Тип расширителя	РП – расширитель прямой; РУ – расширитель угловой.
2	Наружный диаметр	D - наружный диаметр тройника расширителя
3	Диаметр торца	d - наружный диаметр торца расширителя (см конструктивные исполнения расширителей).
4	Присоединительная резьба	М – присоединительная резьба расширителя к датчику
5	Условное давление	Pn – наибольшее избыточное давление при температуре среды +20 °C, при котором обеспечивается заданный срок службы
6	Материал расширителя	В стандартном исполнении расширители изготавливаются из следующих материалов без термической обработки: А - расширитель изготавливается из стали 20 (рабочая температура: -200С …+425 °C); Б - расширитель изготавливается из стали 12Х18Н10Т (рабочая температура: -253°C …+610 °C); В - расширитель изготавливается из стали 09Г2С (рабочая температура: -20°C …+450 °C); Г - расширитель изготавливается из стали 09Г2С-12 (рабочая температура: -40°C …+450 °C); Марка материала – материал указывается заказчиком.
7	Дополнительные опции (указываются в скобках после условного обозначения)	МКК – материалы расширителя должны быть устойчивы к межкристаллитной коррозии; H2S – материалы расширителя должны быть устойчивы к сероводороду; ТО – материалы расширителя должны быть в термообработанном состоянии; ПСТО – сварные швы расширителя должны пройти послесварочную термообработку; ЦД – сварные швы расширителя должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы расширителя должны быть проконтролированы на содержание ферритной фазы.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

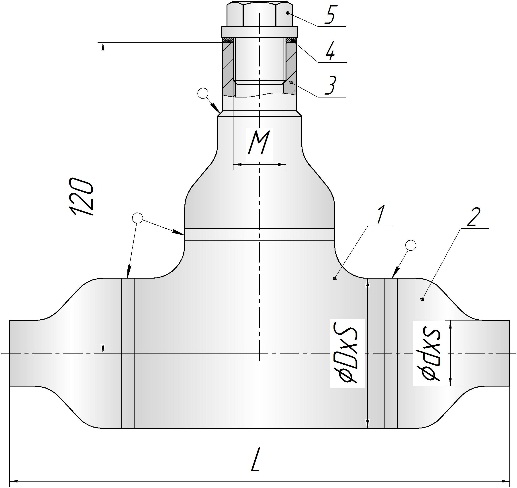

Схема исполнения	D, мм	S, мм	d, мм	s, мм	M, мм	L, мм	Pn, МПа
Расширитель РП - Dхd - M - S	57	5	25	3	М20х1,5 G1/2	190	6,3
			32	3		190
			38	4		190
			45	4		220
			57	5		100

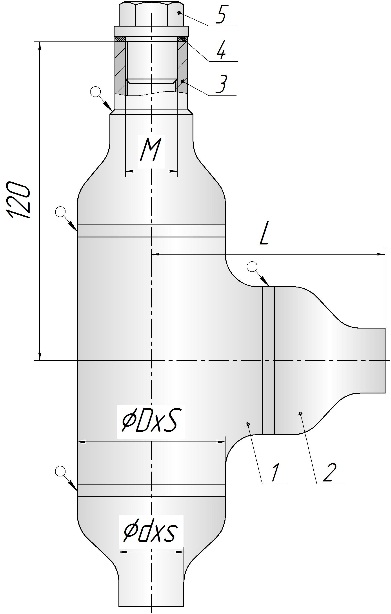

Схема исполнения	D, мм	S, мм	d, мм	s, мм	M, мм	L, мм	Pn, МПа
Расширитель РУ - Dхd - M - S	57	5	25	3	М20х1,5 G1/2	90	6,3
			32	3		90
			38	4		90
			45	4		105
			57	5		45
Поз.1 – Тройник; Поз.2 – Переход; Поз.3 – Бобышка 1/28-32-М-S; Поз.4 – Прокладка 26xdx2-ПОНБ; Поз.5 – Пробка П02-M-S.

Примечание:
Предельные параметры применения прокладки из паронита ПОН-Б не должны превышать значений, указанных в ГОСТ 481. Возможно применение прокладки из другого материала по требованию заказчика.
Технические характеристики бобышки, пробки и прокладки указаны в соответствующих разделах каталога.
