Штуцера приварные

Назначение

Штуцера являются закладными устройствами, которые предназначены для установки измерительных приборов на технологическом оборудовании и коммуникациях.

Схема условного обозначения переходников

	1		2		3		4
Штуцер приварной	Шц	-	G1/2	-	80	-	A

Штуцер приварной с цилиндрической резьбой (Шц), с присоединительной резьбой G1/2, длиной 80 мм, из стали 20 (А).

	1		2		3		4
Штуцер приварной	ШК	-	R1/2	-	100	-	312H

Штуцер приварной с конической резьбой (ШК), с присоединительной резьбой R1/2, длинной 100, из стали 312Н

	Параметры	Возможные параметры
1	Тип штуцера	Шц - штуцер приварной с цилиндрической резьбой; ШК - штуцер приварной с конической резьбой;
2	Присоединительная резьба	М - присоединительная резьба штуцера (см. конструктивные исполнения штуцеров приварных)
3	Длина	L - длина штуцера (см. конструктивные исполнения штуцеров приварных)
4	Материал штуцера	В стандартном исполнении штуцера изготавливаются из сортовгого проката без термической обработки: А - штуцер изготавливается из стали 20 (раб. температура: -20...+425°C); Б - штуцер изготавливается из стали 12Х18Н10T(раб. температура: -253...+610°C); В - штуцер изготавливается из стали 09Г2С(раб. температура: -20...+475°C); Г - штуцер изготавливается из стали 09Г2С-12(раб. температура: -40...+475°C); Марка материала - материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	МКК - материал штуцера должен быть устойчив к межкристаллитной коррозии; H2S - материал штуцера должен быть устойчив к сероводороду; О2 - обезжиривание (кислородное исполнение); TO - материал штуцера должен быть в термообработанном состоянии.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться чертеж общего вида, руководство по эксплуатации; сертификаты на используемые материалы и т.п.

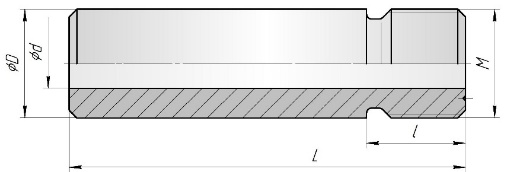

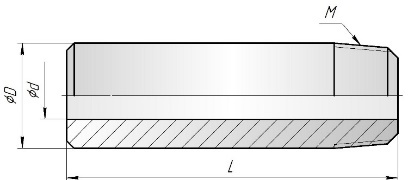

Схема исполнения	М, мм	L, мм	D, мм	d, мм	I, мм	Pn, МПа
Штуцер приварной Шц - М - L - S	M12x1,5 G1/4	45	18	6	8	16
Штуцер приварной Шц - М - L - S	M20x1,5 G1/2	80	22	10	20
Штуцер приварной ШК - М - L - S	R1/8; K1/8 1/8NPT	50	11	5	-
	R1/4; K1/4 1/4NPT	60	14	5
	R1/2; K1/2 1/2NPT	80	22	10
