Соединения трубопроводные

Назначение

Соединения трубопроводные предназначены для соединения технологических трубопроводов и аппаратов, отборных устройств давления и принадлежностей к ним.

Схема условного обозначения соединений
Пример записи условного обозначения

	1	-	3	4
Соединение	НСВ	14	М20х1,5	Ац

Ниппельное соединение ввертное (НСВ), диаметр присоединяемой трубы 14 мм, монтажная резьба М20х1,5, из стали 20 с покрытием Ц9.хр (Ац).

	1	-	3	4
Соединение	СМН	8	G1/2	Л63

Ниппельное медных труб с развальцовкой навертное (СМН), диаметр присоединяемой трубы 8 мм, монтажная резьба G1/2, из латуни Л63.

	Параметр	Возможные значения
1	Тип соединения	НСВ - ниппельное соединение ввертное; НСН - ниппельное соединение навертное; НСТ - ниппельное соединение тройниковое; Примечание: Предельные параметры применения шайб медных не должны превышать значений, установленных для меди М1 (рабочая температура: -269…+250 °C). Возможно применение прокладки из другого материала по требованию заказчика. СМВ – соединение медных труб с развальцовкой ввертное; СМН – соединение медных труб с развальцовкой навертное; СМТ – соединение медных труб с развальцовкой тройниковое; СМ – соединение медных труб с развальцовкой проходное. Примечание: Гайка соединений медных труб выполнена с резьбой М12х1,25. Возможно применение гаек с другим типом резьбы по требованию заказчика.
2	Присоединительный параметр	D - диаметр присоединяемой трубы
3	Монтажная резьба	М - монтажная резьба соединения
-	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
4	Материал соединения	В стандартном исполнении соединения изготавливаются из сортового проката без термической обработки: А - соединение изготавливается из стали 20 (рабочая температура: -20…+425 °C); Ац - соединение изготавливается из стали 20 с покрытием Ц9.хр (рабочая температура: -20…+250 °C); Б - соединение изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 °C); В - соединение изготавливается из стали 09Г2С (рабочая температура: -20…+475 °C); Г - соединение изготавливается из стали 09Г2С-12 (рабочая температура: -40…+475 °C); Марка материала – материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	МКК – материал соединения должен быть устойчив к межкристаллитной коррозии; H2S – материал соединения должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал соединения должен быть в термообработанном состоянии. ПСТО – сварные швы соединений (при наличии) должны пройти послесварочную термообработку; ЦД – сварные швы соединений (при наличии) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы соединений (при наличии) должны быть проконтролированы на содержание ферритной фазы.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

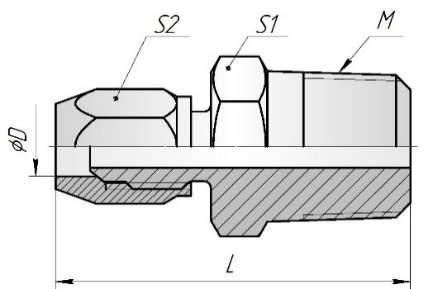

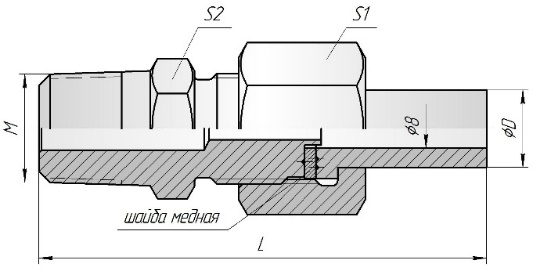

Конструктивные исполнения соединений
Схема исполнения	D, мм	М, мм дюйм	L, мм	S1, мм	S2, мм	Pn, МПа
1	2	3	4	5	6	7

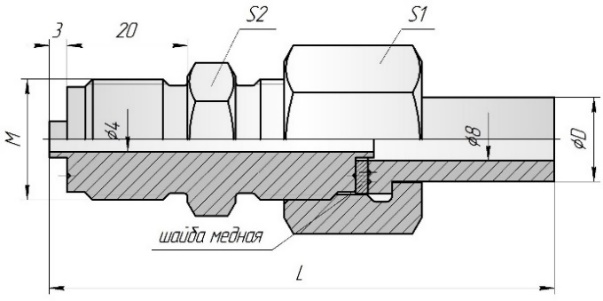

Соединение НСВ - D - M - S	14	М20х1,5 G1/2	84	27	22	40
Соединение НСВ - D - M - S	14	К1/2 R1/2 1/2NPT	81	27	22	40

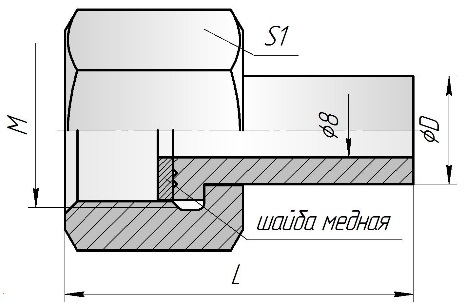

Соединение НСН – D – M - S	14	М20х1,5 G1/2	45	27	-	40

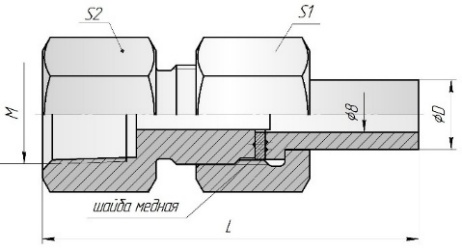

Соединение НСН – D – M - S	14	К1/2 R1/2 1/2NPT	76	27	27	40

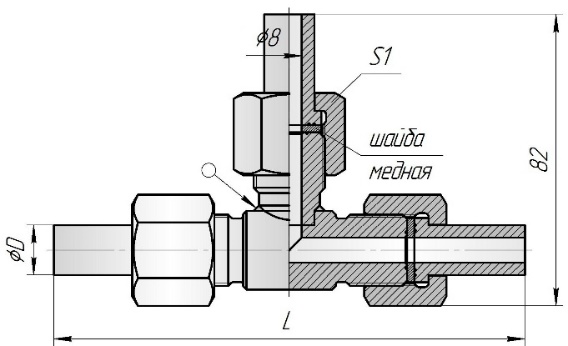

Соединение НСТ - D - S	14	-	132	27	-	40
Соединение СМВ - D - M - S	6	М20х1,5 G1/2	53	22	14	6,3
	8				14
	10				19
	12				22
	14				24

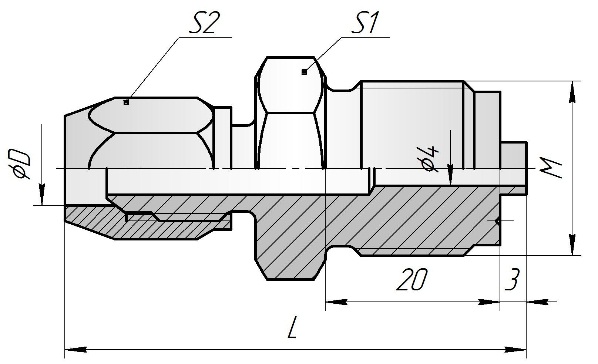

Соединение СМВ - D - M - S	6	К1/2 R1/2 1/2NPT	50	22	14	6,3
	8				14
	10				19
	12				22
	14				24

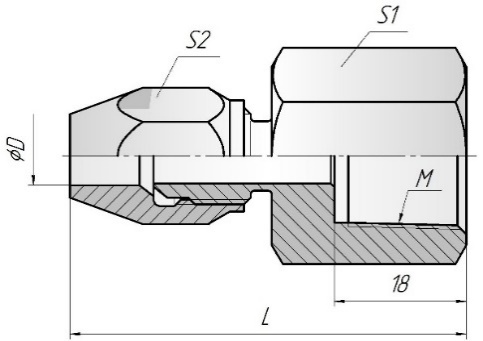

Соединение СМН - D - M - S	6	М20х1,5 G1/2 К1/2 R1/2 1/2NPT	50	27	14	6,3
	8				14
	10				19
	12				22
	14				24

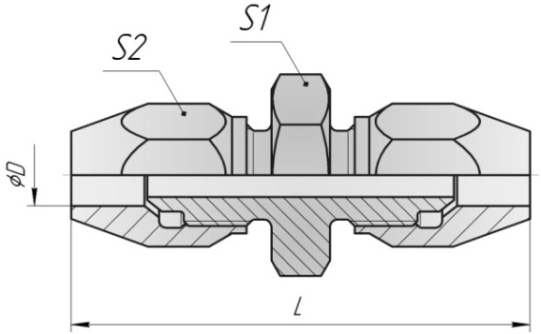

Соединение СМ - D - S	6	-	66	14	14	6,3
	8			14	14
	10			19	19
	12			22	22
	14			24	24

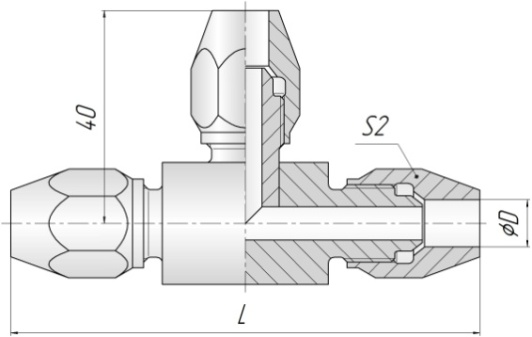

Соединение СМТ - D - S	6	-	82	-	14	6,3
	8				14
	10				22
	12				22
	14				24
