Соединения трубопроводные диэлектрические

Соединения трубопроводные диэлектрические предназначены для изоляции двух независимых металлических трубок от действия электрического тока с одновременным обеспечением герметичного соединения. Электрическое сопротивление изолятора при 200С и напряжении 10 В составляет 10 МОм.

	1		2		3		4
Соединение	НСВ-ДЭ	-	14	-	М20х1,5	-	Б

Ниппельное соединение ввертное диэлектрическое (НСВ-ДЭ), диаметр присоединяемой трубы 14 мм, монтажная резьба М20х1,5, из стали 12Х18Н10Т (Б).

	1		2		3		4
Соединение	НСН-ДЭ	-	12	-	G1/2	-	316L

Параметр		Возможные значения
1	Тип соединения	НСВ-ДЭ - ниппельное соединение ввертное диэлектрическое; НСН-ДЭ - ниппельное соединение навертное диэлектрическое.
2	Присоединительный параметр	D - диаметр присоединяемой трубы (см. табл.).
3	Монтажная резьба	М - монтажная резьба соединения (см. табл. ).
-	Условное давление (см. табл.)	Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
4	Материал соединения	В стандартном исполнении соединения изготавливаются из сортового проката без термической обработки: Б - соединение изготавливается из стали 12Х18Н10Т (рабочая температура: -40…+93 ⁰С); Марка материала – материал указывается заказчиком.
5	Дополнительные опции (указываются в скобках после условного обозначения)	МКК – материал соединения должен быть устойчив к межкристаллитной коррозии; H2S – материал соединения должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал соединения должен быть в термообработанном состоянии.

Техническая документация, прилагаемая к продукции, включает в себя:

- паспорт (1 экземпляр на партию).

По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертеж общего вида; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

Схема исполнения	D, мм	М, мм дюйм	L, мм	S1, мм	S2, мм	Pn, МПа

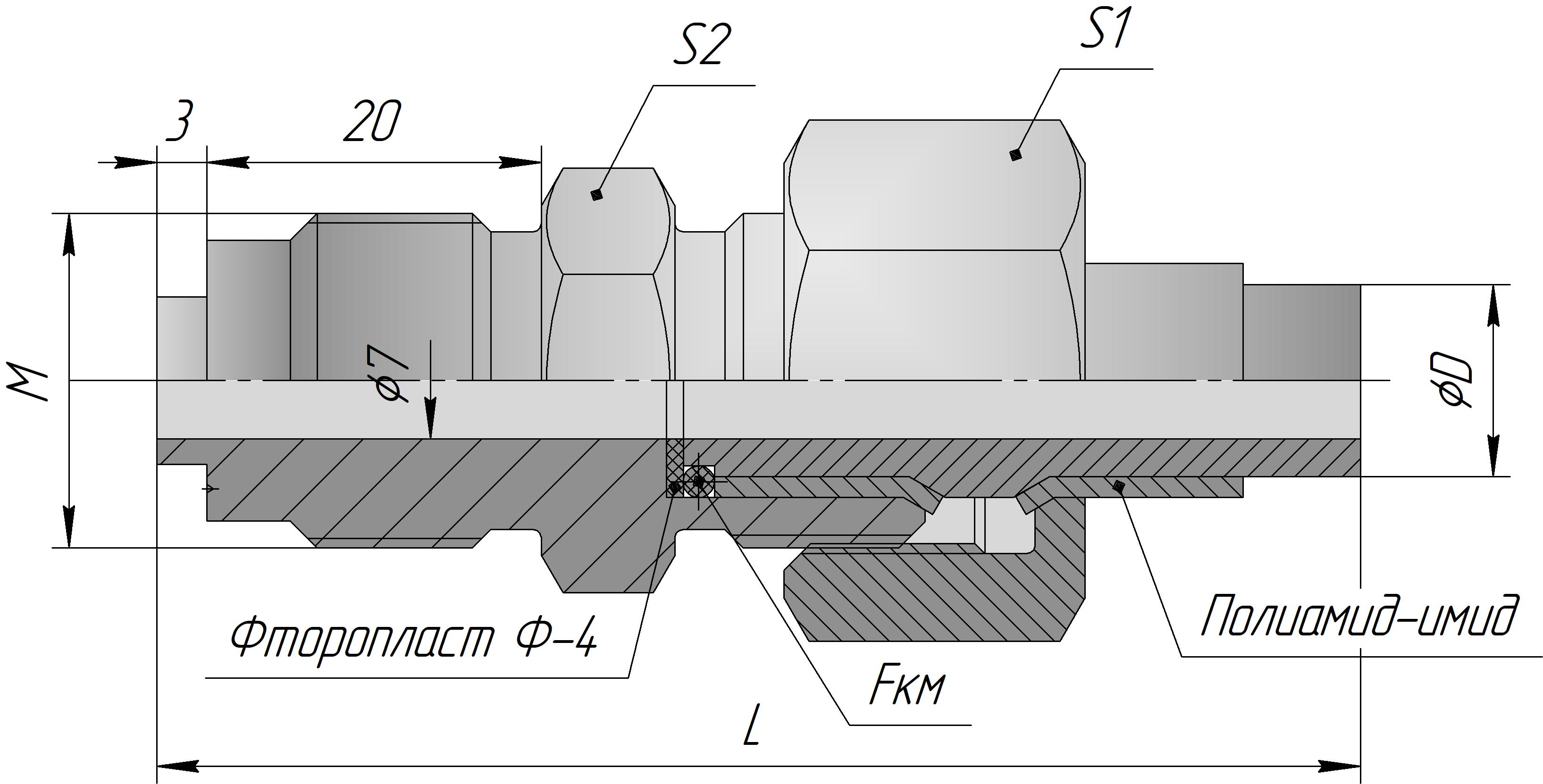

Соединение НСВ - D - M - S	14	М20х1,5 G1/2	71	27	22	16

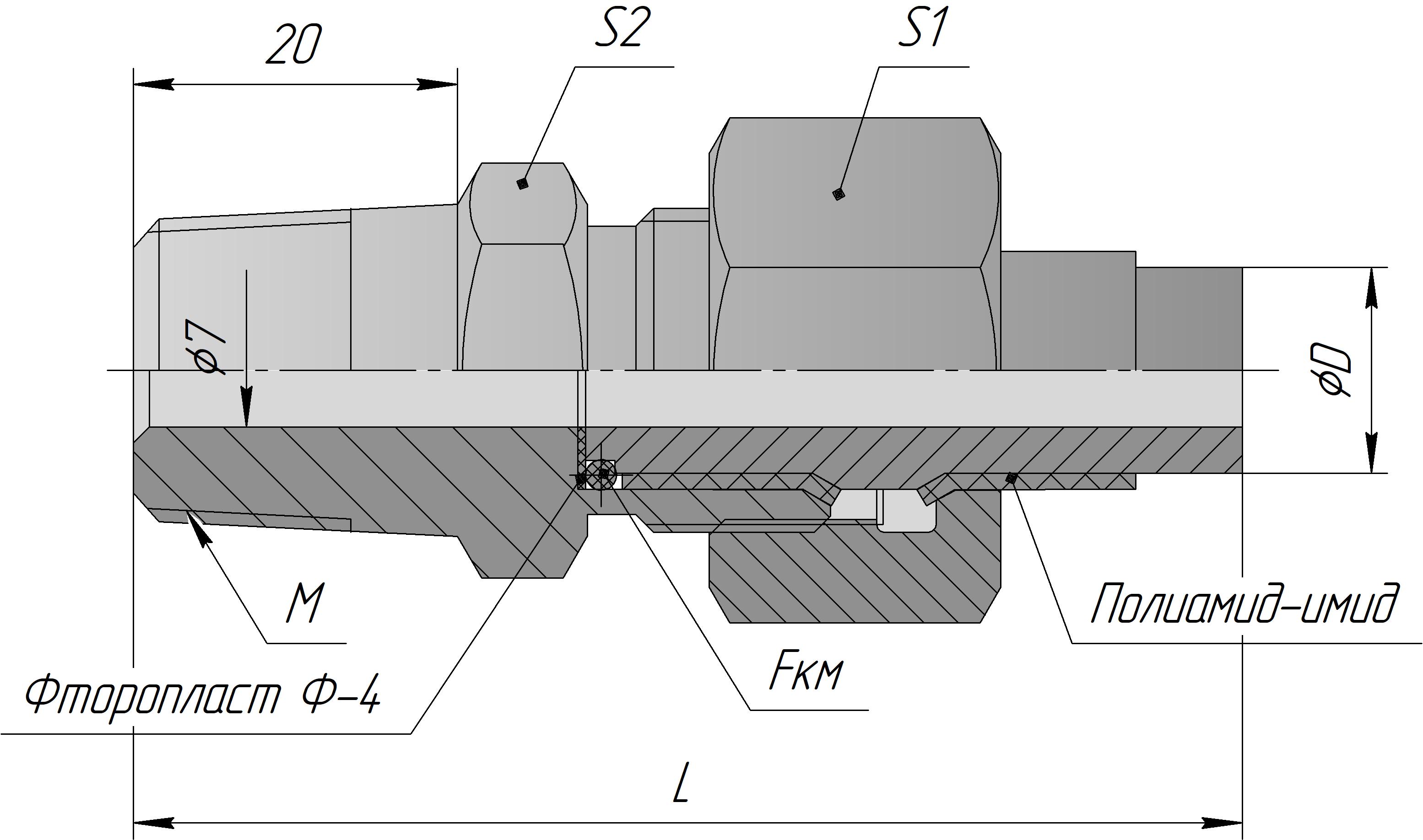

Соединение НСВ - D - M - S	14	К1/2 R1/2 1/2NPT	68	27	22	16

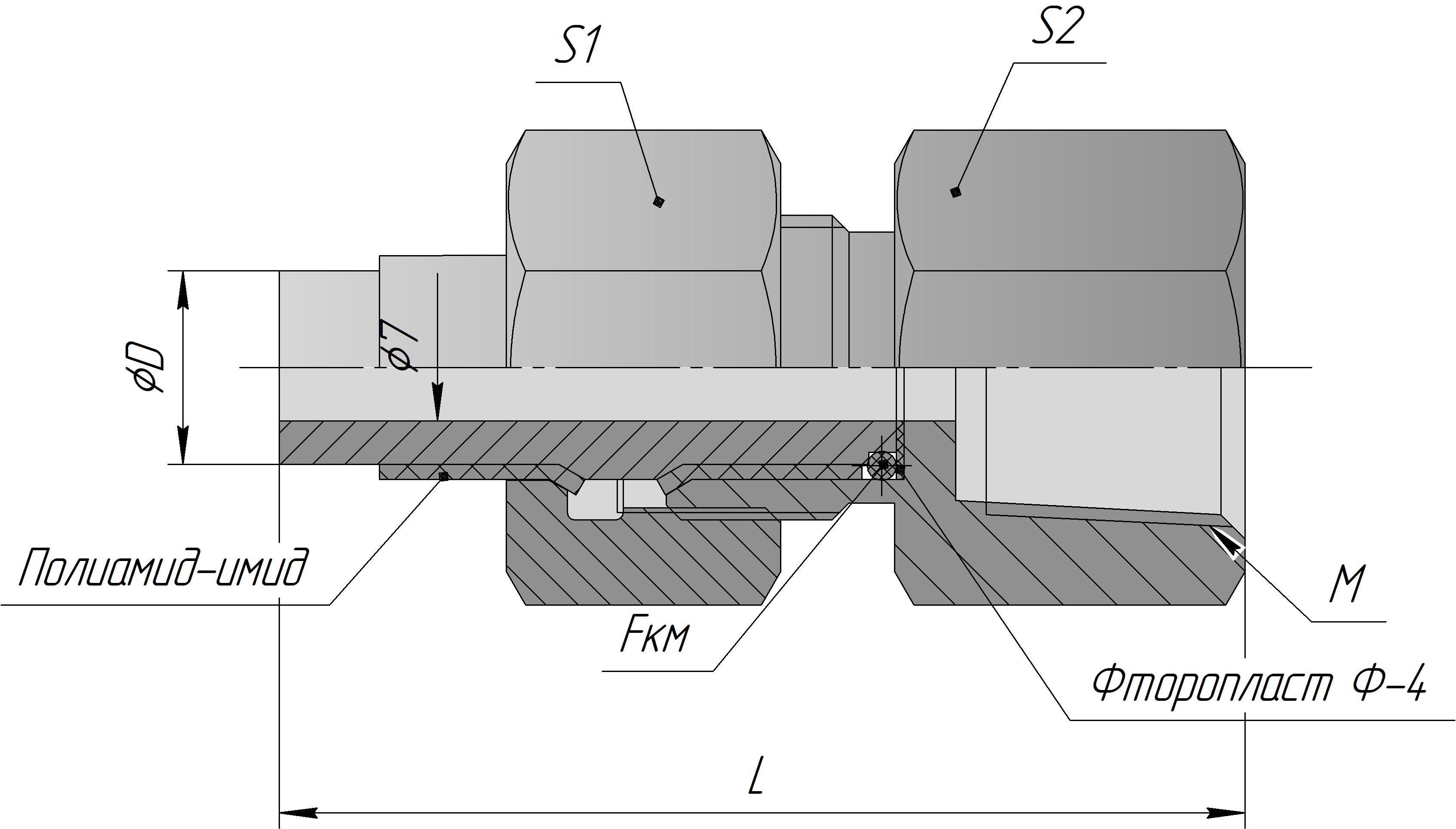

Соединение НСН – D – M - S	14	К1/2 R1/2 1/2NPT	63	27	27	16

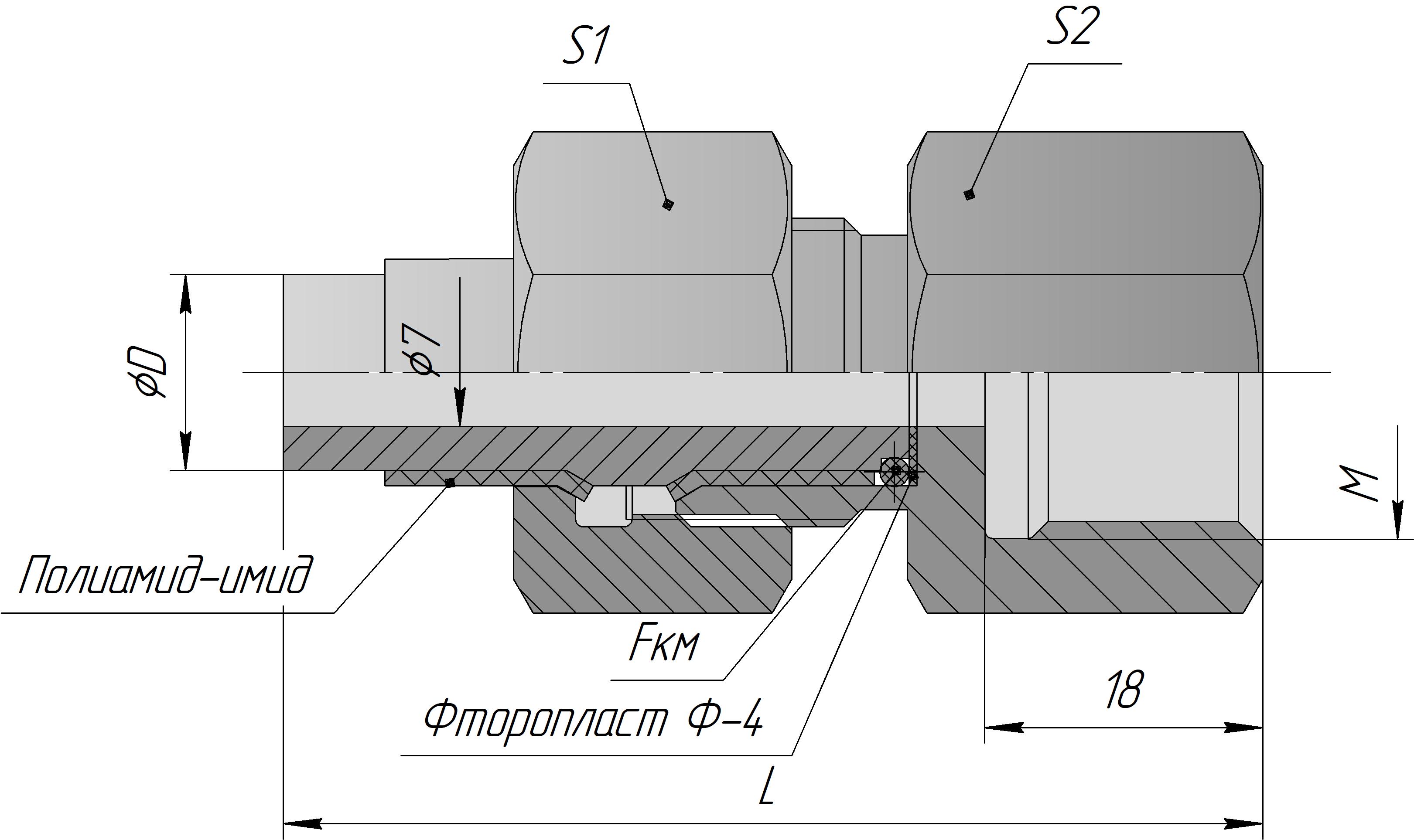

Соединение НСН – D – M - S	14	М20х1,5 G1/2	63	27	27	16
