Тройники

Назначение

Тройники предназначены для соединения технологических трубопроводов и аппаратов, отборных устройств давления и принадлежностей к ним.

Схема условного обозначения тройников

	1		2		3
Тройник	ТП	-	14	-	А

Тройник приварной (ТП), диаметр присоединяемой трубы 14 мм, из стали 20 (А).

	1		2		3
Тройник	ТР	-	R1/2	-	347Н

Тройник резьбовой (ТР), монтажная резьба R1/2 мм, из стали 347H.

	Параметры	Возможные значения
1	Тип тройника	ТП - тройник приварной «внахлест»; ТПС - тройник приварной «встык»; ТР - тройник резьбовой.
2	Присоединительный размер	d - присоединительный диаметр тройника (см. конструктивные исполнения тройников); М - присоединительная резьба тройника (см. конструктивные исполнения тройников).
3	Материал тройника	В стандартном исполнении тройники изготавливаются из сортового проката без термической обработки; A - штуцер изготавливается из стали 20 (рабочая температура: -20...+425°C); Б - штуцер изготавливается из стали 12Х18Н10T (рабочая температура: -253... +610°C); В - штуцер изготавливается из стали 09Г2С (рабочая температура: -20... +475°C); Г - штуцер изготавливается из стали 09Г2С-12 (рабочая температура: -40... +475°C); Марка материала - материал указывается заказчиком.
4	Дополнительные опции (указываются в скобках после условного обозначения)	МКК - материал тройника должен быть устойчив к межкристаллитной коррозии; H2S - материал тройника должен быть устойчив к сероводороду; O2 - обезжиривание (кислородное исполнение); TO - материал тройника должен быть в термообработанном состоянии.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: чертёж общего вида; руководство по эксплуатации; сертификаты на используемые материалы и т.п.

Схема исполнения	D, мм	М, дюйм	Рn, МПа
1	2	3	-

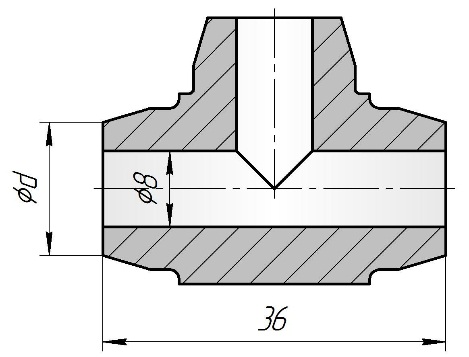

Тройник ТП - d - S	12 14 16	-	16

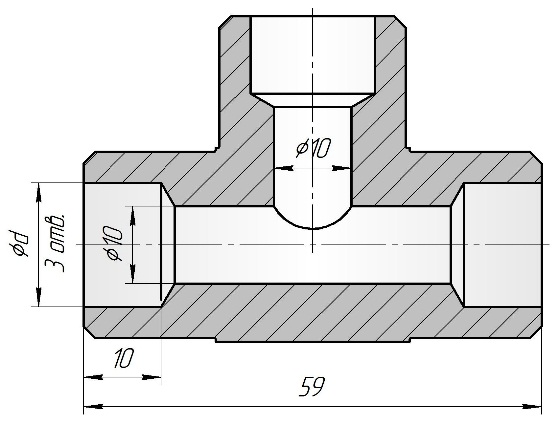

Тройник ТПС - d - S	12 14 16	-

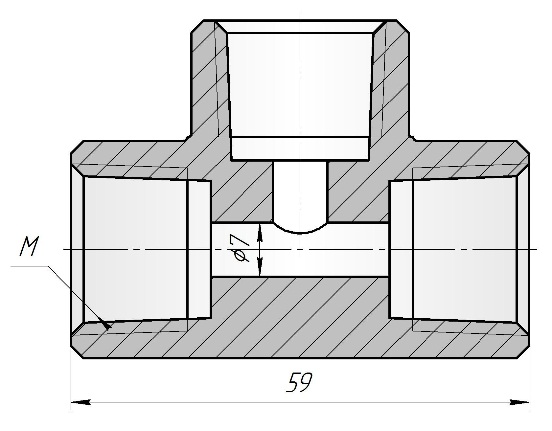

Тройник TP - M - S		R1/2 K1/2 1/2NPT
