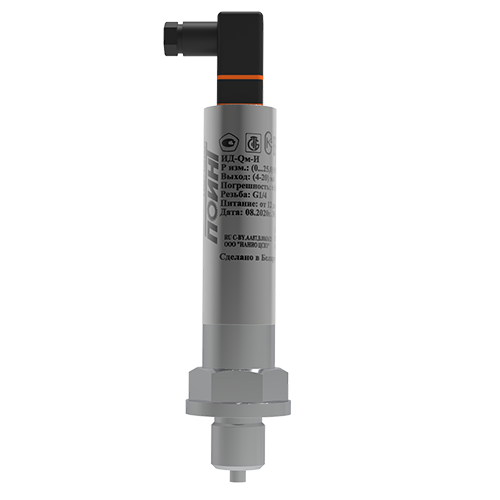

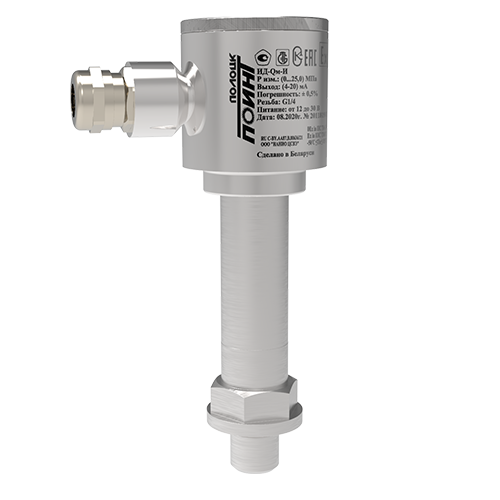

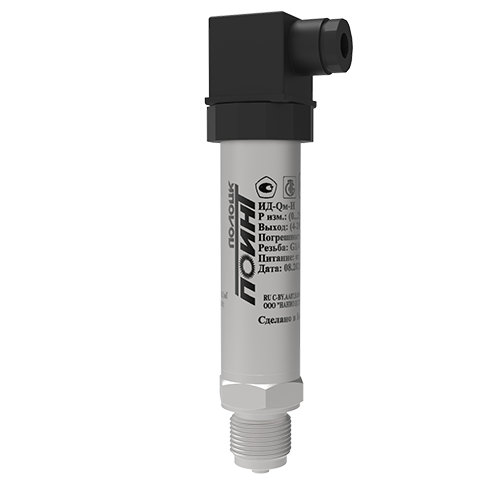

Датчики стандартного исполнения ИД-Q
Датчики ИД-Q предназначены для непрерывного измерения и преобразования величины измеряемого параметра – абсолютного (А) и избыточного (И) давления, в том числе вакуумметрического, вакуумметрического-избыточного (И), гидростатического давления и разности давлений (Р) нейтральных и агрессивных сред, газообразного кислорода и кислородосодержащих газовых смесей в электрический сигнал постоянного тока (4-20)мА.
Датчики модификации «И» могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.
Датчики соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.
По сейсмостойкости датчики обладают прочностью и устойчивостью по МSК-64 9 баллов при уровне установки над нулевой отметкой до 70 м.
Датчики по устойчивости к воздействию температуры и влажности окружающего воздуха - относятся к группе Д3 ГОСТ 12997, с рабочим диапазоном температуры окружающего воздуха от минус 50 ºC до 85 ºC.
Диапазон температур рабочих сред:
- от минус 40 ºC до плюс 120 ºC (без разделителей); не допускать замерзания среды измерения вблизи датчика.
Примечание: свыше 120 ºC измерение с использованием мембранных разделителей, радиатора или импульсной трубки.
Средний срок службы – не менее 12 лет.

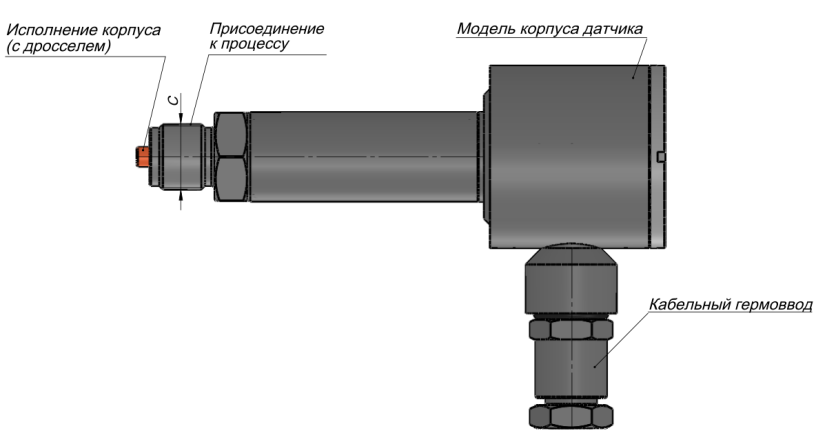

Схема условного обозначения датчиков давления модификации ИД-Q (схема заказа)
Пример записи условного обозначения ИД-Q
Датчик Давления |
1- | 2- | 3- | 4- | 5- | 6- | 7- | 8- | 9- | 10- | 11- | 12- |
ИД- | Qm | И- | Т- | Exdb- | IIC- | T6- | (0...1.6)- | (±0.5)- | М20х1,5- | E- | МГ(3-7)- | IIP65 |
---|
Параметр | Значение |
|||
1 | Модификация датчика | Qк, Qм | ||
2 | Вид измеряемого давления | И, А | ||
3 | Корпус | Тр, Тр1, Т, Н1, Н2 | ||
4 | Вид взрывозащиты | Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) При отсутствии не указывается |
||
5 | Группа взрывозащищенного оборудования | IIA, IIB, IIС, IIIA, IIIB, IIIС При отсутствии не указывается |
||
6 | Температурный класс | Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т80℃…Т445℃ - (пылевые среды) При отсутствии не указывается |
||
7 |
Диапазон измерений, МПа |
Qк | Qм | |
И | от 0 до 0,6…5 | от минус 0,1 до 100 | ||
А | нет | от 0,01 до 2,5 | ||
8 | Пределы допускаемой основной приведенной погрешности при измерении давления, % | ± 0,5; ± 1 | от 0 до 0,1 (±0,5; ± 1) от 0,1 до 100 (± 0,25; ± 0,5; ± 1) |
|
9 | Присоединение к процессу | М20х1,5; G1/2 и др. | ||
10 | Модификация присоединение к процессу | И1; И2; Е; ВР; ВР1; ВР2; ВМ; Д; D9; Clamp; Ф и др. | ||
11 | Электрическое присоединение или кабельный ввод | ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем/ DIN А, DIN С; 4Р; 6Р и др. | ||
12 | Степень защиты оболочки | IP20, IP45, IP54, IP65-68, (по согласованию с заказчиком IPX9) |
Примечание: Датчики данного исполнения обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20) мА.
1 - Qк – измерительная ячейка с прямым контактом с измеряемой средой;
Qм – измерительная ячейка изолированная от измеряемой среды.
2 - Изготавливаются с различными диапазонами измерений, находящихся внутри указанного диапазона кПа, МПа.
Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
