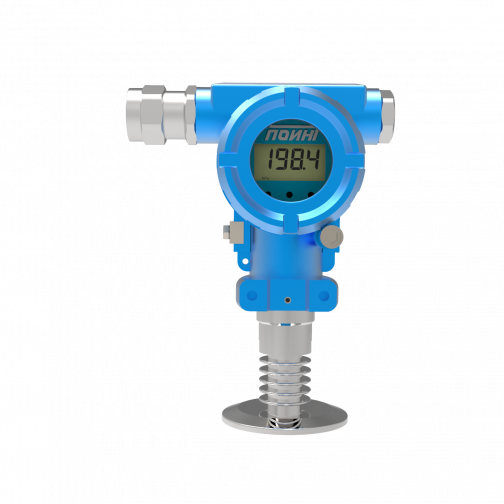

Интеллектуальные датчики давления ИД-F
Датчики ИД-F предназначены для непрерывного измерения и преобразования величины измеряемого параметра – абсолютного (А) и избыточного (И) давления, в том числе вакуумметрического, вакуумметрического-избыточного (И), гидростатического давления и разности давлений (Р) нейтральных и агрессивных сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный электрический выходной сигнал постоянного тока или напряжения постоянного тока, так же в цифровой сигнал для передачи по протоколу HART.
Датчики модификации «И» могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.
Датчики соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.
По сейсмостойкости датчики обладают прочностью и устойчивостью по МSК-64 9 баллов при уровне установки над нулевой отметкой до 70 м.
Датчики по устойчивости к воздействию температуры и влажности окружающего воздуха - относятся к группе Д3 ГОСТ 12997, с рабочим диапазоном температуры окружающего воздуха от минус 50 ºC до 85 ºC. Для модификаций с жидкокристаллическим и светодиодным индикатором, диапазон рабочих температур минус 40 ºC до плюс 70 ºC. Использование ЖКИ в других диапазонах температуры окружающего воздуха не приводит к его повреждению при этом возможно отсутствие индикации.
Диапазон температур рабочих сред:
- от минус 40 ºC до плюс 120 ºC (без разделителей); не допускать замерзания среды измерения вблизи датчика.
Примечание: свыше 120 ºC измерение с использованием мембранных разделителей, радиатора или импульсной трубки.
Средний срок службы – не менее 12 лет.
Схема условного обозначения датчиков давления модификации ИД-F (схема заказа)
Пример записи условного обозначения ИД-F
Датчик давления |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
ИД | F | И | Ти | Exia | IIC | T6 | (4-20)мА | (0...1,6) | (±0,1) | t(+5…+40) | G1/2 | И | МГ(7-13) | IP67 |
Параметр | Значение |
||
1 | Модификация датчика | F | |
2 | Вид измеряемого давления | И, А, P | |

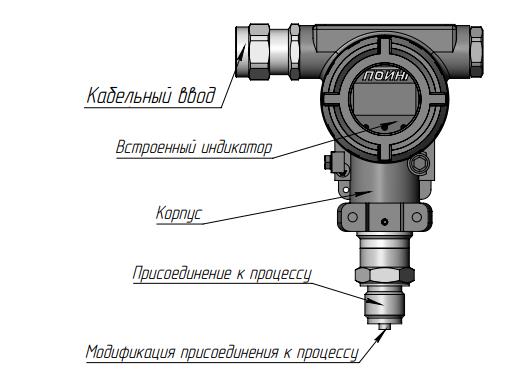

3 | Корпус | Тр, Тр1, Т,Ти , Н1, Н2, Н3и, Н, Ни,ТН, ТНи | |
4 | Вид взрывозащиты | Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) При отсутствии не указывается |
|
5 | Группа взрывозащищенного оборудования | IIA, IIB, IIС, IIIA, IIIB, IIIС При отсутствии не указывается |
|
6 | Температурный класс | Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т80℃…Т445℃ - (пылевые среды) При отсутствии не указывается |
|
7 | Выходной интерфейс | Линейная хар-ка: (4-20)мА, (0-5)мА, (0-10)мА, (0-20)мА, (0,2-10)В, (0,4 -2)В, (0,2-5)В Корнеизвлекающая хар-ка: (4-20)мА√, (0-5)мА√ и т.д. |
|
8 | Протокол связи |
HART |
|
9 |
Диапазон измерений/ установленный диапазон, (измеряемый параметр): Мпа |
И | от минус 0,1 до 100 |
А | от 0,01 до 3,5 | ||
Р | от - 3 до 3 | ||
10 | Пределы допускаемой основной приведенной погрешности от диапазона измерения выходного сигнала, (в зависимости от модификации и настройки) | ± 0,0253 ± 0,05 ± 0,075 ± 0,1 ± 0,15 ± 0,2 ± 0,25 ± 0,5 ± 1 |
|
11 | Диапазон температурной компенсации ℃ | внутри диапазона от минус 40 до 85 При отсутствии не указывается |
|
12 | Присоединение к процессу | М20х1,5; G1/2 и др. | |
13 | Модификация присоединение к процессу | И1; И2; Е; ВР; ВР1; ВР2; ВМ; Д; D9; П; С; Clamp; Ф; ФР; ФР/К; УФ; РР; СР; DRD; PSV и др. | |
14 | Электрическое присоединение или кабельный ввод | ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем/ DIN А, DIN С; 4Р; 6Р и др | |
15 | Степень защиты оболочки | IP20, IP45, IP54, IP65-68 (по согласованию с заказчиком IPX9) |
Примечание:
1 - Изготавливаются с различными диапазонами измерений, находящихся внутри указанного диапазона кПа, МПа.
2 - Температурная компенсация возможна только для датчиков с верхним пределом измерения до 16 МПа.
3 - только для датчиков с верхними пределами измерения от 0,4 до 3,5 МПа.
Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
