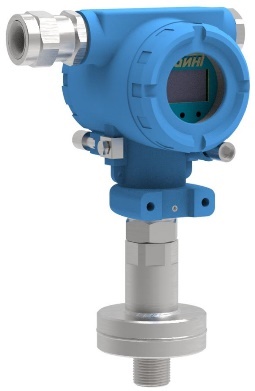

Датчики давления серии ИД-F с мембранными разделителями сред
Мембранные разделители сред рекомендуется для измерения давления в случаях, когда контакт среды с чувствительным элементом датчика давления нежелателен (высокотемпературные или низкотемпературные, агрессивные среды и т.п.)
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
ИД- |
F- |
И- |
Ти- |
Ex ia |
IIC |
T6 |
(4-20)мA- |
(0…1600)кПа- |
(±0,1)- |
t(+5…+40)- |
ФР |
/К- |
DN50 |
L5- |
МГ(7-13)- |
IP65 |
(PN40, |
Е) |
| 1 | Модификация датчика |
F |
||
| 2 | Вид измеряемого давления |
И, А, Р |
||
| 3 | Корпус |
Тр, Тр1, Т, Ти, Н1, Н2, Н3, Н, Ни, ТН, ТНи |
||
| 4 | Вид взрывозащиты |
Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) При отсутствии не указывается |
||
| 5 | Группа взрывозащищенного оборудования |
IIA, IIB, IIС, IIIA, IIIB, IIIС При отсутствии не указывается |
||
| 6 | Температурный класс |
Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т80℃…Т445℃ - (пылевые среды) При отсутствии не указывается |
||
| 7 | Выходной интерфейс |
Линейная хар-ка: (4-20)мА, (0-5)мА, (0-10)мА, (0-20)мА, (0,2-10)В, (0,4 -2)В, (0,2-5)В Корнеизвлекающая хар-ка: (4-20)мА√, (0-5)мА√ и т.д. |
||
| 8 | Протокол связи |
HART, SWIRE |
||
| 9 | Диапазон измерений/ установленный диапазон, (измеряемый параметр): Мпа1 |
И |
от минус 0,1 до 100 |
|
| А |
от 0,01 до 3,5 |
|||
| Р |
от 0,0006 до 3 |
|||
| 10 | Пределы допускаемой основной приведенной погрешности от диапазона измерения выходного сигнала, (в зависимости от модификации и настройки) , % |
± 0,251 ± 0,5 ± 1 |
||
| 11 | Диапазон температурной компенсации ℃ |
Внутри диапазона от минус 40 до 85 При отсутствии не указывается |
||
| 12 | Присоединение к процессу, тип мембранного разделителя |
ФР, РР, УФ, СФР, ПФР и др. |
||
| 13 | Наличие капиллярной линии |
При отсутствии не указывается |
||
| 14 | Номинальный диаметр фланца мембранного разделителя |
По ГОСТ, DIN, ANSI/ASME DN25, DN50, 2”, 3” и др. |
||
| 15 | Длина капиллярной линии |
До 10 м |
||
| 16 | Электрическое присоединение или кабельный ввод |
ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем/ DIN А, DIN С; 4Р; 6Р и др |
||
| 17 | Степень защиты оболочки |
IP20, IP45, IP54, IP65-68 (по согласованию с заказчиком IPX9) |
||
| 18 | Номинальное давление для фланцевого соединения |
По ГОСТ, DIN, ANSI/ASME PN16, PN40, Class 150, Class 300 и др. |
||
| 19 | Тип уплотнительной поверхности фланца |
По ГОСТ, DIN, ANSI/ASME В, C, D, Е, RF, SM, LM и др. |
||

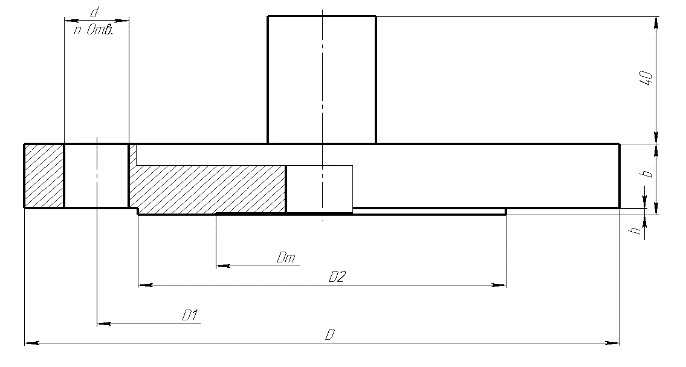

| ФР (мембранный разделитель с фланцевым присоединением) | |
  |
Фланцы по ГОСТ 33259-2015, DIN 1092-1, ASME/ANSI B 16.5 Пример записи: …-ФР-DN50 - ГОСТ, DIN …-ФР-2” - ASME/ANSI Для применения мембранного разделителя в особо агрессивных средах, возможно нанесение фторопластового покрытия на части контактирующие с рабочей средой. |

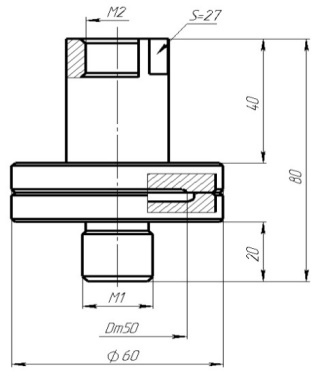

| РР (резьбовой мембранный разделитель) | |
  |
Размеры резьбы М1: М20х1,5, G ½ , G ¼, ½ NPT , ¼ NPT, М30х2, G1 Пример записи: …-М20х1,5-РР-… |

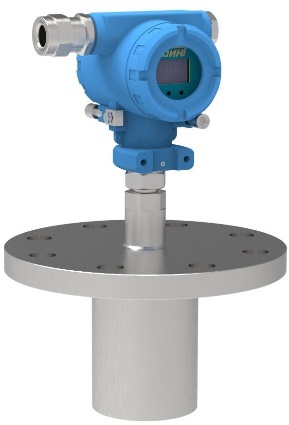

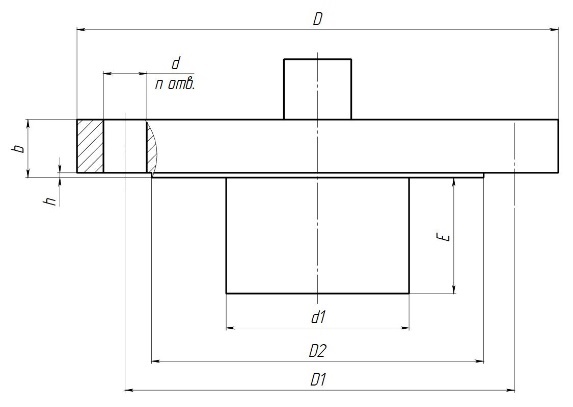

| УФ (мембранный разделитель с удлинённым фланцем), УФ/К(с капиллярной линией), С/УФ / П/УФ/К(для датчиков дифференциального давления с или без капиллярной линии) | |
  |
Фланцы по ГОСТ 33259-2015, Размер Е – 50, 100, 150 мм Размер d1 – для фланца Пример записи: |
|

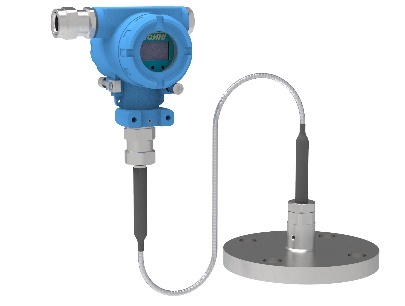

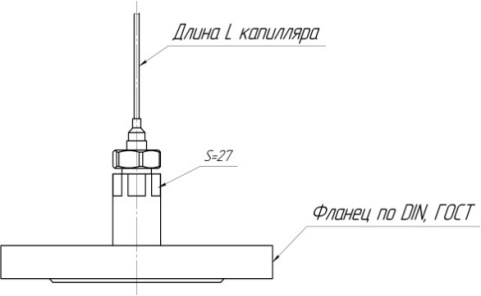

ФР/К (мембранный фланцевый разделитель с капиллярной линией) |
|
  |
Фланцы по ГОСТ 33259-2015, Длина капилляра L до 10м Пример записи: |
|

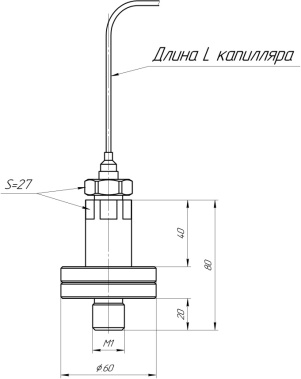

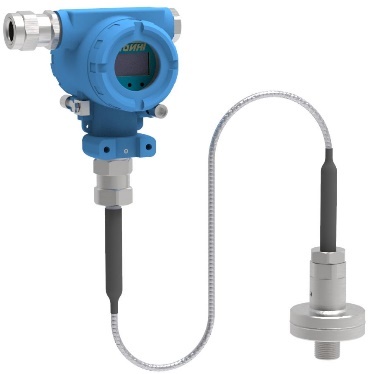

РР/К (мембранный резьбовой разделитель с капиллярной линией) |
|
  |
Размеры резьбы М1: Длина капилляра L до 10м Пример записи: |
|

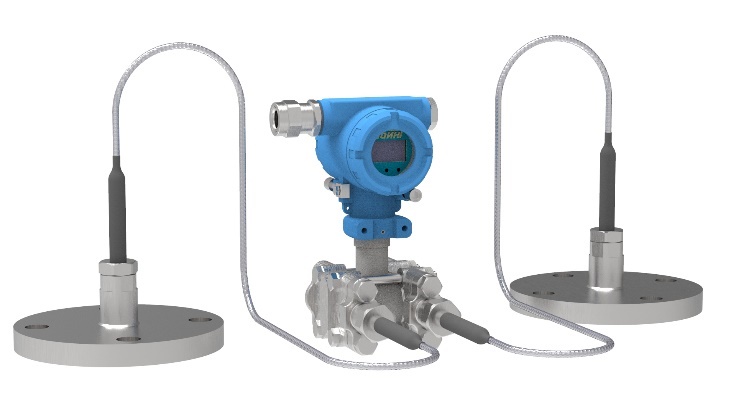

ПФР/К (датчик разности в исполнени «П» с одним или двумя мембранными фланцевыми разделителями и капиллярной линией) |
|
 |
Фланцы по ГОСТ 33259-2015, Длина капилляра L до 10м Пример записи: |
|
СФР/К (датчик разности в исполнени «С» с одним или двумя мембранными фланцевыми разделителями и капиллярной линией) |
|
 |
Фланцы по ГОСТ 33259-2015, Длина капилляра L до 10м Пример записи: |
|

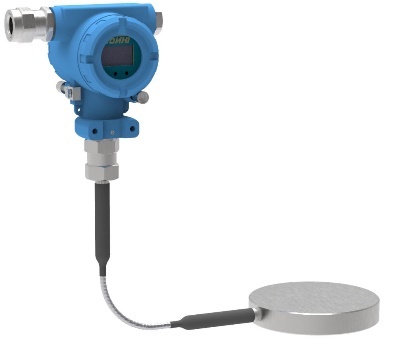

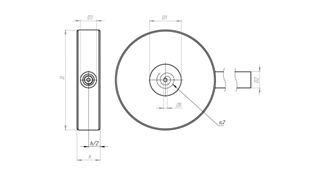

СР (мембранный разделитель ячеечного типа(«сэндвич»)), ССР/ПСР (для датчиков дифференциального давления) |
|
  |
Фланцы по ГОСТ 33259-2015, Длина капилляра L до 10м Пример записи: |
