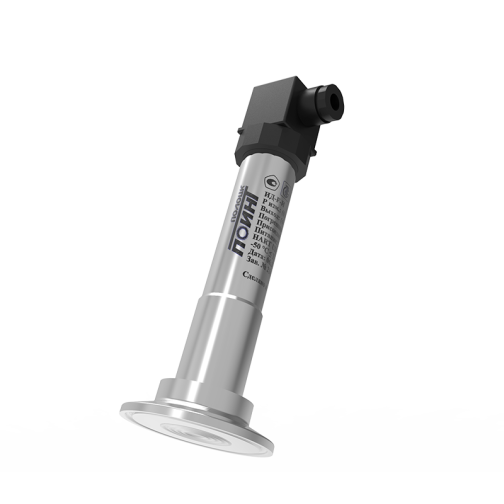

Датчики давления ИД-F для пищевой отрасли

Применяется аустенитная нержавеющая сталь или материал в соответствии с запросом заказчика

- технологические присоединения имеют асептическую конструкцию, обеспечивающую удобство и легкость очистки от загрязнений, а также присоединение через мембранный разделитель

-допустимые условия автоклавирования максимально до плюс 85 0С, 100 % относительной влажности

- степень защиты оболочек по ГОСТ 14254 (IEC 60529 ) включая IP 68 и IP X9

Схема условного обозначения датчиков давления модификации ИД-F (схема заказа)

Пример записи условного обозначения ИД-F

Датчик давления	1	2	3	4	5	6	7	9	10	11	12	13	14	15
ИД	F	И	Тр	-	-	-	(4-20)мА	(0...1,6)	(±0,5)	t(-10…+40)	ФР/3Р	1,5 Clamp	4Рв	IP67

	Параметр	Значение
1	Модификация датчика	F
2	Вид измеряемого давления	И, А
3	Корпус	Тр, Тр1, Н1
4	Вид взрывозащиты	Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) При отсутствии не указывается
5	Группа взрывозащищенного оборудования	IIA, IIB, IIС, IIIA, IIIB, IIIС При отсутствии не указывается
6	Температурный класс	Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т80℃…Т445℃ - (пылевые среды) При отсутствии не указывается
7	Выходной интерфейс	Линейная хар-ка: (4-20)мА, (0-5)мА, (0-10)мА, (0-20)мА, (0,2-10)В, (0,4 -2)В, (0,2-5)В К
8	Протокол связи	HART При отсутствии не указывается
9	Диапазон измерений/ установленный диапазон, (измеряемый параметр): Мпа	И	от минус 0,1 до 7
		А	от 0,01 до 2,5
10	Пределы допускаемой основной приведенной погрешности от диапазона измерения выходного сигнала, (в зависимости от модификации и настройки)	± 0,25 ± 0,5 ± 1
11	Диапазон температурной компенсации ℃	Расширенный: от минус 40 до 85 Стандартный: от минус 10 до 40
12	Присоединение к процессу	Таблица 1.2
13	Модификация присоединение к процессу	Clamp (ISO2852, DIN32676); DRD(фланцевое присоединение DN50 с накидным фланцем); ГМ (DIN11851 "молочная гайка"); CL2 (аналог Clean-Adapt), УНР (Универсальное резервуарное присоединение 44мм) и др.
14	Электрическое присоединение или кабельный ввод	МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; DIN А, DIN С; 4Р; и др
15	Степень защиты оболочки	IP65-68 (по согласованию с заказчиком IPX9)

Примечание:

1 - Изготавливаются с различными диапазонами измерений, находящихся внутри указанного диапазона кПа, МПа.

Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

ВМ (внешняя мембрана)
	G3/4" G1" G1 1/2" М30х2 М24х1,5 G1/2" М20х1,5
CL
	G1”
Clamp
	DIN 32676 1,5", 2"
ГМ
	DN25 DN40 DN50 DIN 11851-2013
DRD
	Фиксированный типоразмер Диаметр посадочного места 65 мм
