Датчики для измерения температуры воздуха
Датчики данного типа могут быть изготовлены как в модификации без унифицированного
выходного сигнала (ТС-Б), так и с унифицированным выходным сигналом (ТС-Б-У).
Назначение
Датчики данного типа предназначены для крепления на плоской поверхности. Используются, преимущественно, для измерения температуры воздуха.
Представлены как в общепромышленном, так и во взрывозащищенном исполнении.

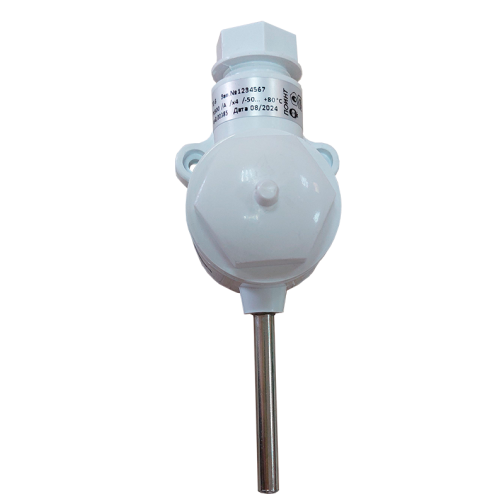

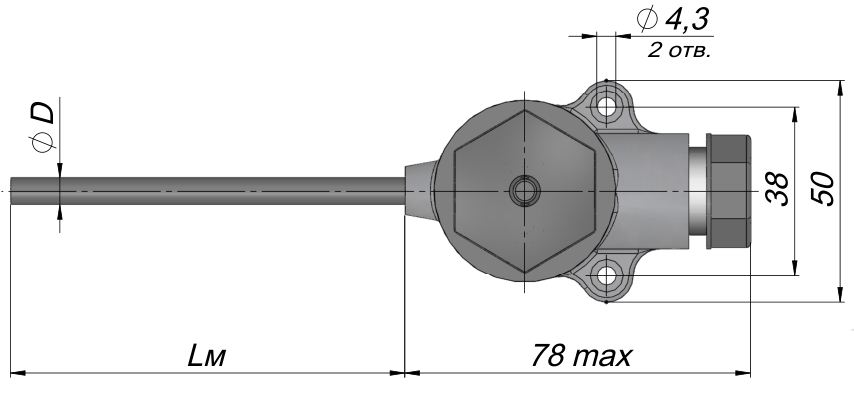

Датчики температуры с «прямой» клеммной головой «И»
| Тип датчика температуры | ТС-Б; ТС-Б-У |
| Степень защиты | IP65 |
| Вид взрывозащиты | нет |
| Диапазон измерений, °С | от -50 до +85 |
| Диаметр монтажной части D, мм | 6; 8 |
| Длина монтажной части Lм, мм | 50; 60; 80; 100; 120 |
| Тип крепления | нет |
| Установка ПИ (модификация ТС-Б-У) |
(4-20) мА |
Пример записи условного обозначения датчиков для измерения температуры воздуха
ТС-Б-Pt100-B-x2-П-(от -40 до +50)-80/6-И
что означает термопреобразователь сопротивления модификации ТС-Б, с НСХ Pt100, классом допуска B, двухпроводная схема соединения х2, с погружной монтажной частью П, с диапазоном измерения от -40 °С до +50 °С, с длиной монтажной части Lм=80 мм, диаметром монтажной части D=6 мм, с «прямой» клеммной головой И.
ТС-Б-У-(4-20)мА-(±0,5)-П-(от 0 до +80)-60/6-И
что означает термопреобразователь сопротивления модификации ТС-Б-У, с унифицированным выходным сигналом (4-20)мА, основной приведенной погрешностью ±0,5 %, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +80 °С, с длиной монтажной части Lм=60 мм, диаметром монтажной части D=6 мм, с «прямой» клеммной головой И.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

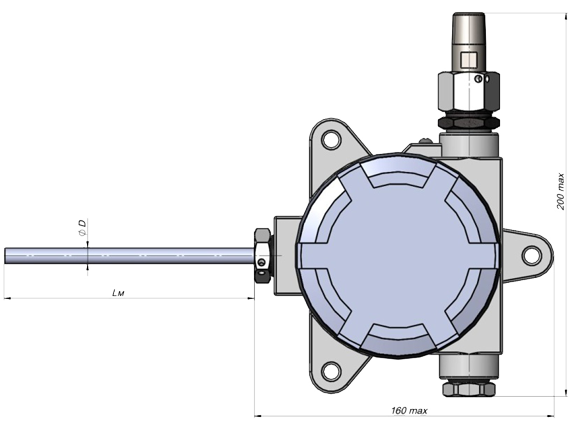

Датчики температуры с клеммной головой «П»
| Тип датчика температуры | ТС-Б; ТС-Б-У | |
| Степень защиты | IP65-68 | |
| Кабельный ввод | DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем. | |
| Вид взрывозащиты | Ex ia; Ex db; Ex dbia |
|
| Диапазон измерений, °С | от -50 до +85 | |
| Диаметр монтажной части D, мм | 6; 8; 10 | |
| Длина монтажной части Lм, мм |
ØD: 6 | 50; 60; 80; 100; 120 |
| ØD: 8; 10 | 50; 60; 80; 100; 120; 160; 200; 250; 320 | |
| Тип крепления | нет | |
| Установка ПИ (модификация ТС-Б-У) | (4-20) мА; (0-5) мА; HART | |
Пример записи условного обозначения датчиков для измерения температуры воздуха во взрывозащищенном исполнении
ТС-Б-ExiaIICT6-Pt100-A-x4-П-(от 0 до +85)-100/6-П-МГТ
что означает термопреобразователь сопротивления модификации ТС-Б, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», с НСХ Pt100, классом допуска B, четырёхпроводная схема соединения х4, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +85 °С, с длиной монтажной части Lм=100 мм, диаметром монтажной части D=6 мм, с клеммной головой П, с металлическим кабельным вводом для крепления кабеля, проложенного в трубе МГТ.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

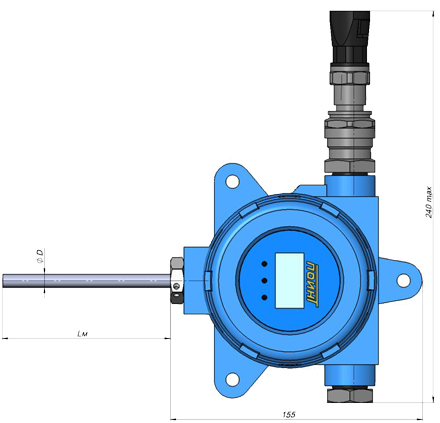

Датчики температуры с клеммной головой «Пи»
| Тип датчика температуры | ТС-Б-У | |
| Степень защиты | IP65-68 | |
| Кабельный ввод | DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем. | |
| Вид взрывозащиты | Ex ia; Ex db; Ex dbia; |
|
| Диапазон измерений, °С | от -40 до +70 | |
| Диаметр монтажной части D, мм | 6; 8; 10 | |
| Длина монтажной части Lм, мм |
ØD: 6 | 50; 60; 80; 100; 120 |
| ØD: 8; 10 | 50; 60; 80; 100; 120; 160; 200; 250; 320 | |
| Тип крепления | нет | |
| Установка ПИ | (4-20) мА; (0-5) мА; HART | |
| Вид индикации | ИЖЦ | |
| Используется только для модификаций ТС-Б-У | ||
Пример записи условного обозначения датчиков для измерения температуры воздуха во взрывозащищенном исполнении
ТС-Б-У-ExdbIICT6-(4-20)мА(HART)-(±0,25)-П-(от 0 до +70)-120/6-Пи-ИЖЦ-МГБ-П
что означает термопреобразователь сопротивления модификации ТС-Б-У, с видом взрывозащиты «взрывонепроницаемая оболочка» ExdbIICT6, с цифровым протоколом HART, совмещенным с унифицированным выходным сигналом (4-20) мА, с пределом основной приведенной погрешности ±0,25 %, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +70 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=6 мм, с клеммной головой Пи, с видом индикации ИЖЦ (жидкокристаллический индикатор), с металлическим кабельным вводом для крепления кабеля в пластиковом рукаве МГБ-П.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
