Датчики температуры для измерения выхлопных газов турбин

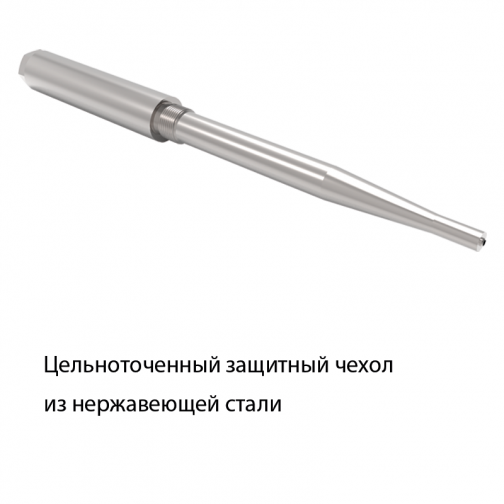

В преобразователе термоэлектрическом ТП-Б применяется цельноточенный защитный чехол из нержавеющей стали AISI 321. В зависимости от температуры эксплуатации и требований заказчика по среде измерения материал защитного чехла может быть:
- AISI 316L / AISI 316Ti / AISI 310 / AISI 347 / Inconel 600 / ХН45Ю / ХН78Т

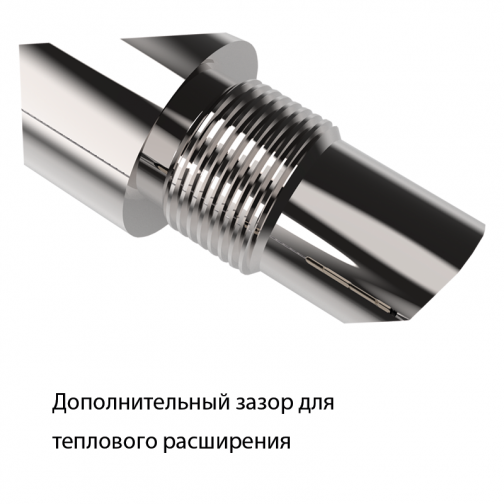

В данных термопарах применяется присоединительная резьба к процессу G1 с дополнительным зазором для теплового расширения. Это связано с разностью линейного расширения материала обечайки турбины и материала защитного чехла термопары.
По требованию заказчика присоединительная резьба может быть любого типоразмера: М, К, G, R, NPT, NPTF, UNC, UNF.

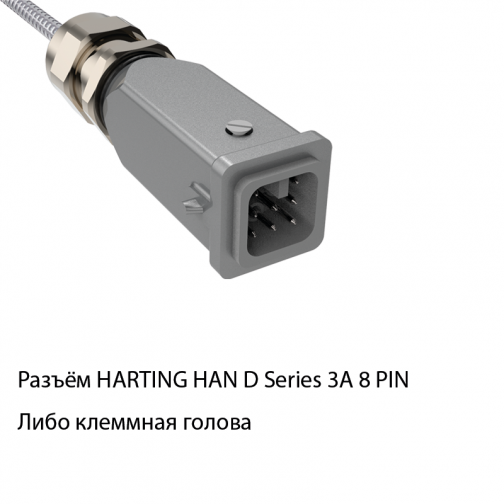

В качестве узла коммутации может быть использована клеммная голова, вынесенный клеммный ящик с вторичными преобразователями.
| Тип датчика температуры | ТС-Б; ТС-Б-У; ТП-Б; ТП-Б-У |
| Варианты исполнения клеммной головы | А; Б; Бпр; Бм; Л8; С; Я; Яб; М; М2; Н1; Нб; Т; П |
| Степень защиты | IP40-68 |
| Кабельный ввод* | DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М |
| Вид взрывозащиты | Ex ia Ex db; Ex dbia |
| Диаметр монтажной части D, мм | 29 |
| Длина монтажной части Lм, мм* | 320; 335 |
| Длина наружной части Lo, мм* | 1500* |
| Тип крепления | НШ |
| Типоразмер крепления | М, К, G, R, NPT, NPTF, UNC, UNF. |
| Установка ПИ (модификация ТС-Б-У / ТП-Б-У) | (4-20) мА; (0-5)мА; HART |
* Стандартное предложение. По требованию заказчика тип термопары, класс допуска, количество спаев, материал оболочки, диаметр термопарного кабеля может быть отличным.
Пример записи условного обозначения датчиков температуры
ТП-Б-ExiaIICT6-TХА(К)-2-ИИИ-К-(от 0 до +800)-320/29-НШ.300/44.G1*-Б-1500-Л8-IP40
что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХА(К), классом допуска 2, с тройным, изолированным от корпуса спаем ИИИ, с кабельной погружной частью К, с диапазоном измерения от 0 °С до +800 °С, с длиной монтажной части Lм=320 мм, диаметром монтажной части D=29 мм, с неподвижным штуцером НШ, с длиной наружной части Lо=300 мм, с диаметром наружной части Dо=44мм, с типоразмером крепления (резьба) G1* выполненая с учетом температурного расширения, исполнение кабельное.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
