Датчики температуры с элементом крепления "молочная" гайка
Датчики температуры с элементом крепления подвижная шлицевая гайка ПГш («молочная» гайка) нашли широкое применение в тех отраслях промышленности, где требуется соблюдение санитарно-гигиенических правил (фармацевтическая, пищевая промышленность).
Ключевым моментом этих отраслей является соблюдение следующих принципов:
1. Предотвращение попадания бактерий снаружи внутрь системы.
2. Предотвращение задержания ингредиентов рабочей среды в частях / зазорах /деталях соединения.
3. Обеспечение качественной безразборной мойки.
4. Легкий монтаж и демонтаж.
5. Надежность, химическая, температурная и прочая стойкость.
Перечисленным выше требованиям в полной мере отвечают датчики температуры с клеммной
головой из нержавеющей стали и исполнением крепежной части «ПГш» - подвижная шлицевая гайка.
Датчики температуры могут быть представлены как в модификации ТС-Б/ТП-Б, так и в модификации ТС-Б-У/ТП-Б-У (со встроенным преобразователем измерительным).
| Тип датчика температуры | ТС-Б; ТС-Б-У; ТП-Б; ТП-Б-У |
| Варианты исполнения клеммной головы | Н1; Нб |
| Степень защиты | IP65-68 |
| Кабельный ввод | DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М |
| Вид взрывозащиты | Ex ia Ex db; Ex dbia |

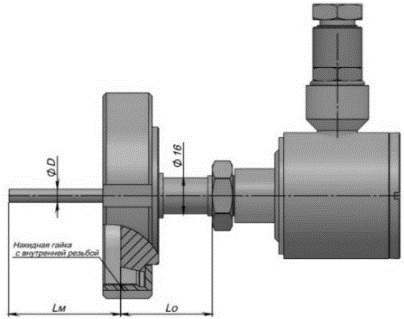

| Диаметр монтажной части D, мм | 6; 8; 10; 12 |
| Длина монтажной части Lм, мм | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 |
| Длина наружной части Lо, мм* | 50; 60; 80; 120 |
| Тип крепления | ПГш |
| Типоразмер крепления | Rd52x1/6; Rd58х1/6; Rd65х1/6; Rd78х1/6 |
| Установка ПИ (модификация ТС-Б-У/ТП-Б-У) |
(4-20) мА; (0-5)мА; HART |
* Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном измерения до плюс 250 °С; 80 мм и более с диапазоном до плюс 400 °С; 120 мм и более с диапазоном до плюс 800 °С; 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
Пример записи условного обозначения датчиков температуры
ТП-Б-ТХК(L)-2-И-П-(от 0 до +200)-100/6-ПГш.60/16.Rd52x1/6-Н1-МГ
что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +200 °С, с длиной монтажной части Lм=100 мм, диаметром монтажной части D=6 мм, с подвижной шлицевой гайкой ПГш, с длиной наружной части Lо=60 мм, с диаметром наружной части Dо=16 мм, с типоразмером крепления (резьба) Rd52x1/6, с клеммной головой (из нержавеющей стали) Н1, с металлическим кабельным вводом для фиксации небронированного кабеля МГ.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
