Датчики температуры с ручкой

Состоят данные датчики температуры из чувствительного элемента, помещенного в защитную трубку, удобной ручки для манипуляции датчиком и гибкого кабеля для подключения к внешнему устройству. Датчики данного типа предназначены для измерения температуры мягких, сыпучих, жидких и твердых сред.

Изготавливаются только в модификации без унифицированного выходного сигнала (ТС-Б/ТП-Б).

К(ручка)

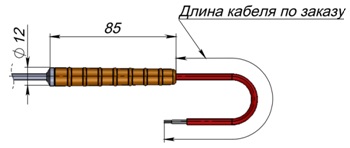

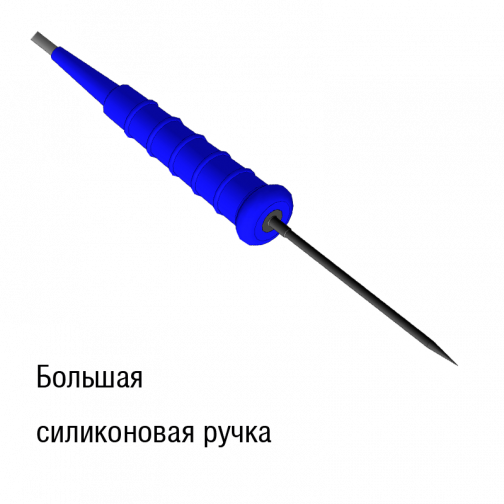

Кс(силиконовая ручка)

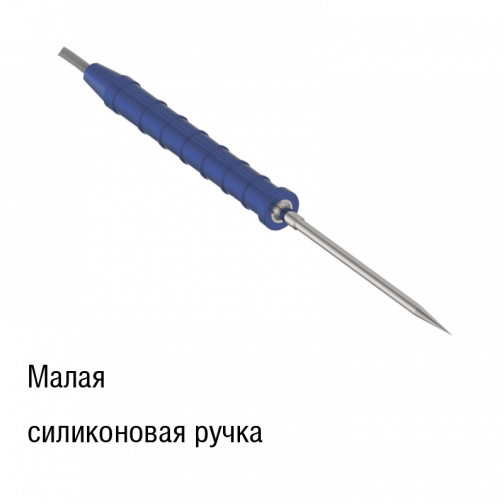

Ксм(силиконовая ручка "малая")

Параметр	Возможные значения
Тип датчика температуры	ТС-Б; ТП-Б;
Степень защиты	IP45, IP65-68
Вид взрывозащиты	нет
Диаметр монтажной части D, мм	3; 4; 5; 6; 8; 10
Исполнение монтажной части/диаметр монтажной части D, мм	П	3; 4; 5; 6; 8; 10
	Пи	3; 4; 5; 6
	Пв	6; 8; 10
	Пб	6; 8; 10
Длина монтажной части Lм, мм/диаметр монтажной части D, мм	50; 60; 80; 100; 120	4
	50; 60; 80; 100; 120; 160; 200	5
	50; 60; 80; 100; 120; 160; 200; 250; 320	6
	50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150	8;10
*Длина кабеля Lк, мм**	500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 5000
Тип крепления	нет
*Длина кабеля по умолчанию 1500 мм.

Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

Км(ручкая "малая")

Кб(ручка для бура)

Параметр	Возможные значения
Тип датчика температуры	ТС-Б; ТП-Б;
Степень защиты	IP45, IP65-68
Вид взрывозащиты	нет
Диаметр монтажной части D, мм	3; 4; 5; 6; 8; 10
Исполнение монтажной части/диаметр монтажной части D, мм	П	3; 4; 5; 6; 8; 10
	Пи	3; 4; 5; 6
	Пв	6; 8; 10
	Пб	6; 8; 10
Длина монтажной части Lм, мм/диаметр монтажной части D, мм	50; 60; 80; 100; 120	4
	50; 60; 80; 100; 120; 160; 200	5
	50; 60; 80; 100; 120; 160; 200; 250; 320	6
	50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150	8;10
*Длина кабеля Lк, мм**	500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 5000
Тип крепления	нет
*Длина кабеля по умолчанию 1500 мм.

Пример записи условного обозначения датчиков температуры «с ручкой Км»

ТП-Б-ТХК(L)-2-И-П-(от 0 до +150)-80/6-Км-1500

что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +150 °С, с длиной монтажной части Lм=80 мм, диаметром монтажной части D=6 мм, с «малой» ручкой Км, с длиной кабеля Lк=1500 мм.

Пример записи условного обозначения датчиков температуры «с ручкой Кб»

ТС-Б-Pt100-А-х4-П-(от -50 до +100)-120/8-Кб-1500

что означает термопреобразователь сопротивления модификации ТС-Б, с НСХ Pt100, класс допуска А, четырехпроводная схема соединения х4, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +100 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=8 мм, с ручкой Кб , с длиной кабеля Lк=1500 мм.

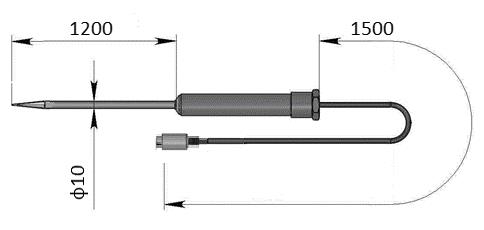

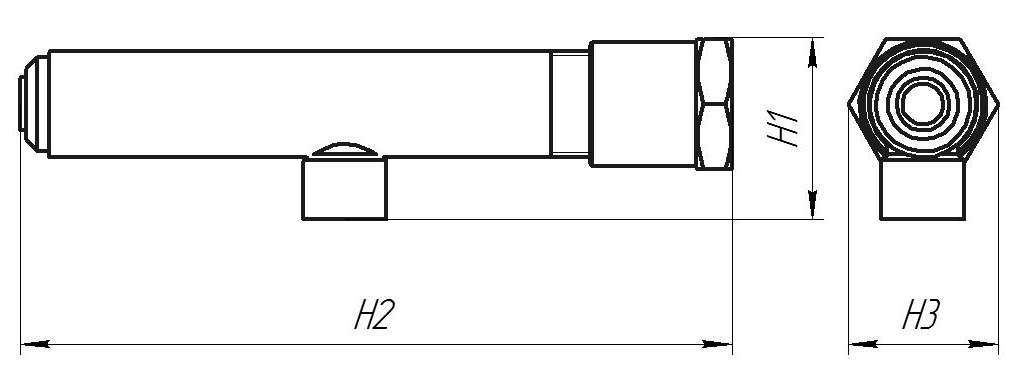

Кмет(металлическая ручка)

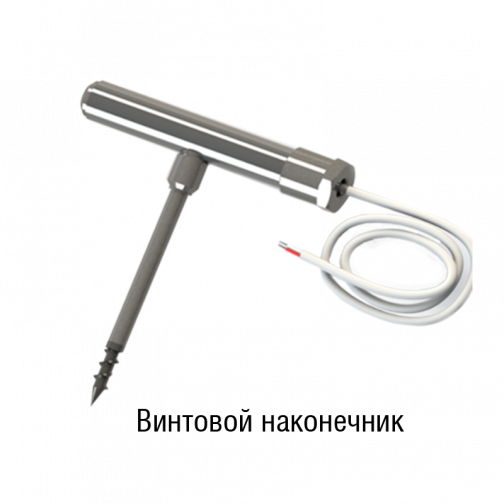

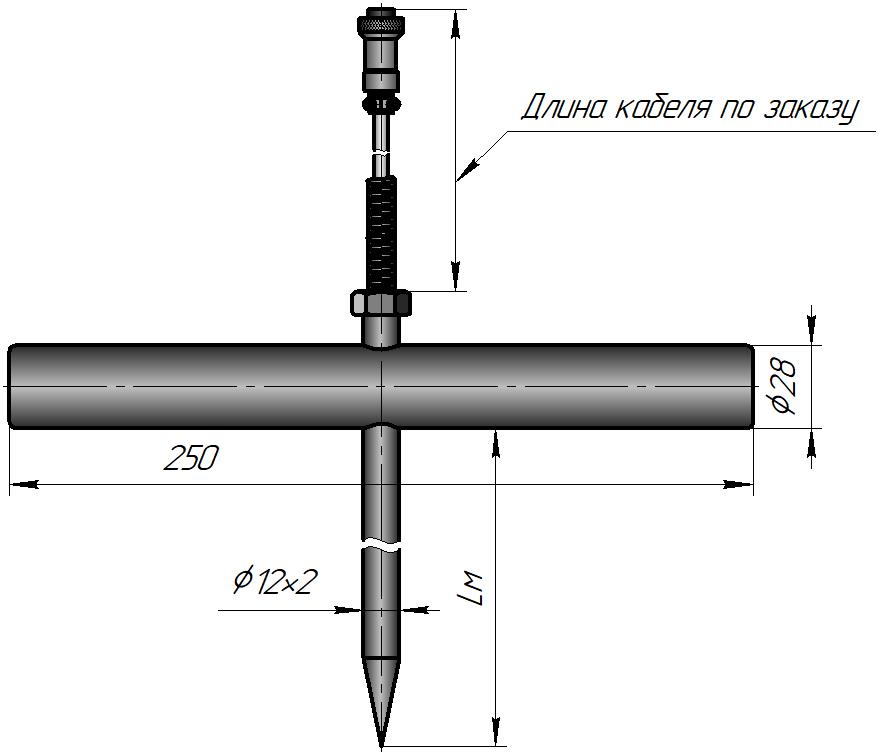

Кт(металлическая ручка Т-образная)

Параметр	Возможные значения
Тип датчика температуры	ТС-Б; ТП-Б;
Степень защиты	IP45, IP65-68
Вид взрывозащиты	нет
Диаметр монтажной части D, мм	3; 4; 5; 6; 8; 10
Исполнение монтажной части/диаметр монтажной части D, мм	П	3; 4; 5; 6; 8; 10
	Пи	3; 4; 5; 6
	Пв	6; 8; 10
	Пб	6; 8; 10
Длина монтажной части Lм, мм/диаметр монтажной части D, мм	50; 60; 80; 100; 120	4
	50; 60; 80; 100; 120; 160; 200	5
	50; 60; 80; 100; 120; 160; 200; 250; 320	6
	50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150	8;10
*Длина кабеля Lк, мм**	500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 5000
Тип крепления	нет
*Длина кабеля по умолчанию 1500 мм.
