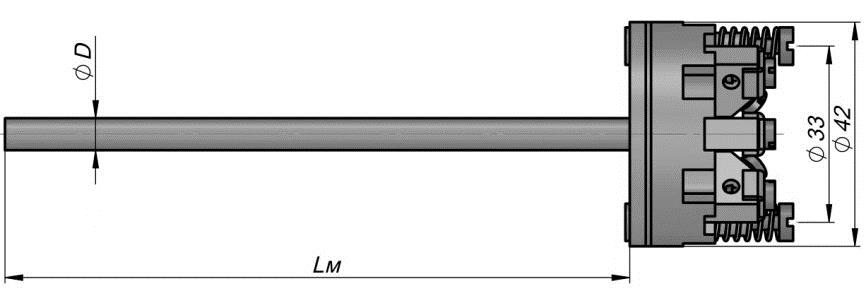

Датчики температуры с термометрической вставкой
Термометрическая вставка представляет собой подложку из нержавеющей стали, к которой приварен либо защитный чехол (ТС-Б), либо термопарный кабель (ТП-Б). Ак1 – с керамической
колодкой, Ак2 – с преобразователем измерительным, Ак3 – со свободными концами под установку
преобразователя измерительного.
Назначение
- Датчики температуры (ТС-Б, ТП-Б) данного исполнения имеют разборную конструкцию, что
позволяет проводить поверку и сервис вставки без извлечения всей сборки из процесса. В случае
необходимости замены вставки предпочтительно использование вставок со стандартными длинами.
- К достоинству термометрической вставки можно отнести наличие подпружиненных винтов для крепления ее в клеммной голове.
- Датчики температуры данного исполнения могут поставляться как без клеммной головы
(термометрическая вставка с защитной трубкой, IP00), так и в комплекте с клеммной головой (степень защиты определяется типом клеммной головы).
Датчики температуры с термометрической вставкой
| Тип датчика температуры | Ак1; Ак3; | Ак2 |
| ТС-Б; ТП-Б | ТС-Б-У; ТП-Б-У | |
| Степень защиты | IP00 | |
| Вид взрывозащиты | Ex ia – (газовые среды) (при отсутствии не указывается) |
|
|
Исполнение монтажной части |
П (прямое); К74 | |
| Диаметр монтажной части D, мм | ТП-Б: 1,5; 3; 4; 4,5; 6; 8 | |
| ТС-Б: 3; 4; 5; 6; 8 | ||
| Длина монтажной части L, мм | ØD: 1,5; 3; 4; 4,5 | 50; 60; 80; 100; 120 |
| ØD: 6 | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 | |
| ØD: 8 | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | |
Пример записи условного обозначения датчиков температуры с термометрической вставкой
| 1- | 2- | 3- | 4- | 5- | 6- | 7- | 8- | 9- |
| ТП-Б | ТХК(L) | 2 | И | К | (от -40 до +400) | 320 | 6 | АК1 |
ТП-Б-ТХК(L)-2-И-К-(от -40 до +400)-320/6-Ак1
что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с кабельной монтажной частью К, с диапазоном измерения от -40 °С до +400 °С, с длиной монтажной части Lм=320 мм, диаметром монтажной части D=6 мм, с термометрической вставкой Ак1.
Изготовление датчиков температуры с конструктивными параметрами отличными от
приведенных выше возможно только по согласованию с изготовителем!

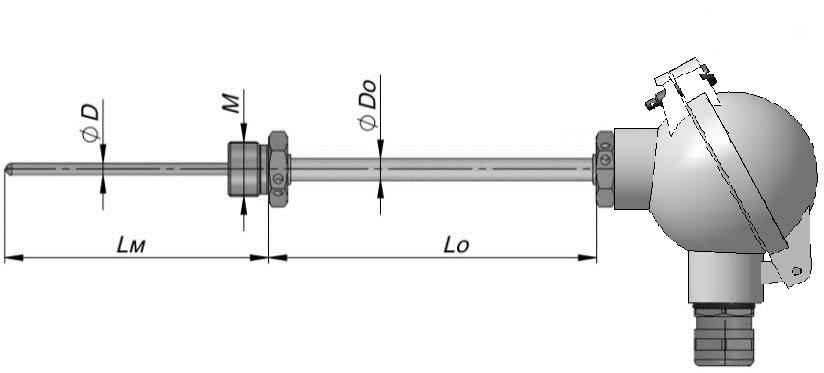

Датчики температуры с клеммной головой и со встроенной термометрической вставкой
| Тип датчика температуры | Ак1; Ак3 | Ак2 |
| ТС-Б; ТП-Б | ТС-Б-У; ТП-Б-У; | |
| Варианты исполнения клеммной головы | Д; Н1; Нб; С | |
| Степень защиты | IP65 - 68 | |
| Установка ПИ (модификация ТС-Б-У, ТП-Б-У) |
(4-20) мА; (0-5) мА; HART | |
| Кабельный ввод | Все | |
| Вид взрывозащиты | Ex ia Ex db; Ex dbia; |
|
| Исполнение монтажной части | П (прямое); К | |
| Диаметр монтажной части D, мм | ТП-Б: 1,5; 3; 4; 4,5; 6; 8 | |
| ТС-Б: 4; 5; 6; 8 | ||
| Длина монтажной части Lм, мм | ØD: 1,5; 3; 4; 4,5 | 50; 60; 80; 100; 120 |
| ØD: 6 | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 | |
| ØD: 8 | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | |
| Диаметр наружной части Dо (D), мм | 6(1,5); 6(3); 6(4); 6(4,5); 8(6); 10(8) | |
| Длина наружной части Lо, мм* | 50; 60; 80; 120; 160; 200 | |
| Тип крепления | ПШ; НШ; ПГ; НГ | |
| Типоразмер крепления | М16х1,5; G3/8; М20х1,5; G1/2; М24х1,5 | |
* Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном
измерения до плюс 250 °С; 80 мм и более с диапазоном до плюс 400 °С; 120 мм и более с диапазоном до плюс 800 °С; 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
Пример записи условного обозначения датчиков температуры с клеммной головой и со встроенной термометрической вставкой
ТС-Б-У-(4-20)мА-(±0,25)-П-(от 0 до +350)-120/6-ПШ.50/8.М20х1,5-С(Ак2) -ЛГ
что означает термопреобразователь сопротивления модификации ТС-Б-У, с унифицированным
выходным сигналом (4-20) мА, с пределом основной приведенной погрешности ±0,25 %, с погружной
монтажной частью П, с диапазоном измерения от 0 °С до +350 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=6 мм, с подвижным штуцером ПШ, с длиной наружной части Lо=50 мм, с диаметром наружной части Dо=8 мм, с типоразмером крепления (резьба М) М20х1,5, с клеммной головой Си, со встроенной термометрической вставкой (Ак2), с латунным кабельным вводом ЛГ.
Изготовление датчиков температуры с конструктивными параметрами отличными от
приведенных выше возможно только по согласованию с изготовителем!
