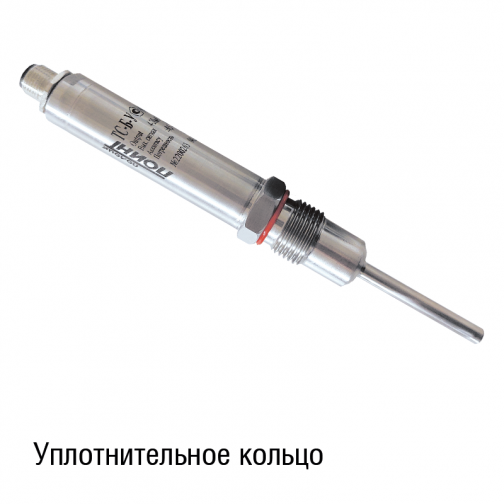

Датчики температуры с вторичным преобразователем (4-20) мА трубного исполнения
Датчики температуры могут быть представлены как в модификации ТС-Б/ТП-Б, так и в модификации ТС-Б-У/ТП-Б-У (со встроенным преобразователем измерительным).
| Тип датчика температуры | ТС-Б; ТС-Б-У |
| Варианты исполнения клеммной головы | 4Рв (вилка); 4Рвр (вилка+розетка) |
| Степень защиты | IP65-68 |
| Кабельный ввод | DIN (А), (С) |
| Вид взрывозащиты | Ex ia |

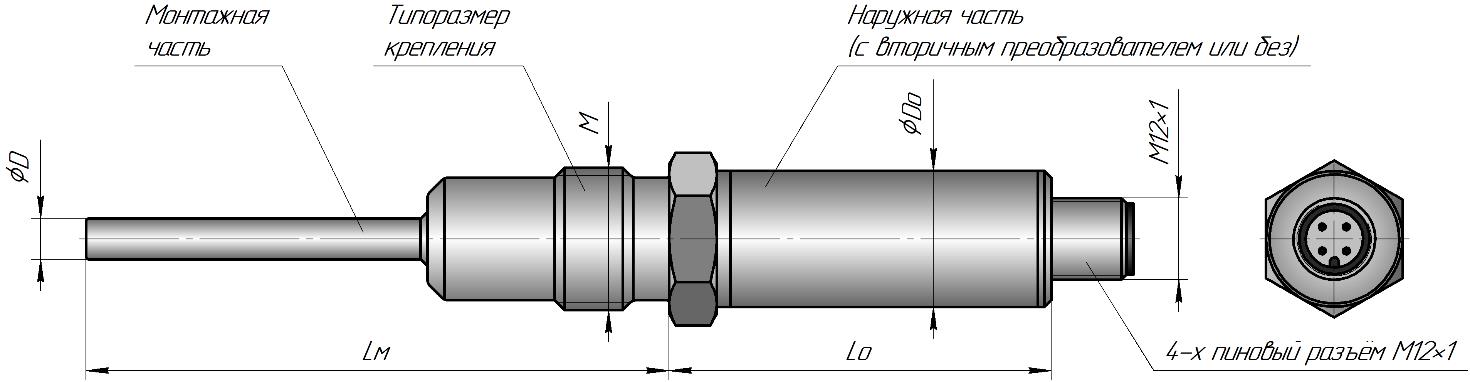

| Диаметр монтажной части D, мм | 6; 8; 10; 12 |
| Длина монтажной части Lм, мм | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 |
| Длина наружной части Lо, мм* | 50; 60; 80; 120 |
| Тип крепления | П |
| Установка ПИ (модификация ТС-Б-У/ТП-Б-У) |
(4-20) мА; HART |
* Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном измерения до плюс 250 °С; 80 мм и более с диапазоном до плюс 400 °С; 120 мм и более с диапазоном до плюс 800 °С; 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
Пример записи условного обозначения датчиков температуры
ТС-Б-У-(4-20)мА-(HART)-(±0,5)-П-(от -50 до +200)-85,5/6-НШ.84/20.G1/2-4P-IP68
что означает термопреобразователь сопротивления модификации ТС-Б-У, с цифровым протоколом HART, совмещенным с унифицированным выходным сигналом (4-20) мА, с пределом основной приведенной погрешности ±0,5 %, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +200 °С, с длиной монтажной части Lм=85,5 мм, диаметром монтажной части D=6 мм, с длиной наружной части Lо=84 мм, с диаметром
наружной части Dо=20 мм, с типоразмером крепления (резьба) G1/2 , исполнение клеммной головы разъем 4Р, степень защиты IP68.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
| Тип датчика температуры | ТС-Б; ТС-Б-У |
| Варианты исполнения клеммной головы | 4Рв (вилка); 4Рвр (вилка+розетка) |
| Степень защиты | IP65-68 |
| Вид взрывозащиты | Ex ia |

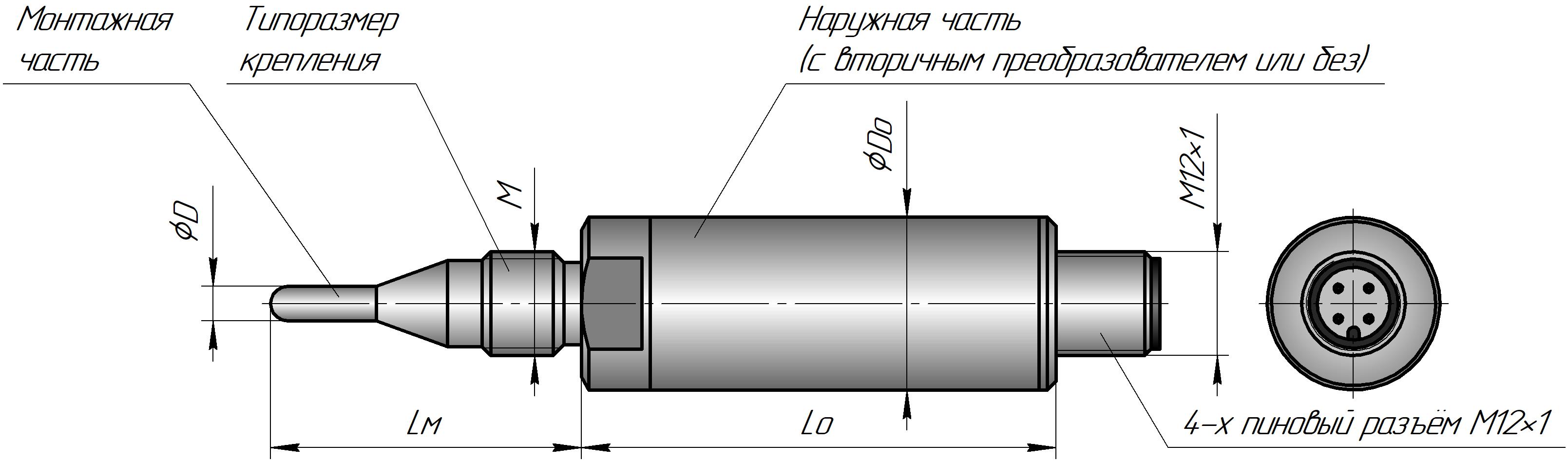

| Диаметр монтажной части D, мм | 6; 8; 10; 12 |
| Длина монтажной части Lм, мм | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 |
| Длина наружной части Lо, мм* | 50; 60; 80; 120 |
| Тип крепления | П |
| Установка ПИ (модификация ТС-Б-У/ТП-Б-У) |
(4-20) мА; HART |
* Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном измерения до плюс 250 °С; 80 мм и более с диапазоном до плюс 400 °С; 120 мм и более с диапазоном до плюс 800 °С; 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
Пример записи условного обозначения датчиков температуры

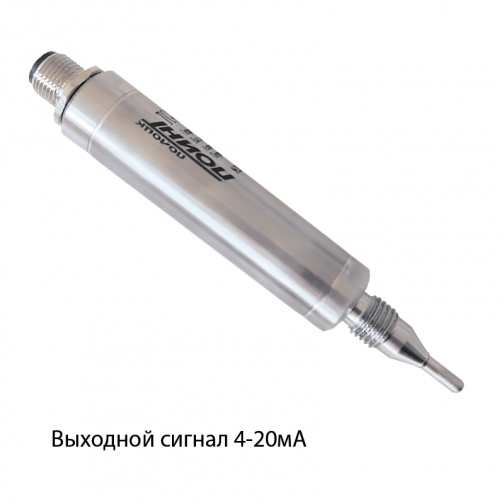

ТС-Б-У-(4-20)мА-(±0,5)-П-(от -50 до +150)-36/4-НШ.84/20.М12х1,5-4Р-IP68
что означает термопреобразователь сопротивления модификации ТС-Б-У, совмещенным с унифицированным выходным сигналом (4-20) мА, с пределом основной приведенной погрешности ±0,5 %, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +150 °С, с длиной монтажной части Lм=36 мм, диаметром монтажной части D=4мм, с длиной наружной части Lо=84 мм, с диаметром наружной части Dо=20 мм, с типоразмером крепления (резьба) М12х1,5 , исполнение клеммной головы разъем 4Р, степень защиты IP68.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
