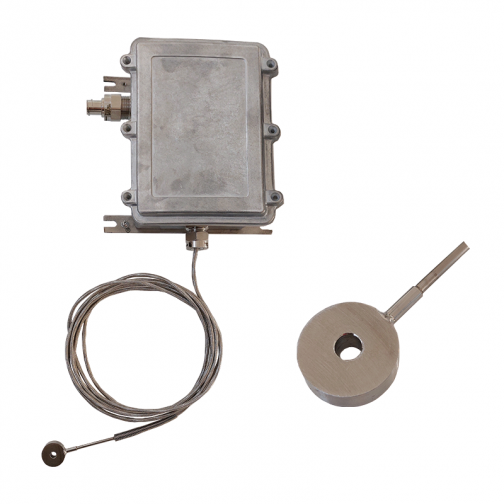

Преобразователь термоэлектрический кабельный измерение поверхности
Назначение
Применяется для измерения температуры труднодоступных поверхностей и сред. Комплектуется разборной конструкцией для монтажа изнутри установки.
Основные характеристики преобразователя термоэлектрического кабельного:
Взрывозащищенное исполнение Ex ia; Ex db; Ex dbia.
Степень защиты: IP68.
Рабочая температура окружающего воздуха: от – 50 °С до + 85 °С.
Номинальная статическая характеристика (НСХ) преобразования по СТБ ГОСТ Р 8.585: ТХК(L); ТХА(K); ТНН(N); ТЖК(J); ТМК(Т).
Структура чувствительного элемента (ЧЭ): И; Н; ИИ; ИН; 2И; 2Н.
Материал оболочки термопарного кабеля: из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949 или их аналогов. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
Диапазон измеряемых температур от -200 °С до + 1300 °С.
Возможно применение компенсационных колец, предназначенных минимизировать нагрузки на сварные швы термопары из-за теплового расширения.
Направляющие приварные клипсы сохраняют контакт термопары с поверхностью трубопровода при охлаждении и предусматривают возможность теплового расширения без повреждения сварных швов.
Исполнение с приварным наконечником обеспечивает непосредственный контакт температурного датчика с измеряемой поверхностью.
Применение термозащитного экрана защищает наконечник и спай термопары от пламени горелки. Пламя горелки может привести к получению неправильных показаний (более высоких) и преждевременному выходу термопары из строя.
По согласованию может быть рассмотрен вариант применения специальных конструкций, (например: термопарный кабель с увеличенной толщиной стенки оболочки, дополнительная защита в местах повышенных температур).
Схема условного обозначения преобразователя термоэлектрического кабельного (схема заказа)

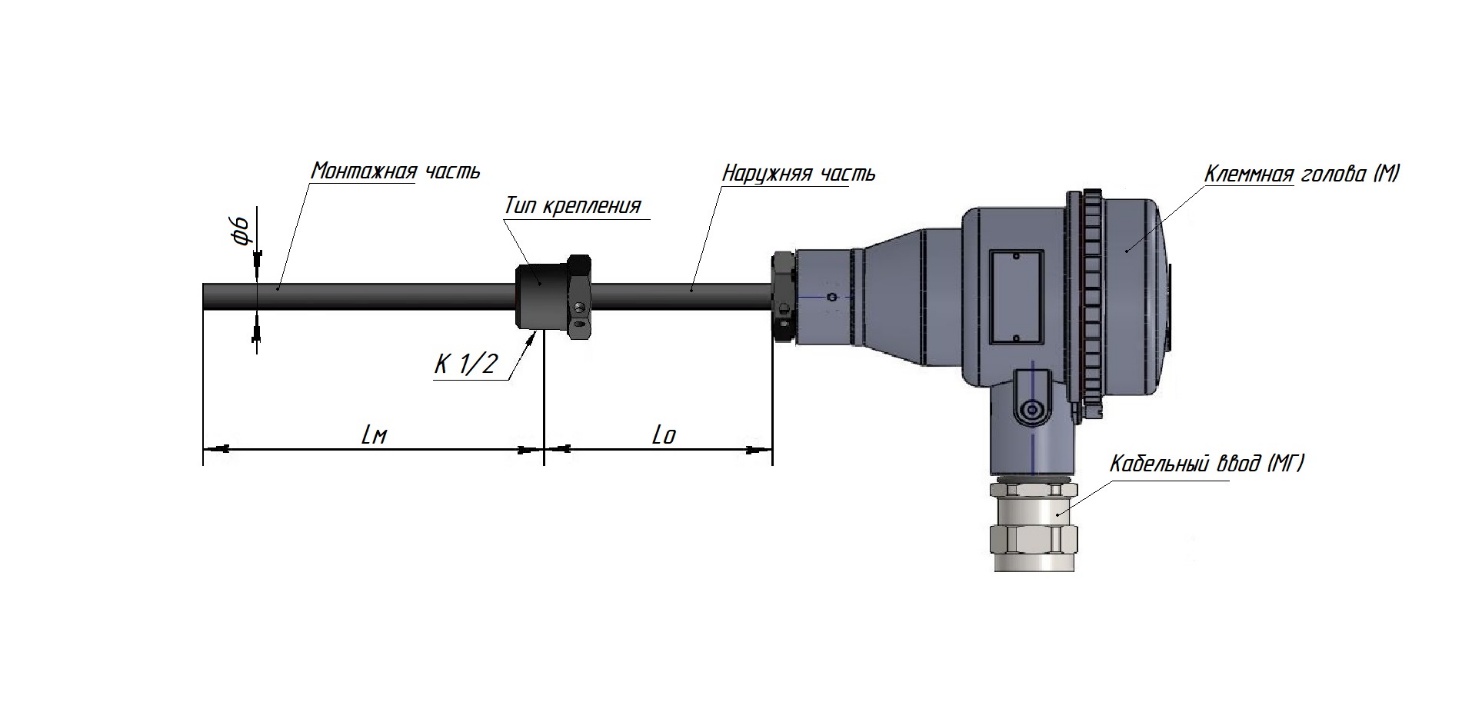

Пример записи условного обозначения преобразователя термоэлектрического ТП-Б
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ТП-Б | Exia | IIC | T6 | ТХА(К) | 2 | И | К | (от -40 до +1100) | 6000 | 3 | НШ | 200 | К1/2 | М | МГ |
| Параметр | Значение | |
| 1 | Форма заказа (модификация) | ТП-Б |
| 2 | Вид взрывозащиты | Ex db, Ex dbia, Ex ia – (газовые среды) Ex tb, Ex tbia – (пылевые среды) (при отсутствии не указывается) |
| 3 | Группа взрывозащищенного оборудования | IIA, IIB, IIС, IIIA, IIIB, IIIС (при отсутствии не указывается) |
| 4 | Температурный класс | Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т85℃…Т450℃ - (пылевые среды) (при отсутствии не указывается) |
| 5 | НСХ | TXK(L); TXA(K); THH(N); ТЖK(J); MK(T) |
| 6 | Класс точности | 1; 2 (для ТХК(L) только 2 класс) |
| 7 | Вид спая | И; Н; ИИ; ИН; 2И; 2Н |
| 8 | Исполнение монтажной части | К; Кн |
| 9 | Диапазон измеряемых температур, °С | от -200 до +1300 и/или внутри указанного диапазона в зависимости от типа НСХ |
| 10 | Длина монтажной части, мм | от 25 до 30000 |
| 11 | Диаметр монтажной части, мм | 1,5; 3; 4; 4,5; 6 |
| 12 | Тип крепления | НШ; Ф |
| 13 | Длина выносной части, мм | 160; 200; 250 |
| 14 | Типоразмер крепления | М20х1,5; M24х1,5; М27х2; М33х2; G1/2; G3/4; K1/2; К3/4 |
| 15 | Исполнение клеммной головый | Д; М; Нб; П; С; Я |
| 16 | Кабельный ввод | DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М |
Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
