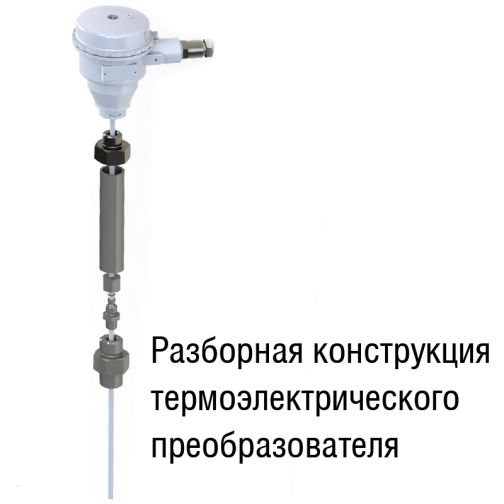

Преобразователи термоэлектрические ТП-Б (термопары)

Назначение и принцип действия

Преобразователи термоэлектрический ТП-Б (далее термопары), предназначенные для измерения температуры сыпучих, жидких, газообразных, твердых веществ и сред, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.

Термопары выпускают в двух модификациях:

1. ТП-Б - термопары, соответствующие требованиям ГОСТ 6616 с номинальной статической характеристикой преобразования (НСХ) по СТБ ГОСТ Р 8.585 (ТХА(К), ТХК(L), ТНН(N), ТЖК(J), ТМК(T)) и др.
2. ТП-Б-У - термопары с унифицированным выходным сигналом постоянного тока (4-20) мА, (0-20) мА, (0-5) мА, цифровой протокол HART, совмещенный с унифицированным выходным сигналом.

Принцип действия ТП-Б основан на изменении термоэлектродвижущей силы (ТЭДС) чувствительного элемента (ЧЭ) в зависимости от температуры.
Принцип действия ТП-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20) мА, (0-5) мА с помощью измерительного преобразователя. С помощью передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом. В качестве первичных преобразователей температуры в ТП-Б-У применяются ТП-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТП-Б-У.

Схема условного обозначения термоэлектрических преобразователей ТП-Б и ТП-Б-У (схема заказа)

Пример записи условного обозначения ТП-Б

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
ТП-Б	Exia	IIC	T6	ТХК(L)	2	И	П	(от -40 до +400)	80	10	60	8	ПШ	60	M20x1,5	Д	МГ	IP68	100

Пример записи условного обозначения ТП-Б-У

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
ТП-Б-У	Exia	IIC	T6	ТХК(L)	2	И	П	(от -40 до +400)	80	10	60	80	ПШ	50	12	G1/2	Ти	ИЖЦ	МГ

	Параметры	Возможные значения
1	Обозначение типа (модификация)	ТП-Б	ТП-Б-У
2	Вид взрывозащиты	Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) (при отсутствии не указывается)
3	Группа взрывозащищенного оборудования	IIA, IIB, IIС, IIIA, IIIB, IIIС (при отсутствии не указывается)
4	Температурный класс	Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т85℃…Т450℃ - (пылевые среды) (при отсутствии не указывается)
5	НСХ (для ТП-Б) / диапазон унифицированного выходного сигнала (для ТП-Б-У)	ТХА(K), ТХК(L), ТЖК(J), ТНН(N), ТХКн(E), ТМК(Т),ТПП(S), ТПП(R)	(4-20) мА (0-5) мА; HART¹ (0-20)мА дляТ, Ти, П, Пи
6	Класс допуска (для ТП-Б) / предел основной приведенной погрешности (для ТП-Б-У), %	1² 2 3	±0,25; ±0,5; ±1
7	Вид спая	И; ИИ; ИИИ; Н; ИН; 2И; 2Н; 3Н; С; СС; 2С	И; Н; С

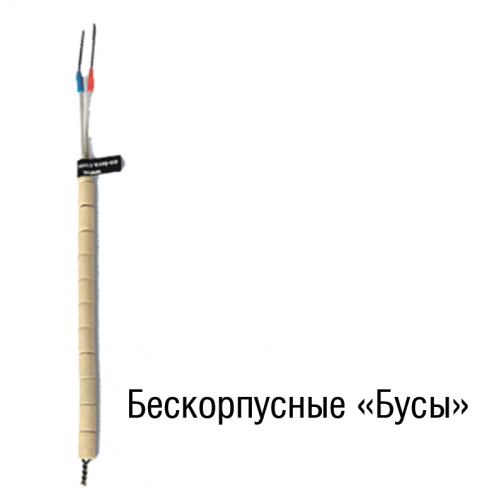

8	Исполнение монтажной части	П, Пм, Пб, Пу, Пв, Пи, Пн, Пк, Пц, Пну, К, Ку, Кн, Кну, В, Б, Бс, П(2К), П(Б)
9	Диапазон измерений, °С	от -200 до +1300 и/или внутри указанного диапазона, в зависимости от НСХ⁴

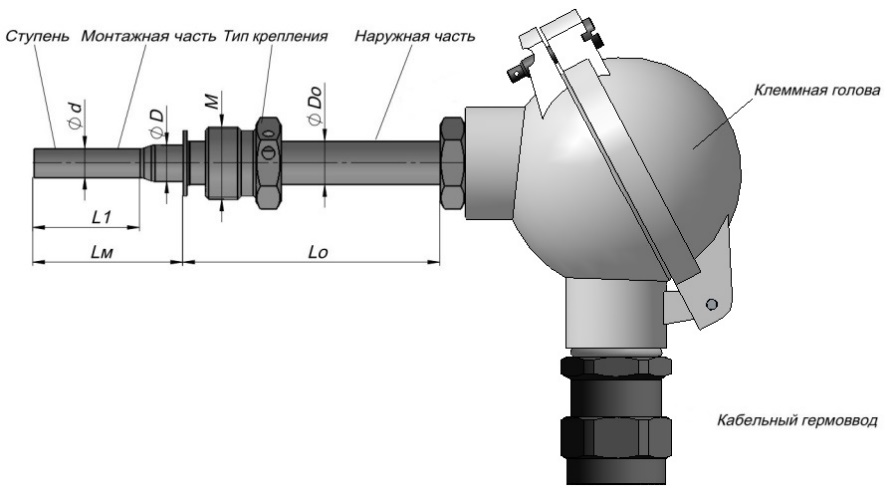

10	Длина монтажной части Lм, мм	6, 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
11	Диаметр монтажной части D, мм	1,5; 2; 3; 4; 4,5; 4,6; 5; 6; 7; 8; 10; 12; 16; 20; 22; 25; 30; 35
12	Длина ступени L1, мм	10; 60 (при отсутствии не указывается)
13	Диаметр ступени d, мм	6; 8 (при отсутствии не указывается)
14	Тип крепления	ПШ, ПГ, НШ, НГ, ПрШ, ПрГ, Бр, ПШп, ПШв, ПШпв, ПЦШ, ПЦФ, ПГш, Ш, Ф, ПЦрШ, Фв (при отсутствии не указывается)
15	Длина монтажной части lo, мм	10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800 (при отсутствии не указывается)
16	Диаметр наружной части Do, мм	8; 10; 12; 14; 16; 20; 22; 25; 30; 35 (при отсутствии не указывается)
17	Типоразмер крепления	М6х1; М8х1; М12х1,5; M14х1,5; М16х1,5; М18х1,5; М20х1,5; M24х1,5; М27х2; М33х2; М39х2; G1/8; G1/4; G3/8; G1/2; G3/4; G1; 1/8NPT; 1/4NPT; 3/8NPT; 1/2NPT; 3/4NPT; 1 NPT; К1/8; К1/4; К3/8; К1/2; К3/4; К1; R1/8; R1/4; R1/2; R3/4; R1 (при отсутствии не указывается)
18	Исполнение клеммной головы	А; Б; Бпр; Бм; Ак1; Ак3; Д; Е; Ж; И; К; Км; Кс; Ксм; Кт; Кмет; Л; Л1; Лк1; Лк2; Лк3; М; М2; USB; Н1; Нб; П; С; Т; Я; Яб; Л8	Д; Е; И; М; Н1; Нб; П; Пи; С; Си; Т; Ти; Я; Яб; T-R1; Ти-R1; ТНи; НЗи
19	Вид индикации	-	ИЖЦ (при отсутствии не указывается)
20	Кабельный ввод	DIN (А), (С); МВ, ПГ; ЛГ; МГ; МГБ; МГТ; МГФ; МГБ-П; МГМ; МГБ-М; (при отсутствии не указывается)
21	Степень защиты	IP00, IP40, IP65-IP68 (по согласованию с заказчиком IPX9)
22	Длина кабеля Lкаб, мм	100; 250; 500; 1000; 2000; 3000; 5000; 10000; 15000 (при отсутствии не указывается)

Примечания
1. В ТП-Б-У с унифицированным выходным сигналом совмещен цифровой протокол передачи данных HART.
2. Для ТП-Б ТХК(L), ТПП(S), ТПП(R) класс допуска 1 отсутствует.
3. Указывается, если диаметр наружной части Dо больше диаметра монтажной части D.
4. Минимальный температурный диапазон для ТП-Б-У от -50 до +200°С; от 0 до +200°С или от -196 до +40°С.
5. После условного обозначения в скобках допускается указывать особые требования заказчика.
6. В обозначении клеммой головы буква «и» обозначает наличие индикации.
В пункте 19 «вид индикации» ИЖЦ - обозначает жидкокристаллический индикатор.
Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
