Термопреобразователь сопротивления многозонный

Назначение
Применяется для измерения температурных сред, где необходимо измерять температуру в различных точках. Наиболее применяемая сфера - измерение температуры внутри емкостей и резервуаров.

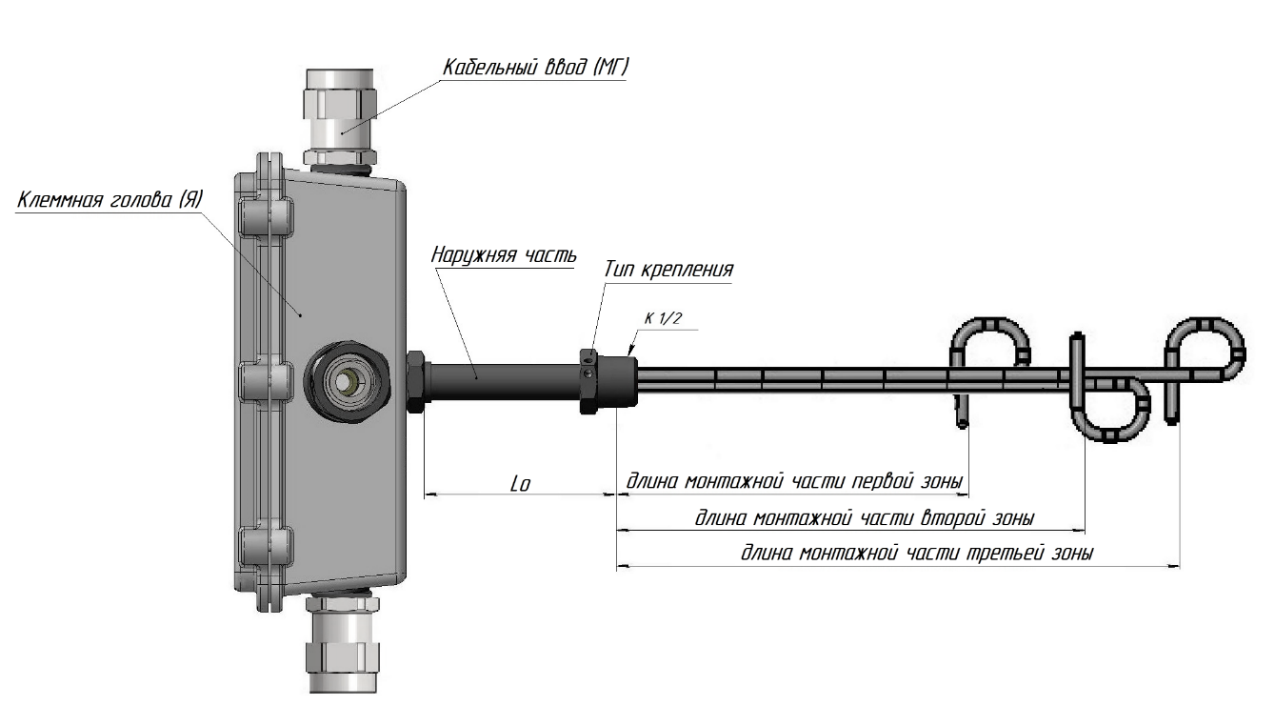

Состоят из нескольких термометров различной монтажной длины. Число зон измерения равно числу термометров в сборке.

Взрывозащищенное исполнение: Ex db; Ex ia.
Степень защиты: IP44; IP65-68.
Рабочая температура окружающего воздуха: от -50 °С до +85 °С.
Номинальная статическая характеристика (НСХ) преобразования: Pt100; Pt500; Pt1000; 50П; 100П; 500П.
Материал оболочек из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ5949 или их аналогов. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
Диапазон измеряемых температур от -196 °С до +400 °С.

Опции:
• Различные варианты исполнения;
• исполнение многозонного термометра с вынесенной клеммной головой, с выводами из кабеля в металлической оболочке. Для удобства подключения возможно использование компенсационного кабеля;
• возможность изготовления с регулированием глубины погружения;
• многозонные преобразователи могут изготавливаться в модификации ТС-Б-У, с применением преобразователя измерительного ПИ-001;
• наличие груза или специального крепления на конце многозонного термометра.
Учитывая сложность и ответственность, по выбору типа исполнения необходимо проконсультироваться с производителем.

Схема условного обозначения термопреобразователя сопротивления (схема заказа)

Пример записи условного обозначения ТС-Б

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	17
ТС-Б	Ex ia	IIC	T6	Pt100	A	x4	K	(от -40 до +800)	6000/ 3000/ 2000	3	Ф	200	3К-4-1-5-92	Б	100

Пример записи условного обозначения ТС-Б-У

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
ТС-Б-У	Ex db	IIC	T6	3x(4-20)мА(HART)	±1	И	K	(от 0 до +600)	6000/ 3000/ 2000	3	НШ	200	К1(1/2)	Я	3хМГ

	Параметр	Возможные значения
1	Обозначение типа (модификация)	ТС-Б	ТС-Б-У
2	Вид взрывозащиты	Ex db, Ex dbia, Ex ia – (газовые среды) Ex tb, Ex tbia – (пылевые среды) (при отсутствии не указывается)
3	Группа взрывозащищенного оборудования	IIA, IIB, IIС, IIIA, IIIB, IIIС (при отсутствии не указывается)
4	Температурный класс	Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т85℃…Т450℃ - (пылевые среды) (при отсутствии не указывается)
5	НСХ (для ТП-Б)	Pt100; Pt500; Pt1000; 50П;100П; 500П	(4-20) мА; (0-5) мА; HART*
6	Класс допуска (для ТC-Б) / предел основной приведенной погрешности (для ТC-Б-У), %	А; В; С	±0,15; ±0,25; ±0,5; ±1
7	Обозначение схемы соединения внутренних проводников с ЧЭ	х2; х3; х4
8	Исполнение монтажной части	П
9	Диапазон измерений, °С	от -196 до +400 (либо внутри указанного диапазона)
10	Длина монтажной части Lм, мм	от 100 мм до 30000 мм (указывается через «/» от наибольшей длины к наименьшей
11	Диаметр монтажной части D, мм	16; 20; 27
12	Тип крепления	НШ; Ф
13	Длина наружной части Lо, мм	100; 160; 200; 250
14	Типоразмер крепления	по согласованию с изготовителем
15	Исполнение клеммной головы	Нб; П; Я
16	Кабельный ввод	DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М (указывается количество + наименование ввода) (при отсутствии не указывается)

Примечание.
* В ТС-Б-У с унифицированным выходным сигналом совмещен цифровой протокол передачи данных HART. Перед диапазоном унифицированного сигнала указываем кол-во чувствительных элементов
После условного обозначения в скобках допускается указывать особые требования заказчика.

Изготовление термометров с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
