Источники питания постоянного тока БП
Предназначены: для преобразования напряжения сети 230 В в стабилизированное напряжение 9В, 12В, 24В, и не являются электрическими приборами бытового назначения.
Источник питания имеет несколько гальванически развязанных каналов для подключения цепей нагрузки, схему электронной защиты от перегрузок и короткого замыкания по каждому каналу, светодиодную индикацию работы каждого канала.
Источник питания предназначен для питания стабилизированным напряжением различных радиоэлектронных устройств. Например, источники питания с малыми токами нагрузки (0,05А) предназначены для питания вторичных преобразователей (преобразователя температуры или давления) с унифицированным выходным сигналом.
Схема условного обозначения источников питания постоянного тока | ||||||
БП-2 | - | 1 | - | 24 | / | 0,05 |
Тип корпуса источника питания | Количество каналов | Напряжение на канале U, B | Ток на каждом канале I, A |
1 | 2 | 3 | 4 |
БП-2 | 1 | 9 | 0.1 |
12 | 0.1; 0.12 | ||
24 | 0.05 | ||
2 | 9 | 0.05; 0.1 | |
12 | 0.05; 0.1 | ||
24 | 0.05 | ||
БП-3 | 1 | 9 | 0.12 |
12 | 0.12 | ||
24 | 0.1 | ||
2 | 9 | 0.12 | |
12 | 0.12 | ||
24 | 0.05; 0.1 | ||
3 | 9 | 0.1* | |
12 | 0.1* | ||
24 | 0.05* |
* - Позиции по согласованию с производителем.
Питание ИП от сети переменного тока частотой (50±1) Гц и напряжением 230 ( -35)/( +23) В.
Амплитуда пульсации выходных напряжений не более 1 %.
Изменение выходного напряжения при изменении:
- напряжения сети на - не более 1 %;
- тока нагрузки от 0 до max – не более 5 %;
- температуры на 1 ºС – не более 0,05 %.
Диапазон атмосферного давления, кПа: то 84,0 до 106,7.
Диапазон температуры окружающей среды, ºС: от минус 25 до плюс 50.
Степень защиты согласно ГОСТ 14254-96: IP20;
Средняя наработка на отказ 65000 ч;
Средний срок эксплуатации не менее 10 лет.

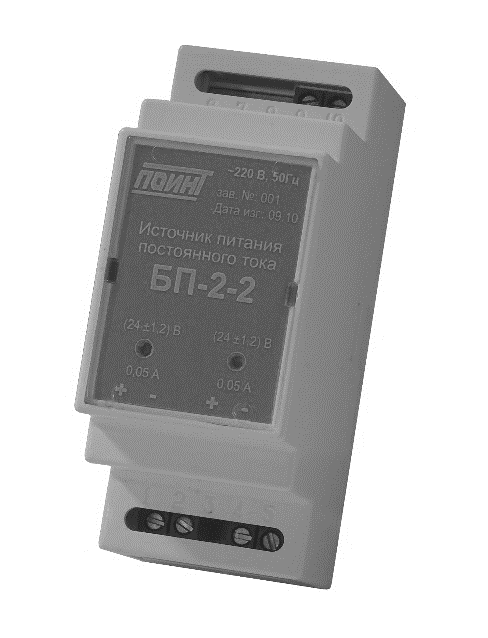

Источник питания постоянного тока БП-2 двухканальный
БП-2 предназначен для питания источников максимальной мощностью до 2,4 Вт. Изготавливается одно- и двухканальный. Крепление на Din-рейку.

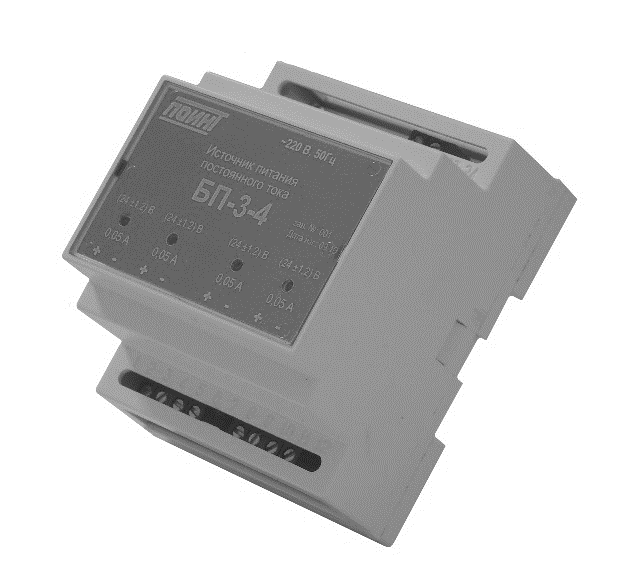

Источник питания постоянного тока БП-3 двухканальный
БП-3 предназначен для питания источников максимальной мощностью до 11 Вт. Изготавливаются одно- и двухканальные, и четерехканальные. Крепление на Din-рейку.
