Переходники - 2

Пример записи условного обозначения

	1	2	3	4	5	6	7
Переходник	МП	Exdb	IIC	50	d1	d2	HK

	Параметры	Возможные значения
1	Обозначение типа (модификация)	МП
2	Взрывозащита	Ex db, Exe – (газовые среды) Extb – (пылевые среды)
3	Группа взрывозащищенного оборудования	IIA, IIB, IIС, IIIA, IIIB, IIIС
4	Диапазон температур эксплуатации	-50…+85 ℃ (полиамид) -60…+ 125 ℃
5	Присоединительная резьба, d1	см. конструктивные исполнения резьбовых переходников
6	Присоединительная резьба, d2	см. конструктивные исполнения резьбовых переходников
7	Материал кабельного ввода	Н-нержавеющая сталь, Л- латунь, НК – никелированная латунь, П-полиамид.

Примечание:
Для исполнений без взрывозащиты значения параметров 2, 3, 4 не указываются.

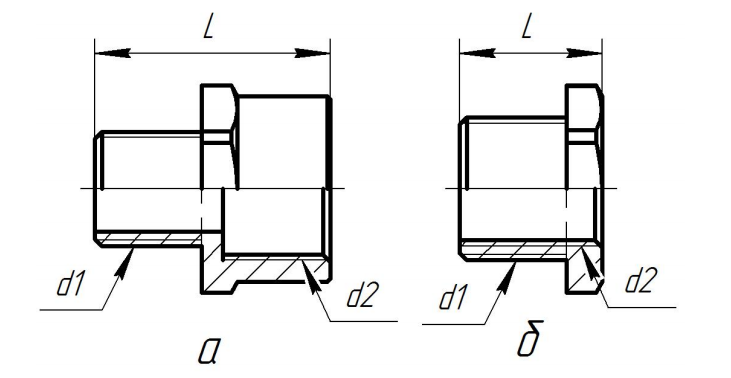

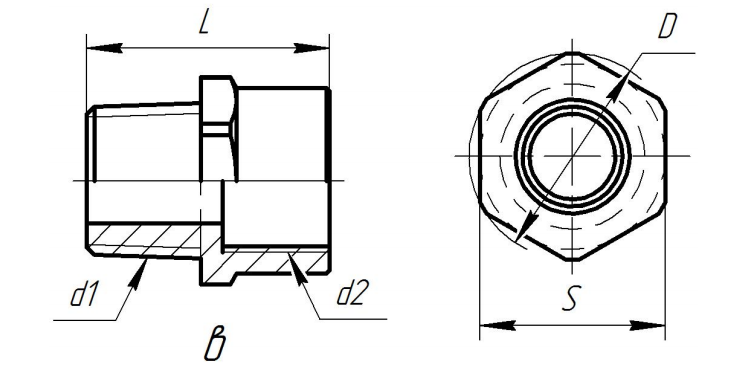

Конструктивные исполнения резьбовых переходников				d1, мм	d1, мм
				M16x1,5-6g M20x1,5-6g M25x1,5-6g	M20x1,5-6H M25x1,5-6H M32x1,5-6H
				Допускается применение резьб согласованных с заказчиком
