Заглушки

Заглушки

Пример записи условного обозначения

	1	2	3	4	5	6
Заглушка	МВ	Exdb	IIC	50	5	НК

	Параметры	Возможные значения
1	Обозначение типа (модификация)	МВ
2	Взрывозащита	Ex db, Exe – (газовые среды) Extb – (пылевые среды)
3	Группа взрывозащищенного оборудования	IIA, IIB, IIС, IIIA, IIIB, IIIС
4	Диапазон температур эксплуатации	-50…+85 ℃ (полиамид) - 60…+ 125 ℃
5	Присоединительная резьба, S	см. конструктивные исполнения заглушек
6	Материал кабельного ввода	Н-нержавеющая сталь, Л- латунь, НК – никелированная латунь, П-полиамид.

Примечание:
Для исполнений без взрывозащиты значения параметров 2, 3, 4 не указываются.

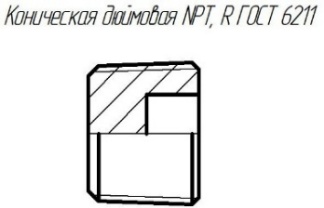

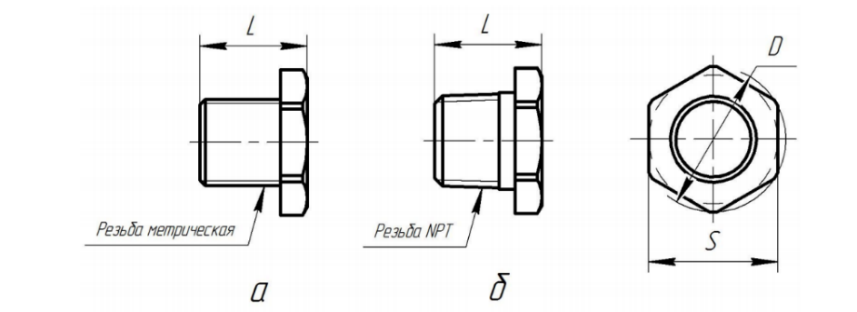

Конструктивные исполнения заглушек

S, мм	M16x1,5 G1/4 K1/4 R1/4 М20х1,5 G1/2 K1/2 R1/2 M25x1,5 М27х2 G3/4 K3/4 R3/4
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)
