Выбор длины монтажной части термопреобразователей сопротивления

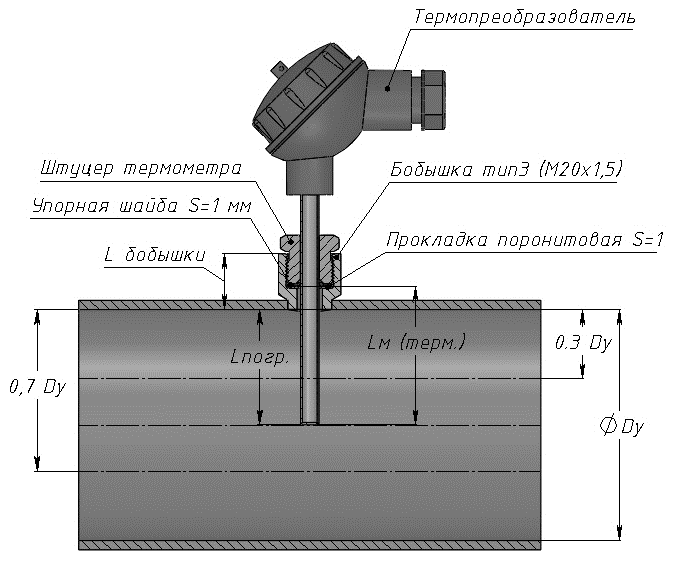

Выбор длины термопреобразователя при его установке без гильзы через прямую бобышку тип 3  в трубопроводе Dy.

Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7) Dy ,то расчет ведется по формуле:  Lм(терм.), мм = (0,5…0,7) Dy+Lбобышки-15 (32 для бобышек с длиной 50, 60 мм).

Dy,мм	L бобышки, мм
	24	32	40	50	60
50	-	-	60	-	60
65	-	60	60	60	80
80	60	60	80	60	80
100	60	80	80	80	80
125	80	80,100	80,100	80,100	100
150	100	100,120	100,120	100,120	100,120
200	100,120	120	160	120	160
250	160	160	160,200	160	160,200
300	160,200	200	200	200	200
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбобышки.

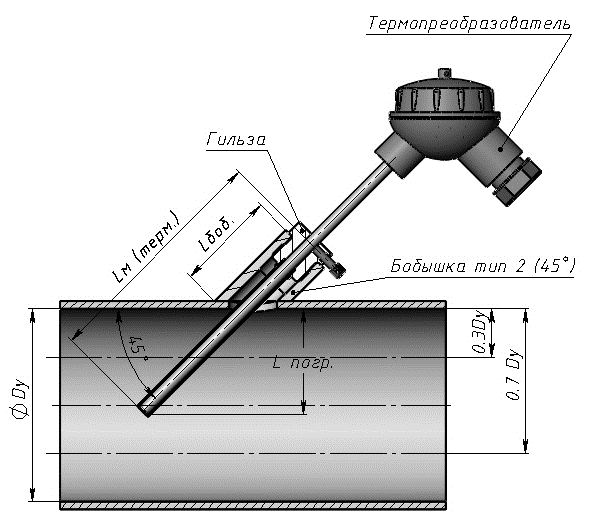

Выбор длины термопреобразователя при его установке с гильзой 103 (или без гильзы с переходным штуцером) через косую бобышку тип 2 (45°) в трубопроводе Dy.

Так как Lпогр. должно находиться в зоне (0,3…0,7) Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.), мм = (0,5…0,7)Dy/0,707+Lбоб.-6.

Dy, мм	L бобышки, мм
	45	52	115	140
50	80	100	160	200
65	100	100	160	200
80	100	120	200	200
100	120	120	200	200
125	160	160	200	250
150	160	160	250	250
200	200	200	320	320
250	250	250	320	320
300	320	320	400	400
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.

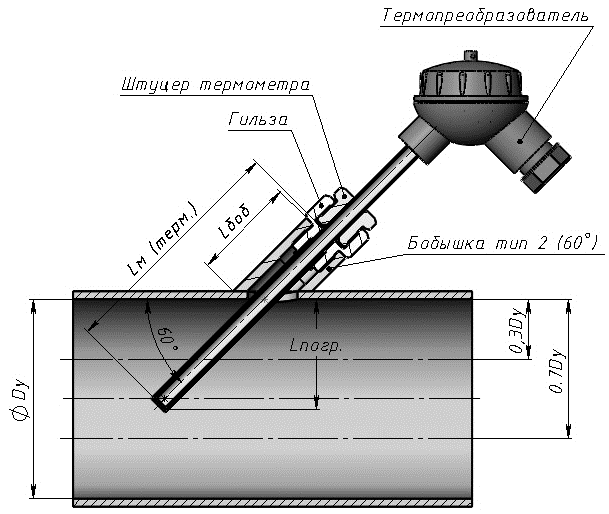

Выбор длины термопреобразователя при его установке с гильзой 103 (или без гильзы с переходным штуцером) через косую бобышку тип 2 (60°) в трубопроводе Dy.



Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.) мм=(0,5…0,7)Dy/0,866+Lбоб-6.

Dy, мм	L бобышки, мм
	45	52	115	140
50	80	80	-	160
65	80	100	160	-
80	100	100	160	200
100	100	100, 120	200	200
125	120	120	200	200
150	160	160	200	250
200	160	200	250	250
250	200	320	320	320
300	200, 250	250	320	320
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.

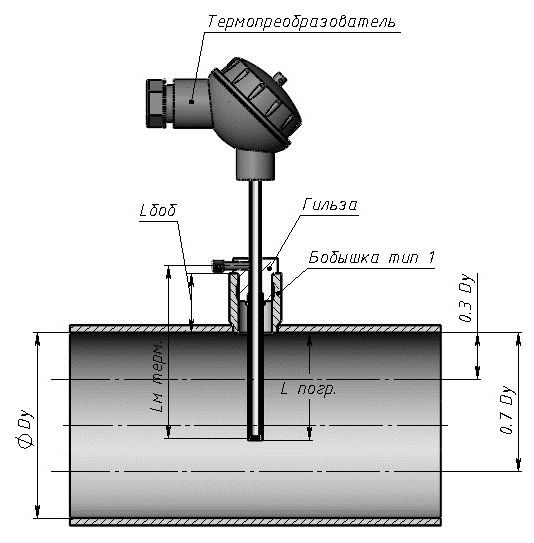

Выбор длины термопреобразователя при его установке с гильзой 103 (или без гильзы с переходным штуцером) через прямую бобышку тип 1 в трубопроводе Dy.



Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.),мм=(0,5…0,7)Dy+Lбоб+2.

Dy, мм	L бобышки, мм
	24	32	40	50	55	100
50	60	60	60	80	80	120
65	60	60	80	80	100	-
80	80	80	80	100	100	160
100	80, 100	100	100	120	120	160
125	100, 120	100, 120	120	120	120	200
150	120	120	120	160	160	200
200	160	160	160	160	160	200
250	160, 200	160, 200	200	200	200, 250	250
300	200	200	200, 250	250	250	320
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.

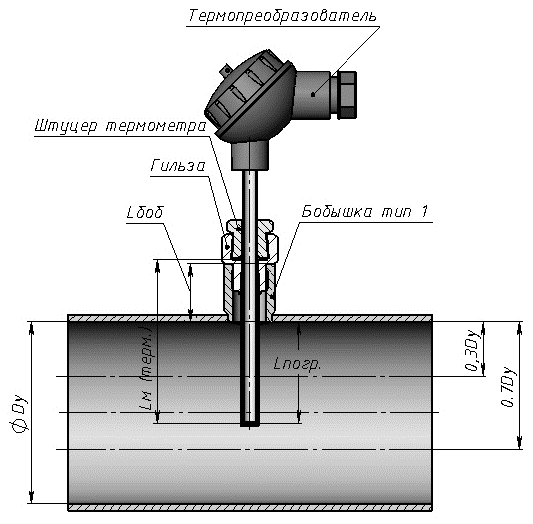

Выбор длины термопреобразователя при его установке с гильзой 105 (или без гильзы с переходным штуцером) через прямую бобышку тип 1 в трубопроводе Dy.



Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.),мм=(0,5…0,7)Dy+Lбоб+4.

Dy, мм	L бобышки, мм
	24	32	40	50	55	100
50	60	60	60	80	80	120
65	80	80	80	80	100	-
80	80	80	100	100	100	160
100	80, 100	100	100	120	120	160
125	100, 120	100, 120	120	120	120	200
150	120	120	120	160	160	200
200	160	160	160	160	160	200
250	160, 200	200	200	200	200	250
300	200	200	200, 250	250	250	320
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.

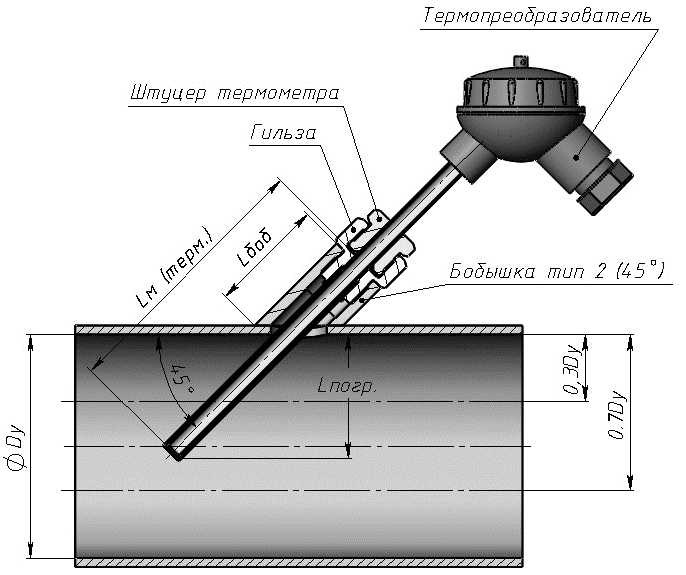

Выбор длины термопреобразователя при его установке с гильзой 105 (или без гильзы с переходным штуцером) через косую бобышку тип 2 (45°) в трубопроводе Dy.

Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.), мм=(0,5…0,7)Dy/0,707+Lбоб-4.

Dy, мм	L бобышки, мм
	45	52	115	140
50	80	100	160	-
65	100	100	160	200
80	100, 120	120	160	200
100	120	120	200	200
125	160	160	200	250
150	160	160	250	250
200	200	200	320	320
250	250	250	320	320
300	320	320	400	400
В таблице указана стандартная длина Lм (терм.),мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.

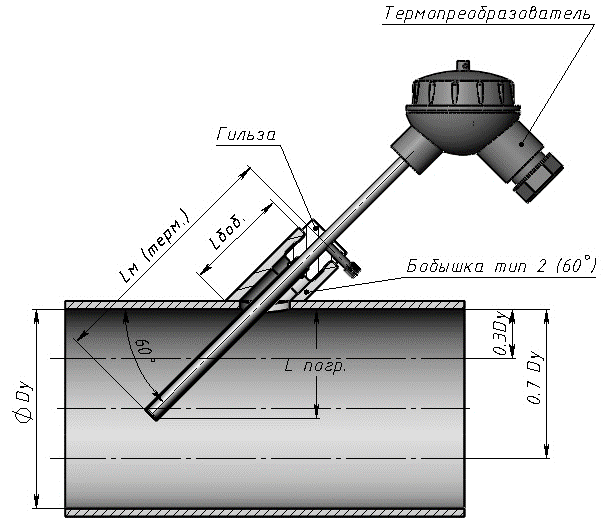

Выбор длины термопреобразователя при его установке с гильзой 105 (или без гильзы с переходным штуцером) через косую бобышку тип 2 (60°) в трубопроводе Dy.

Так как Lпогр. должно находиться в зоне (0,3…0,7)Dy , а с целью большей стабильности в зоне (0,5…0,7)Dy ,то расчет ведется по формуле: Lм (терм.),мм=(0,5…0,7)Dy/0,866+Lбоб-4.

Dy, мм	L бобышки, мм
	45	52	115	140
50	80	80	-	-
65	80	100	160	-
80	100	100	160	200
100	100, 120	120	200	200
125	120	160	200	200
150	160	160	200	250
200	160	200	250	250
250	200	200, 250	320	320
300	250	250	320	320
В таблице указана стандартная длина Lм (терм.) мм для термопреобразователей в зависимости от Dy и длины применяемой бобышки Lбоб.
