Преобразователи измерительные ПИ-001
Назначение
ПИ-001 (далее преобразователи), предназначены для преобразования значений измеренной температуры первичными преобразователями (далее ПП) в унифицированный электрический выходной сигнал постоянного тока или напряжения (далее - выходной сигнал преобразователя), или цифровой сигнал для передачи по протоколам HART путем преобразования выходных сигналов ПП – сопротивления или термоэлектродвижущей силы.
Преобразователи применяются в системах контроля и управления температурой, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.
Преобразователи имеют линейную зависимость выходного сигнала от температуры измеряемой среды.
Преобразователи изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).
Взрывозащищенные преобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X, 1Ex db IIА T6…Т1 Gb X, Ex tb IIIC T85°С…Т450°С Db X, Ex tb IIIB T85°С…Т450°С Db X, Ex tb IIIA T85°С…Т450°С Db X по ГОСТ IEC 60079-1;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех iа IIС Т6…Т1 Ga X, 0Ех iа IIВ Т6…Т1 Ga X, 0Ех iа IIА Т6…Т1 Ga X,
Ех iа IIIС T85°С…Т450°С Da X, Ех iа IIIB T85°С…Т450°С Da X, Ех iа IIIA T85°С…Т450°С Da X по ГОСТ 31610.11 (IЕС 60079-11).
Кроме того, взрывозащищенные преобразователи изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:
1Ex db ia IIC T6…Т1 Gb X, 1Ex db ia IIB T6…Т1 Gb X, 1Ex db ia IIА T6…Т1 Gb X, Ех tb iа IIIС T85℃…Т450℃ Db X, Ех tb iа IIIB T85℃…Т450℃ Db X, Ех tb iа IIIA T85℃…Т450℃ Db X.
Взрывозащищенные преобразователи могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Искробезопасность электрических цепей преобразователей обеспечивается:
- питанием от искробезопасного источника питания;
- отсутствием в их исполнении емкостных и индуктивных элементов, опасных по запасаемой энергии для газовых смесей подгруппы IIС;
- конструктивным исполнением.
Максимальные электрические параметры искробезопасных цепей ПИ-001 с маркировкой 0ExiаIICT6:
1. входное напряжение Ui 30 В;
2. входной ток Ii 100 мА;
3. входная мощность Po 0,8 Вт;
4. внутренняя индуктивность Li 0,1 мГн;
5. внутренняя емкость Сi 0,048 мкФ.
ПИ-001 устойчивы к воздействию температуры окружающего воздуха от минус 50 ℃ до плюс 80 ℃, к воздействию влажности окружающего воздуха 95 % при 35 ℃ и более низких температурах.
Для ПИ-001 с жидкокристаллическим индикатором температура окружающего воздуха от минус 40 ℃ до плюс 70 ℃.
Для специального исполнения от минус 65 ℃ до плюс 125 ℃.
Преобразователи допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м.
Преобразователи соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.
Схема составления условного обозначения преобразователей
Пример записи условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ПИ-001 | ПС | К | Exia | IIC | T6 | (4-20) мА | HART | PT-100 | (от -50 до + 180) |
| Параметр | Возможные значения | ||
| 1 | Наименование | ПИ-001 | |
| 2 | Код модификации | ПС преобразователь сопротивления; | ПЕ преобразователь термопар |
| 3 | Исполнение корпуса | Е, К, Д, П, Пи | |
| 4 | Взрывозащищенное исполнение | Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) (при отсутствии не указывается) |
|
| 5 | Группа взрывозащищенного оборудования | IIA, IIB, IIС, IIIA, IIIB, IIIС (при отсутствии не указывается) |
|
| 6 | Температурный класс | Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т85℃…Т450℃ - (пылевые среды) (при отсутствии не указывается) |
|
| 7 | Диапазон выходного сигнала преобразователя | от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА; от 0,2 до 5 В; от 0.2 до 10 В; |
|
| 8 | Наличие HART протокола | НART ¬(при отсутствии не указывается) |
|
| 9 |
НСХ ПП | ПС преобразователь сопротивления; | ПЕ преобразователь термопар |
| Pt50; Pt100; 50П; 100П; Pt500; Pt1000; 500П; 1000П; 50М;100М 100Н; 500Н; 1000Н |
ТХА(К); ТХК(L); ТНН(N); ТЖК(J); ТПП(S); ТПП(R); ТПР(В); ТМК(Т); ТХКн(Е); ТВР(А-1); ТВР(А-2); ТВР(А-3); ТМК(M) |
||
| 10 | Диапазон измерений температуры1 преобразователя | от - 200℃ до + 850℃ | от - 250℃ до +2500℃ |
Схема составления условного обозначения универсальных преобразователей
Пример записи условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ПИ-001 | УПС | К | Exia | IIC | T6 | (4-20) мА | HART |
| Параметр | Возможные значения |
|||
| 1 | Наименование | ПИ-001 | ||
| 2 | Код модификации | УПС - универсальные преобразователи термометров сопротивления; | УПЕ - универсальные преобразователи термопар | УП - универсальные преобразователи термометров и термопар (корпус К и Д) |
| 3 | Исполнение корпуса | Е, К, Д, П, Пи | ||
| 4 | Взрывозащищенное исполнение | Ex db, Ex dbia, Ex ia – (газовые среды) Extb, Extbia – (пылевые среды) (при отсутствии не указывается) |
||
| 5 | Группа взрывозащищенного оборудования | IIA, IIB, IIС, IIIA, IIIB, IIIС (при отсутствии не указывается) |
||
| 6 | Температурный класс | Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды) Т85℃…Т450℃ - (пылевые среды) (при отсутствии не указывается) |
||
| 7 | Диапазон выходного сигнала | от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА; от 0,2 до 5 В; от 0 до 10 В; |
||
| 8 | Наличие HART протокола | НART ¬(при отсутствии не указывается) |
||
| Диапазон измерений температуры преобразователя для модификаций ПС и ПЕ | ||||
| Модифи-кация | НСХ ПП по ГОСТ 6651, СТБ ГОСТ Р 8.585 | Диапазон измерений ПП(1), °С | Минимальный настраиваемый диапазон, °С | Абсолютная погрешность, °С |
| ПС | Pt50; Pt100; 50П; 100П; |
от - 200 до + 850 | 10 | ± 0,15 |
| Pt500; Pt1000; 500П; 1000П |
от - 200 до + 850 | 10 | ± 0,25 | |
| 50М;100М | от - 180 до + 200 | 10 | ± 0,25 | |
| 100Н; 500Н; 1000Н |
от - 60 до + 180 | 10 | ± 0,15 | |
| ПЕ | ТХА(К) | от - 250 до + 1350 | 10 | ± 0,5 |
| ТХК(L) | от - 200 до + 800 | 10 | ± 0,5 | |
| ТНН(N) | от - 250 до + 1300 | 10 | ± 0,8 | |
| ТЖК(J) | от - 210 до + 1200 | 10 | ± 0,5 | |
| ТПП(S) | от - 50 до + 1750 | 10 | ± 2,0 | |
| ТПП(R) | от - 50 до + 1750 | 10 | ± 2,0 | |
| ТПР(В) | от + 290 до + 1800 | 10 | ± 2,0 | |
| ТМК(Т) | от - 250 до + 400 | 10 | ± 0,5 | |
| ТХКн(Е) | от - 250 до + 1000 | 10 | ± 0,5 | |
| ТВР(А-1) | от 0 до + 2500 | 10 | ± 1,5 | |
| ТВР(А-2) | от 0 до + 1800 | 10 | ± 1,5 | |
| ТВР(А-3) | от 0 до + 1800 | 10 | ± 1,5 | |
| ТМК(M) | от - 200 до + 100 | 10 | ± 0,6 | |
| Диапазоны измерений преобразователей для модификаций УСП, УПЕ, УП | |||||
| Модификация | Наименование характеристик | Диапазоны измерений, диапазоны входного сигнала | Минимальный диапазон измерений Ом, мВ, °С (1) | Абсолютная погрешность для исполнений | |
| П, Пи | Е, К, Д | ||||
| УПС, УП | Сопротивление | от 0 до +400 Ом | 10 | ±0,1 Ом | ±0,2 Ом |
| от 0 до +2000 Ом | 10 | ±0,4 Ом | ±0,4 Ом | ||
| от 0 до +4000 Ом | 10 | ±0,7 Ом | ±0,7 Ом | ||
| 50П; Pt50 | от -200 °С до +850 °С | 10 | ±0,3 °С | ±0,6 °С | |
| Pt100; Pt500; Pt1000; 100П; 500П; 1000П |
от -200 °С до +850 °С | 10 | ±0,15 °С | ±0,3 °С | |
| 50М | от -180 °С до +200 °С | 10 | ±0,3 °С | ±0,7 °С | |
| 100М | от -180 °С до +200 °С | 10 | ±0,15 °С | ±0,3 °С | |
| 100Н; 500H; 1000H |
от -60 °С до +180 °С | 10 | ±0,15 °С | ±0,3 °С | |
| УПЕ, УП | Напряжение | от -75 до +75 мВ | 10 | ±24 мкВ | ±50 мкВ |
| ТХА (К) | от -250 °С до +1300 °С | 10 | ±0,3 °С | ±0,6 °С | |
| ТХК (L) | от -200 °С до +800 | 10 | ±0,2 °С | ±0,5 °С | |
| ТНН (N) | от -200 °С до +1300 °С | 10 | ±0,5 °С | ±0,8 °С | |
| ТЖК (J) | от -200 °С до +1200 °С | 10 | ±0,25 °С | ±0,5 °С | |
| ТПП (S) | от -50 °С до +1750 °С | 10 | ±1,7 °С | ±2,0 °С | |
| ТПП (R) | от - 50 °С до +1750 °С | 10 | ±1,7 °С | ±2,0 °С | |
| ТПР (B) | от +290 °С до +1800 °С | 10 | ±2,0 °С | ±2,0 °С | |
| ТМК (T) | от -250 °С до +400 °С | 10 | ±0,2 °С | ±0,5 °С | |
| ТХКн (E) | от -250 °С до +1000 °С | 10 | ±0,2 °С | ±0,5 °С | |
| ТВР (A-1) | от 0 °С до +2500 °С | 10 | ±0,9 °С | ±1,5 °С | |
| ТВР (A-2) | от 0 °С до + 1800 °С | 10 | ±0,8 °С | ±1,5 °С | |
| ТВР (A-3) | от 0 °С до +1800 °С | 10 | ±0,8 °С | ±1,5 °С | |
| ТМК (M) | от - 200 °С до +100 °С | 10 | ±0,3 °С | ±0,6 °С | |
Примечание
- Отсутствие ограничения на минимальный или максимальный диапазон измерений в пределах диапазона входных сигналов. Рекомендуемый минимальный диапазон измерений ограничит влияние шумов в пределах спецификации погрешности с ослаблением за кратчайший промежуток времени (порядка доли секунды).
| Исполнение корпуса | ||||
| Изображение | Исполнение корпуса |
Вид взрывозащиты | Выходной сигнал | Степень защиты |
 |

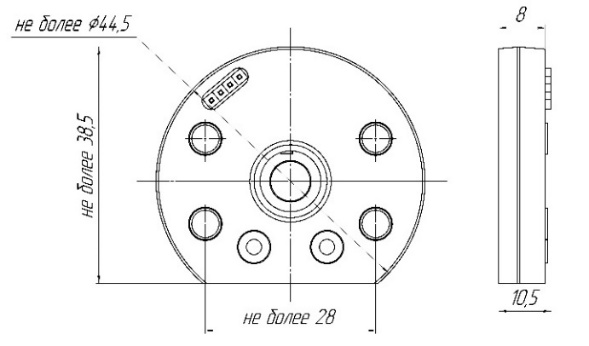

Конструктивное исполнение Е для установки внутри клеммной головы ПП | Ex ia | 4-20 мА 0-20 мА 0-5 мА 0,2 - 5 B 0, 2 - 10 B |
IP20 |
 |

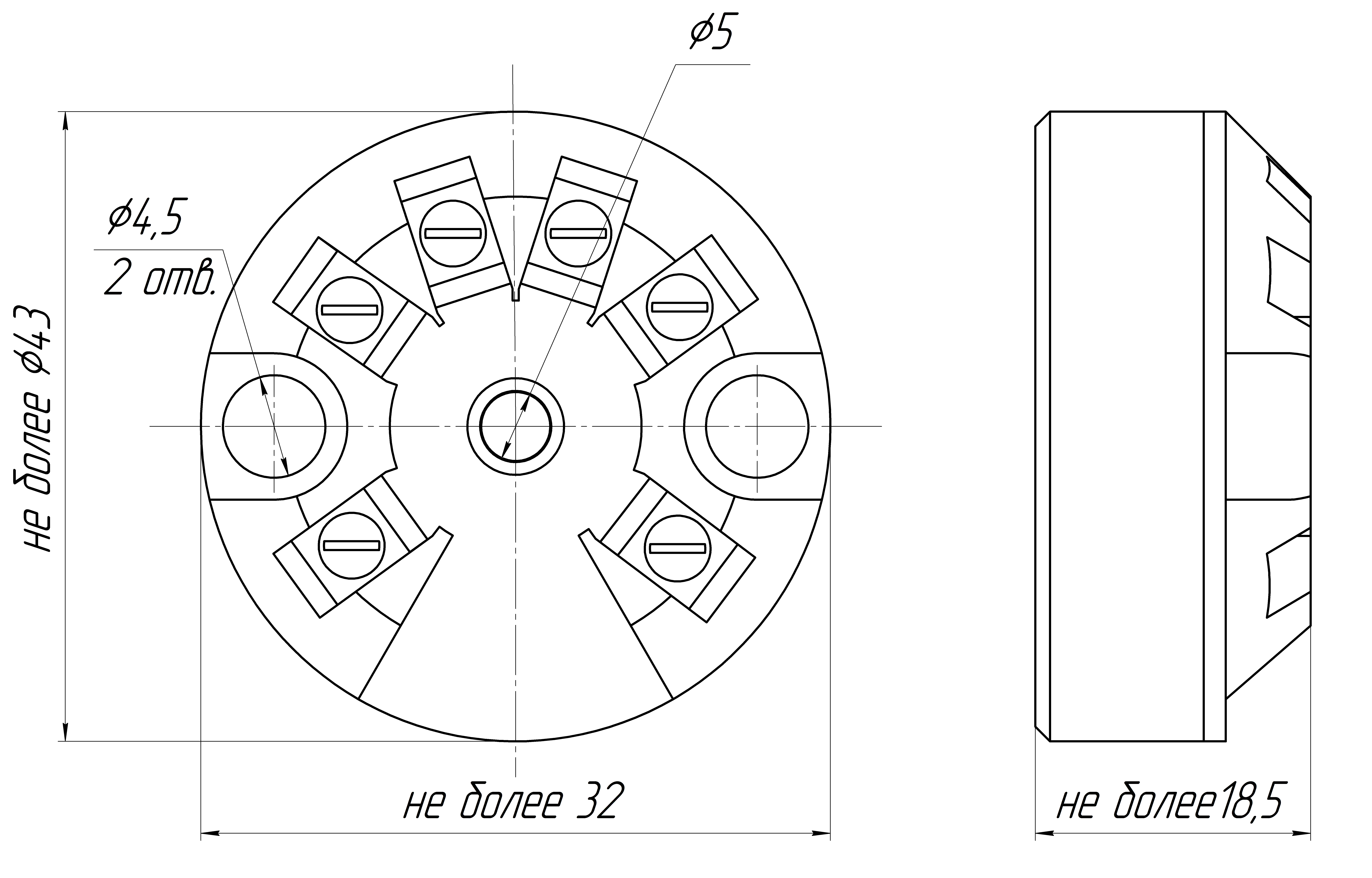

Конструктивное исполнение К для установки внутри клеммной головы ПП | Ex ia | 4-20 мА | IP20 |
| с цифровым протоколом или без цифрового протокола (HART) | ||||
 |

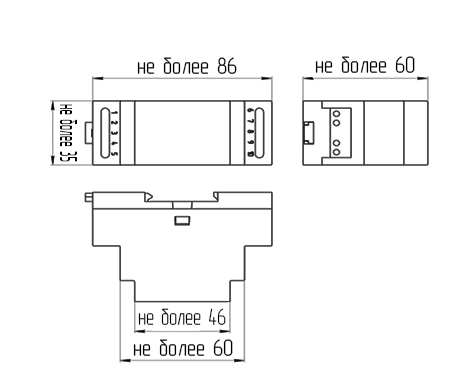

Конструктивное исполнение Д для крепления на DIN-рейку | Ex ia | 4-20 мА 0-20 мА 0-5 мА 0,2 - 5 В 0,2 - 10 В |
IP20 |
| с цифровым протоколом или без цифрового протокола (HART) | ||||
 |

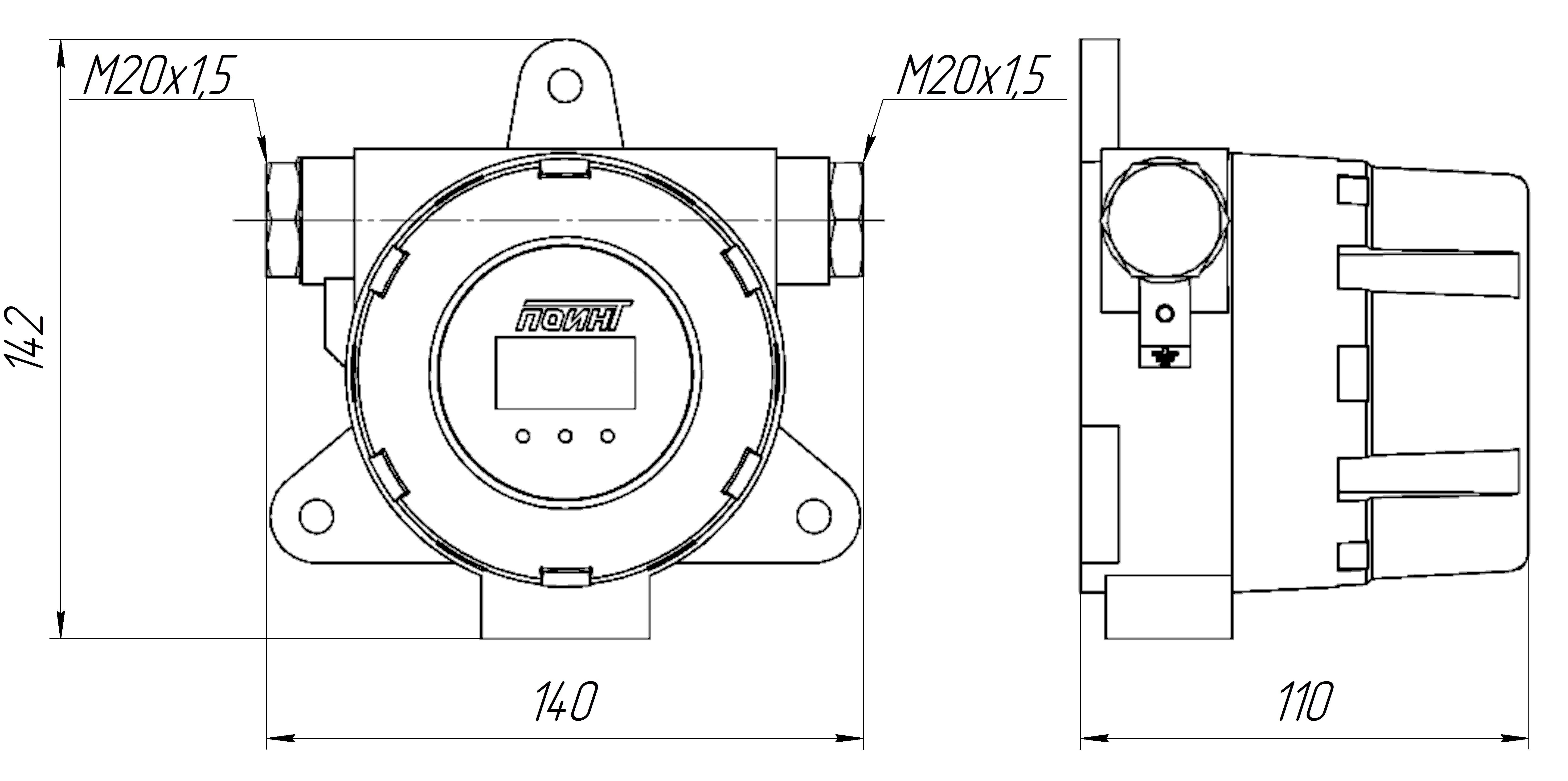

Конструктивное исполнение Пи | Ex ia, Ex db | 4-20 мА 0-20 мА 0-5 мА 0,2 - 5 В 0,2 - 10 В |
IP54 IP65-68 |
| с цифровым протоколом или без цифрового протокола (HART) | ||||
 |

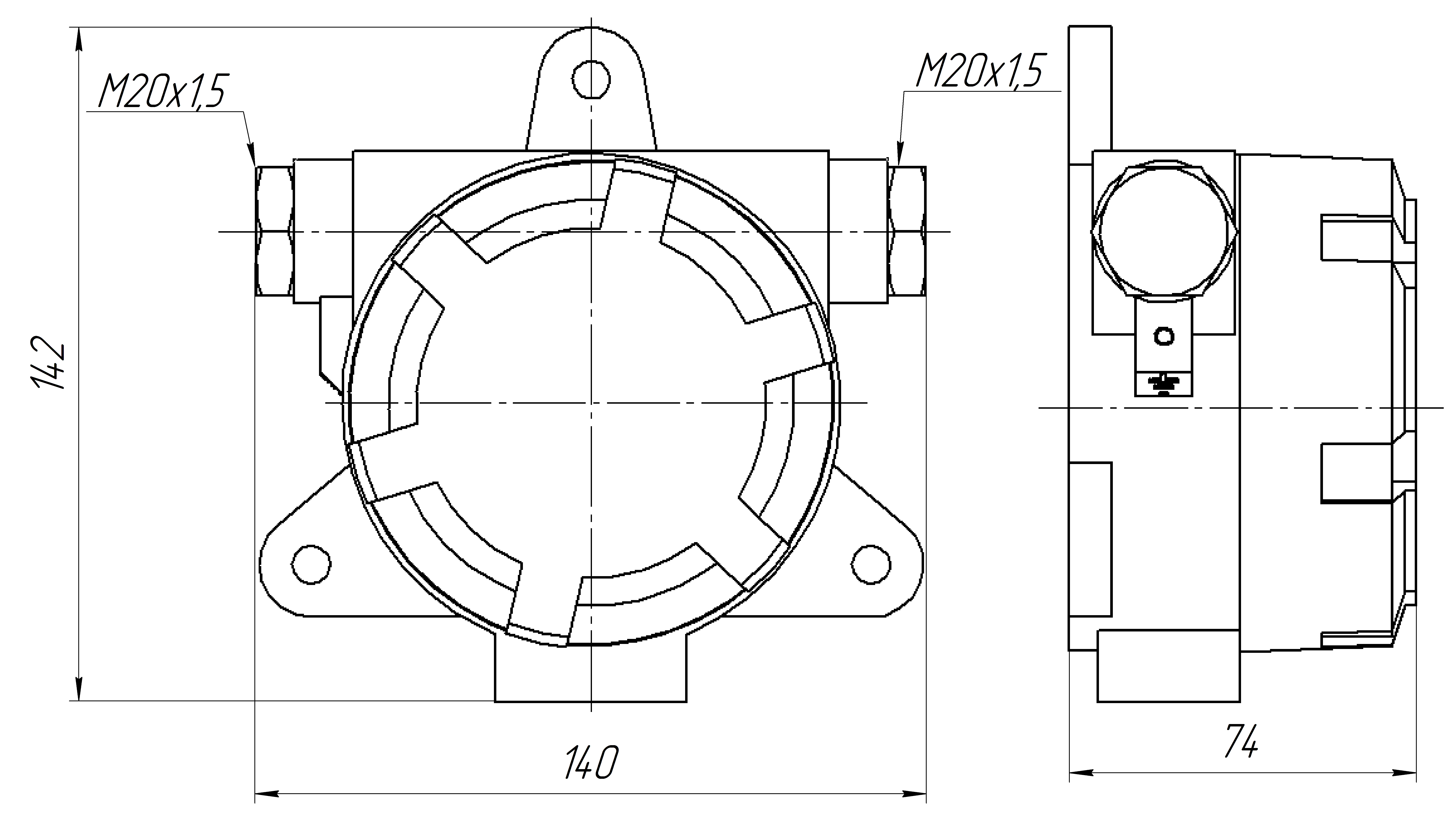

Конструктивное исполнение П | Ex ia, Ex db | 4-20 мА 0-20 мА 0-5 мА 0,2 - 5 В 0,2 - 10 В |
IP54 IP65-68 |
| с цифровым протоколом или без цифрового протокола (HART) | ||||
