ДАТЧИКИ ДАВЛЕНИЯ СТАНДАРТНОГО ИСПОЛНЕНИЯ ИД-Q

Описание

Датчики ИД-Q предназначены для непрерывного измерения и преобразования величины измеряемого параметра – абсолютного (А) и избыточного (И) давления, в том числе вакуумметрического, вакуумметрического-избыточного (И), гидростатического давления и разности давлений (Р) нейтральных и агрессивных сред, газообразного кислорода и кислородосодержащих газовых смесей в электрический сигнал постоянного тока (4-20)мА.

Датчики модификации «И» могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.

Датчики соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.

По сейсмостойкости датчики обладают прочностью и устойчивостью по МSК-64 9 баллов при уровне установки над нулевой отметкой до 70 м.

Датчики по устойчивости к воздействию температуры и влажности окружающего воздуха - относятся к группе Д3 ГОСТ 12997, с рабочим диапазоном температуры окружающего воздуха от минус 50 ºC до 85 ºC.

Диапазон температур рабочих сред:

- от минус 40 ºC до плюс 120 ºC (без разделителей); не допускать замерзания среды измерения вблизи датчика.

Примечание: свыше 120 ºC измерение с использованием мембранных разделителей, радиатора или импульсной трубки.

Средний срок службы – не менее 12 лет.

Схема заказа ИД-Q

СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-Q (СХЕМА ЗАКАЗА)

Датчик давления	1-	2-	3-	4	5	6-	7-	8-	9-	10-	11-	12
ИД-	Qm	И-	Т-	Exdb	IIC	T6-	(0...1.6)-	(±0.5)	М20х1,5-	Е-	МГ(3-7)-	IP65

1. Модификация датчика

Qk - измерительная ячейка с прямым контактом c измеряемой средой

Qm - измерительная ячейка изолированная от измеряемой среды

2. Вид измеряемого давления

И - избыточное давление

А - абсолютное давление

3. Исполнение корпуса

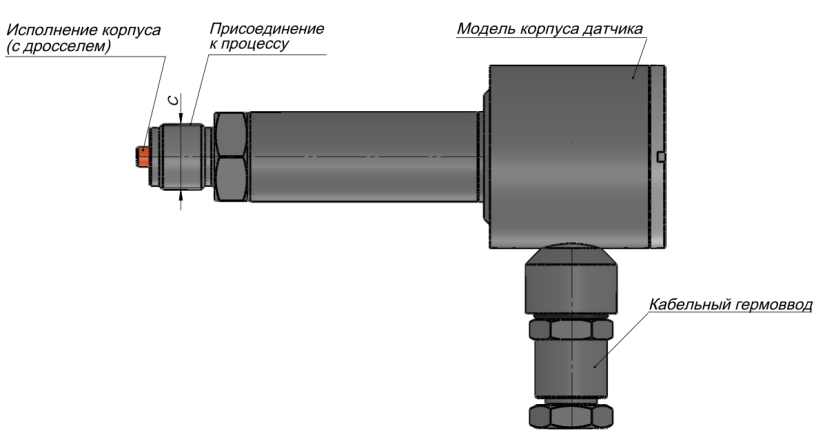

Модель корпуса датчика	Изображение	Степень защиты IP	Вид взрывозащиты
Тр		IP65	Exia
Н1		IP65-68	Exia
Т		IP65-68	Exia Exdb

4. Вид взрывозащиты

Exdb, Exdbia, Exia – (газовые среды)

Extb, Extbia – (пылевые среды)

При отсутствии не указывается

5. Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС

При отсутствии не указывается

6. Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)

Т80℃…Т445℃ - (пылевые среды)

При отсутствии не указывается

7. Диапазон измерения, МПа

	Qk	Qm
И	от 0,6 до 50	от минус 0,1 до 100
А	от 0,6 до 3,5	от 0,01 до 3,5

8. Пределы допускаемой основной приведенной погрешности при измерении давления, %:

Qk	±0,5; ±1
Qm	±0,2: ±0,25; ±0,5: ±1

9. Присоединение к процессу

Соединение
резьбовое	М20х1,5
	М30х2
	G1/2"
	G1"
	G1/4"
	другая по согласованию
фланцевое (таблица 1) Ф1, Ф2, Ф3, Ф4, Ф5

Таблица 1

Исполнение фланца (Код в схеме заказа)	D,мм	D1,мм	D2,мм	d, мм	Кол.отв-й	b, мм	h,мм	H, не более, мм	Масса, не более, кг.
Ф1	80	55	40	11	4	10	2	115	0,60
Ф2	100	75	60	11	4	12	2	118	0,90
Ф3	130	100	80	14	4	13	3	124	1,30
Ф4	160	130	110	14	4	13	3	124	2,00
Ф5	Другие параметры, отличные от вышеизложенных

10. Модификация (код) присоединения к процессу

Вариант исполнения	Изображение	присоединение к процессу

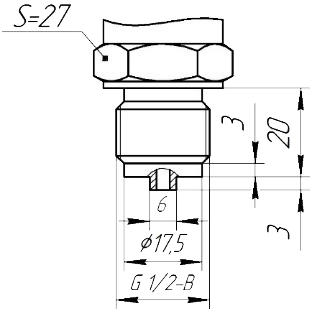

И (с центрирующей цапфой)		EN 837 G1/8" G1/4" G3/8" G1/2
И1 (с центрирующей цапфой)		ГОСТ 25164 (ISO 2186) ГОСТ 2405 М10х1 М12х1,5 М16х1,5 М20х1,5 и др.
И2 (с центрирующей цапфой)
Е (с эластомерным уплотнением (Тип Е))		DIN 3852-E (табл. 1; 2)

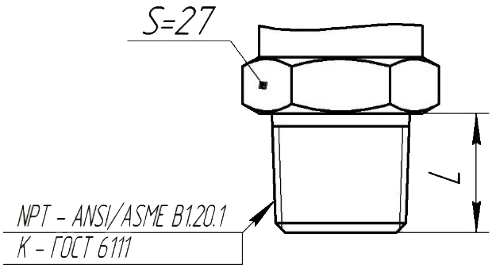

К (самоуплотняющаяся коническая резьба)		Резьба «NPT» ANSI/ASME B1.20.1 Резьба «К» ГОСТ 6111
ВР (внутренняя резьба (EN 837))		EN 837 G1/8" G1/4" G3/8" G1/2"

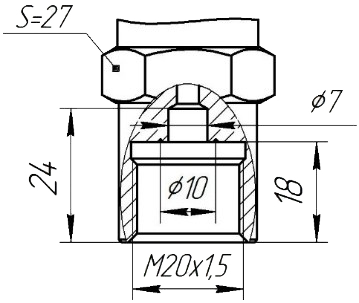

ВР1 (внутренняя резьба (ГОСТ 25164))		ГОСТ 25164 (ИСО 2186) ГОСТ 2405 М10х1 М12х1,5 М16х1,5 М20х1,5 и др.

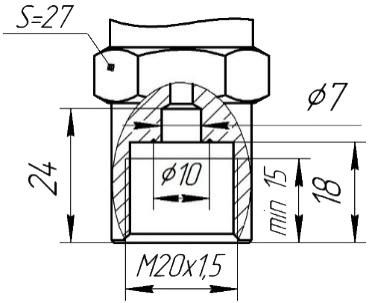

ВР2 (внутренняя резьба (ГОСТ 25164))
ВР (внутренняя самоуплотняющаяся коническая резьба)		Резьба «NPT» ANSI/ASME B1.20.1 Резьба «К» ГОСТ 6111

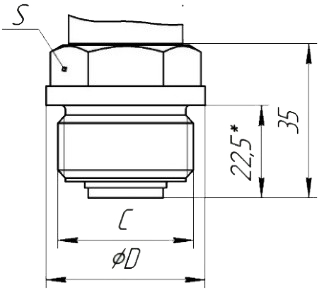

ВМ (с защитной мембраной)		G3/4" G1" G1 1/2" G1/2" М30х2 М24х1,5 М20х1,5
Д (с дросселем)		G1/2" G1/4" М20х1,5 М24х1,5
Д (с дросселем)		G3/4" G1" М30х2 G1 1/2"

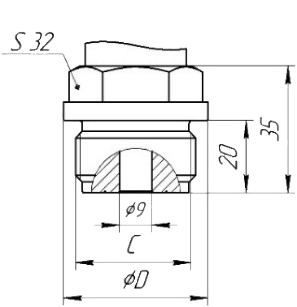

D9 (с входным отверстием не более ∅9 мм)		М20х1,5 G1/2” G1/4” М24х1,5
D9 (с входным отверстием не более ∅9 мм)		G3/4” G1” М30х2 G1 1/2"
Clamp (Tri-Clamp соединение)		DIN 32676
Ф (с фланцем)		Таблица 1

11. Тип кабельного ввода

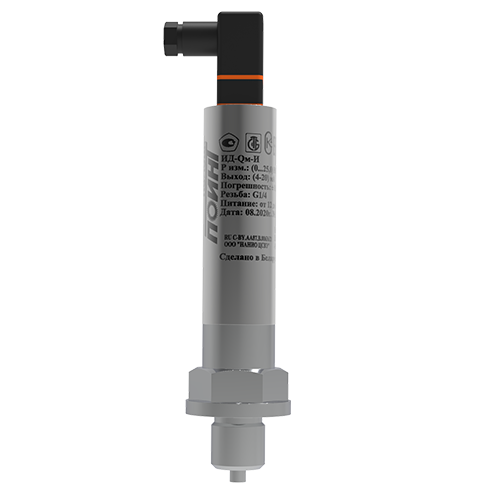

DIN C (штепсельный разъем DIN EN 175301-803 "С")
	Вид взрывозащиты	Exia
	Степень защиты	IP65
DIN А (штепсельный разъем DIN EN 175301-803 "А")
	Вид взрывозащиты	Exia
	Степень защиты	IP65

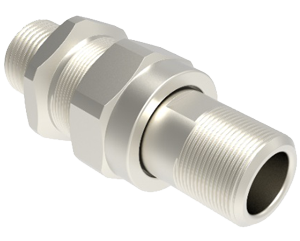

ПГ (пластиковый кабельный ввод)
	Диаметр кабеля, d	(6÷12) мм
	Вид взрывозащиты	Exia
	Степень защиты	IP65
ЛГ (латунный кабельный ввод)
	Диаметр кабеля, d	(6÷12) мм
	Вид взрывозащиты	Exia
	Степень защиты	IP65
МГ (металлический кабельный ввод)
	Тип кабеля	небронированный
	Диаметр кабеля, d	(3÷7) мм; (7÷13) мм;
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГБ (металлический кабельный ввод)
	Тип кабеля	бронированный
	Диаметр кабеля без брони, d	(3÷7) мм; (7÷13) мм; (13÷15) мм
	Внешний диаметр кабеля, D	(7÷13) мм (13÷17) мм (16÷19) мм
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГТ (металлический кабельный ввод)
	Тип кабеля	проложенный в трубе
	Диаметр кабеля, d	(3÷7) мм; (7÷13) мм;
	Присоединительная резьба, С	М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГФ (металлический кабельный ввод с последующей фиксацией кабеля)
	Тип кабеля	небронированный
	Диаметр кабеля, d	(3÷7) мм;
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГБ-П (металлический кабельный ввод для крепления пластикового рукава)
	Тип кабеля	небронированный
	Диаметр кабеля, d	(3÷7) мм; (7÷13) мм
	Пластиковый рукав	Ду15; Ду16; Ду20
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГМ (металлический кабельный ввод для крепления кабеля с переходной муфтой)
	Тип кабеля	небронированный
	Диаметр кабеля, d	(3÷7) мм; (7÷13) мм;
	Присоединительная резьба, С	М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68
МГБ-М (металлический кабельный ввод для крепления металлорукава)
	Тип кабеля	небронированный
	Диаметр кабеля, d	(3÷7) мм; (7÷13) мм
	Металлорукав	Ду15; Ду16; Ду20
	Вид взрывозащиты	Exia Exdb
	Степень защиты	IP65-68

Примечания
1. По требованию заказчика возможно изготовление кабельных вводов, конструкция которых отличается от приведенных, по чертежам утвержденным в установленном порядке.
2. Размеры кабельных вводов согласно конструкторской документации.
3. Возможна поставка кабельных вводов отдельно от датчиков давления.

12. Степень защиты оболочки

IP20, IP45, IP54, IP65-68

Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
