ИНТЕЛЛЕКТУАЛЬНЫЕ ДАТЧИКИ ДАВЛЕНИЯ ИД-F



Описание

Датчики ИД-F предназначены для непрерывного измерения и преобразования величины измеряемого параметра – абсолютного (А) и избыточного (И) давления, в том числе вакуумметрического, вакуумметрического-избыточного (И), гидростатического давления и разности давлений (Р) нейтральных и агрессивных сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный электрический выходной сигнал постоянного тока или напряжения постоянного тока, так же в цифровой сигнал для передачи по протоколу HART.

Датчики модификации «И» могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.

Датчики соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.

По сейсмостойкости датчики обладают прочностью и устойчивостью по МSК-64 9 баллов при уровне установки над нулевой отметкой до 70 м.

Датчики по устойчивости к воздействию температуры и влажности окружающего воздуха - относятся к группе Д3 ГОСТ 12997, с рабочим диапазоном температуры окружающего воздуха от минус 50 ºC до 85 ºC. Для модификаций с жидкокристаллическим и светодиодным индикатором, диапазон рабочих температур минус 40 ºC до плюс 70 ºC. Использование ЖКИ в других диапазонах температуры окружающего воздуха не приводит к его повреждению при этом возможно отсутствие индикации.

Диапазон температур рабочих сред:
- от минус 40 ºC до плюс 120 ºC (без разделителей); не допускать замерзания среды измерения вблизи датчика.

Примечание: свыше 120 ºC измерение с использованием мембранных разделителей, радиатора или импульсной трубки.

Средний срок службы – не менее 12 лет.




Схема заказа ИД-F


СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-F (СХЕМА ЗАКАЗА)

Датчик давления 1- 2- 3- 4 5 6- 7- 9- 10- 11- 12- 13- 14- 15
ИД- F- И- Ти- Exia IIC T6 (4-20)мА- (0...1,6)- (±0,1)- t(+5...+40)- G1/2- Д- ЛГ- IP65



1.Модификация датчика

F - интеллектуальный датчик давления

1.Вид измеряемого давления

И - избыточное давление

А - абсолютное давление

Р - дифференциальное давление

3. Исполнение корпуса
Модель корпуса датчика Изображение Степень защиты IP  Вид взрывозащиты
Тр

  IP65 Exia
Н1 IP65-68

Exia

Т

  IP65-68

Exia

Exdb

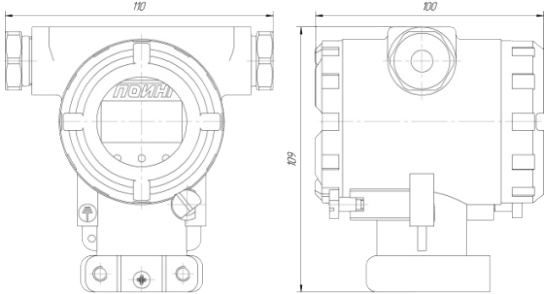

Ти

  IP65-68

Exia

Exdb
4. Вид взрывозащиты

Exdb, Exdbia, Exia – (газовые среды)

Extb, Extbia – (пылевые среды)

При отсутствии не указывается

5. Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС

При отсутствии не указывается

6. Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)

Т80…Т445 - (пылевые среды)

При отсутствии не указывается

7. Выходной интерфейс

(4-20)мА, (0-5)мА, (0-10)мА, (0-20)мА, (0,2-10)В, (0,4 -2)В, (0,2-5)В, RS-485

8. Протокол связи

HART

При отсутствии не указывается

9. Диапазон измерения, МПа



 И от минус 0,1 до 100
 А от 0,01 до 3,5
 Р от 0,004 до 3,5
10.Предел допускаемой основной приведенной погрешности, %:
±0,075 %*
±0,1 %
±0,15 %*
±0,2 %
±0,25 %
±0,50 %
±1,00 %
11. Диапазон температурной компенсации,ºС

t(по согласованию внутри диапазона от минус 40°С до плюс 85°С)

При отсутствии не указывается.

*Температурная компенсация возможна только для датчиков с верхним пределом измерения до 20 МПа.

12. Присоединение к процессу
Соединение
резьбовое М20х1,5
М30х2
G1/2"
G1"
G1/4"
другая по согласованию
фланцевое (табл. 1) Ф1, Ф2, Ф3, Ф4,Ф5

Таблица 1

Исполнение фланца

(Код в схеме заказа)

D,мм D1,мм D2,мм d, мм Кол.отв-й b, мм h,мм H,
не более, мм
Масса,
не более, кг.
Ф1 80 55 40 11 4 10 2 115 0,60
Ф2 100 75 60 11 4 12 2 118 0,90
Ф3 130 100 80 14 4 13  3 124 1,30
Ф4 160 130 110 14 4 13 3 124 2,00
Ф5 Другие параметры, отличные от вышеизложенных
13. Модификация (код) присоединения к процессу
Вариант исполнения Изображение присоединение к процессу

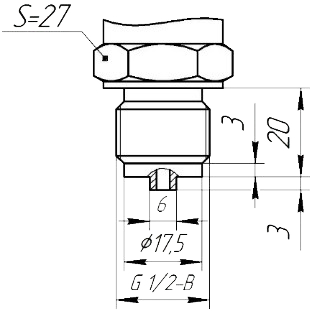

И
(с центрирующей цапфой)
  EN 837

G1/8"
G1/4"
G3/8"
G1/2

И1
(с центрирующей цапфой)
ГОСТ 25164
(ISO 2186)
ГОСТ 2405

М10х1
М12х1,5
М16х1,5
М20х1,5
и др.

И2
(с центрирующей цапфой)


Е
(с эластомерным уплотнением

(Тип Е))

  DIN 3852-E
(табл. 1; 2)

К
(самоуплотняющаяся коническая

резьба)

  Резьба «NPT»
ANSI/ASME B1.20.1

Резьба «К»
ГОСТ 6111

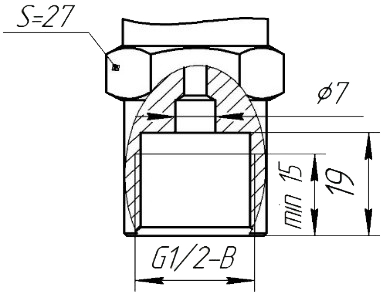

ВР
(внутренняя резьба (EN 837))
  EN 837

G1/8"
G1/4"
G3/8"
G1/2"

ВР1
(внутренняя резьба
(ГОСТ 25164))
  ГОСТ 25164
(ИСО 2186)
ГОСТ 2405

М10х1
М12х1,5
М16х1,5
М20х1,5
и др.

ВР2
(внутренняя резьба
(ГОСТ 25164))

ВР
(внутренняя самоуплотняющаяся
коническая резьба)
  Резьба «NPT»
ANSI/ASME B1.20.1

Резьба «К»
ГОСТ 6111

ВМ
(с защитной мембраной)
  G3/4"
G1"
G1 1/2"
*G1/2"
М30х2
М24х1,5
*М20х1,5
Д
(с дросселем)
  G1/2"
G1/4"
М20х1,5
М24х1,5
Д
(с дросселем)
  G3/4"
G1"
М30х2
G1 1/2"

D9
(с входным отверстием

не более ∅9 мм)

  М20х1,5
G1/2”
G1/4”
М24х1,5

D9
(с входным отверстием

не более ∅9 мм)

  G3/4”
G1”
М30х2
G1 1/2"
П
(вариант исполнения корпуса
тип «П»)
  М20х1,5

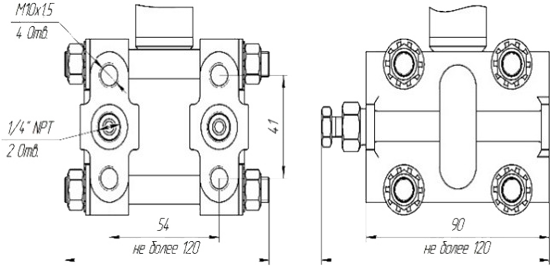

С
(вариант исполнения корпуса
тип «С»)
  1/4" NPT
Сн
(вариант исполнения корпуса
тип «Сн»)
  1/4" NPT
Clamp
(Tri-Clamp соединение)
  DIN 32676
Ф
(с фланцем)
  Таблица 1
14.Тип кабельного ввода

DIN C

(штепсельный разъем DIN EN 175301-803 "С")

 Вид взрывозащиты Exia
Степень защиты IP65

DIN А

(штепсельный разъем DIN EN 175301-803 "А")
 Вид взрывозащиты Exia
Степень защиты IP65

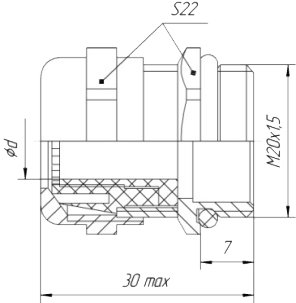

ПГ
 (пластиковый кабельный ввод)
Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65
ЛГ
(латунный кабельный ввод)
  Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65

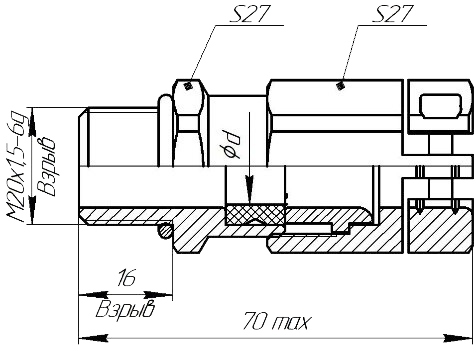

МГ
(металлический кабельный ввод)
    Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГБ
(металлический кабельный ввод)
      Тип кабеля бронированный
Диаметр кабеля без брони, d (3÷7) мм;
(7÷13) мм;
(13÷15) мм
Внешний диаметр кабеля, D (7÷13) мм
(13÷17) мм
(16÷19) мм
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГТ
(металлический кабельный ввод)
    Тип кабеля проложенный в трубе
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С
М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГФ
(металлический кабельный ввод с последующей фиксацией кабеля)
     Тип кабеля небронированный
 Диаметр кабеля, d (3÷7) мм;
 Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
 МГБ-П
(металлический кабельный ввод для крепления пластикового рукава)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Пластиковый рукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
 Степень защиты   IP65-68
 МГМ
(металлический кабельный ввод для крепления кабеля с переходной муфтой)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С
М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
 Степень защиты IP65-68
МГБ-М
(металлический кабельный ввод для крепления металлорукава)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Металлорукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68



15. Степень защиты оболочки

IP20, IP45, IP54, IP65-68 (по согласованию с заказчиком IPX9)
