КОМПЛЕКТЫ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ

СОПРОТИВЛЕНИЯ КТС-Б



Описание

Комплекты термопреобразователей сопротивления платиновых КТС-Б (далее КТС-Б) предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения.


Комплекты КТС-Б подбираются из термопреобразователей сопротивления (далее ТС-Б), изготовленных согласно ТУ РБ 390184271.001-2003, с рабочим диапазоном измеряемых температур от 0 °C до +180 °C.

Основные технические характеристики КТС-Б:
-Диапазон измеряемых температур от 0 °С до 180 °С.
-Диапазон измеряемых разностей температур Δt от Δtmin до 150 °С,
  где Δtmin=1 °С ; 2 °С ; 3 °С – минимальная разность температур.

-Номинальная статическая характеристика преобразования (далее НСХ) представлена в табл. №1.
-Класс допуска (по ГОСТ 6651) представлен в табл. №2.



Табл. №1. Номинальная статическая характеристика преобразования
НСХ R0, Ом  Рекомендуемый измерительный ток, мА α, °C-1
Pt100 100 0,3-1,0 0,00385
Pt500 500 0,1-0,7
Pt1000 1000 0,1-0,3
50П 50 1,0 0,00391
100П 100
500П 500 0,2
R0 – номинальное значение сопротивления при 0°С;
α – температурный коэффициент термопреобразователя сопротивления.
Таблица №2. Класс допуска
 Класс допуска по ГОСТ 6651 Допускаемое отклонение сопротивления
при 0°С от R0, %
Пределы допускаемых
отклонений сопротивления от НСХ, °С
АА 0,04 ±(0,1 + 0,0017 *|t|)
А 0,06 ±(0,15 + 0,002 *|t|)
В 0,12 ±(0,3 + 0,005*|t|)

 Условия эксплуатации комплектов КТС-Б
-КТС-Б устойчивы к воздействию температуры окружающего воздуха от -50 до +50 °С, к воздействию влажности окружающего воздуха 9 5% при 35 °С и более низких температурах (группа Д3 ГОСТ 12997).
-КТС-Б устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, группа исполнения N2 ГОСТ 12997.
-КТС-Б выпускаются со степенью защиты IP65 (пыленепроницаемые; защита от водяных струй с любого направления). По согласованию с заказчиком возможно изготовление КТС-Б со степенью защиты IP68 (пыленепроницаемые; полная водонепроницаемость), пригодных для работы в условиях затопления.



Схема заказа
 1 -  2 - 3 - 4 - 5 - 6 - 7 / 8 - 9 . 10 . 11 - 12 - 13
КТС-Б  -  Pt100  -  А  -  x4  -  П  -  2 -  60  /  6  -  НШ   .  50  .  М20х1,5  -  Е -  1000

1-Обозначение типа

КТС-Б

2-НСХ

50П
Pt100, 100П
Pt500, 500П
Pt1000

3-Класс допуска по ГОСТ 6651


АА, A, B

4-Схема электрических соединений*

х2, х3, х4

Схемы соединений внутренних проводников ТС-Б с ЧЭ и их условные обозначения

х2
двухпроводная
схема

х3

трехпроводная
схема

х4

четырехпроводная
схема

5-Исполнение монтажной части*

П

Вариант исполнения монтажной части  Обозначение Изображение Диаметр d
(резьба М), мм
Длина монтажной части Lм, мм

Погружной

П

   4, 5 35; 40; 50; 60; 80; 100; 120
6, 8, 10 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500
6-Минимальная разность измеряемых тем-ператур ∆tmin, °С

2; 3
7-Длина монтажной части, мм*

35;  40;  50; 60;  80; 100;  120;  160;  200; 250; 320; 400; 500

8-Диаметр монтажной части, мм*


4; 5; 6; 8; 10

9-Тип крепления*

ПШ; НШ

при отсутствии не указывается

Вариант исполнения

Обозначение


Типоразмер мм

D,мм

Подвижный штуцер ПШ

- 4;5;6;8;10
М8х1

4;5
М12х1,5 ;G1/4 4;5;6
М16х1,5; G3/8 4;5;6;8;10
М20х1,5; G1/2 5;6;8;10;12
Неподвижный штуцер НШ М8х1 4;5
М12х1,5 ;G1/4 4;5;6
М16х1,5; G3/8 4;5;6;8;10
М20х1,5; G1/2 5;6;8;10;12
10-Длина наружной части, мм*

50; 60; 80; 120; 200

11-Типоразмер крепления*

М8х1; М12х1,5; М16х1,5; М20х1,5; G1/4; G3/8; G1/2
12-Исполнение клеммной головки* табл. 7

Б;Д; Е; Ж; Л.

Таблица №7. Исполнения клеммных головок
 Условное обозначение Изображение и описание
Б(с кабелем)

Без клеммной головки, с кабелем

Степень защиты IP

IP20-IP68

Д

Степень защиты

IP65-68

Материал


алюминиевый сплав
Е («большая») Степень защиты    IP65
Материал пластик
Ж («малая») Степень защиты    IP65
Материал пластик

Самыми распространенными и предпочтительными являются исполнения  Б, Е, Ж. По желанию заказчика возможно изготовление КТС-Б с разъемом Л.

* Внимание!
По согласованию с заказчиком возможно изготовление КТС Б (вариант исполнения клеммной головки Е, Ж) со степенью защиты IP68, пригодных для работы в условиях временного затопления.

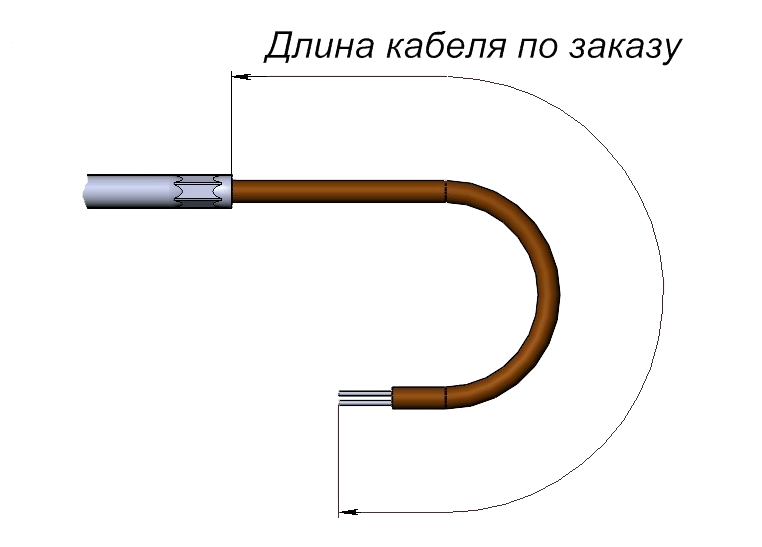

13- Длина кабеля, мм

500; 1000; 1500; 2000; 2500; 3000; 5000


Примечания
1    Знак «*» означает, что конструктивное исполнение и значения параметров соответствуют ТУ РБ 390184271.001-2003.
2    По требованию заказчика возможно изготовление термопреобразователей с длиной монтажной части, диаметром монтажной части, длиной наружной части, с типоразмером крепления, длиной кабеля отличными от приведенного ряда.
3    При отсутствии крепежной части значения параметров  9, 10, 11 не указываются.
4    При отсутствии кабеля параметр 13 не указывается.



Исполнения КТС-Б


1.    КТС-Б с кабелем Б (без гильз и бобышек)

 Пример обозначения при заказе:

КТС-Б Pt100 -B -x4 -40 /6 -1500
   НСХ

Класс

допуска:

В

Схема подключений:

четырехпроводная(х4)

(пункт 4)

Исполнение

монтажной

части:

погружное

Минимальная

разность

температур

Δtmin: 3 °С

 Длинна

ментажной

части,

Lm: 40 мм

 Диаметр

монтажной

части,

D: 6мм

 Исполнение:

Б

(см. табл. 7)

 Длинна

кабеля

Lk: 1500 мм*



При составлении условного обозначения заказа параметры 1,2,3,4 выбираются в соответствии с таблицей:

Возможные конструктивы КТС-Б с кабелем Б (без гильз и бобышек)

1 НСХ Pt100; Pt500; Pt1000; 50П; 100П; 500П
2 Класс допуска А; В
3 Минимальная разность измеряемых температур Δtmin, °С 2; 3
4 Длина монтажной части Lм, мм 27,5; 35; 40; 45; 50; 60; 80; 100; 120; 140; 160

*Длина кабеля Lк = 1500 мм – стандарт;  по согласованию с заказчиком возможна любая длина от 1000 мм, кратная 50 мм.

2.    КТС-Б с кабелем Б (с гильзами и бобышками)


КТС-Б -Pt100 -х4 -3 -100 /6 -105П -1500
НСХ

Класс

допуска: В

Схема подключений:

четырехпроводная

(х4) (пункт 4)

Исполнение

монтажной

части:

погружное

Минимальная

разность

измеряемых

температур

Δtmin: 3 °С

Длина

монтажной

части, Lм:

100 мм

Диаметр

монтажной

части,D:6мм

Тип

гильзы

Исполнение:

Б (см.табл.7)

Длина кабеля

Lк:1500 мм*


При составлении условного обозначения параметры 1, 2, 3, 4, 5 выбираются в соответствии с таблицей

Возможные конструктивы КТС-Б с кабелем Б (с гильзами и бобышками)

1 НСХ Pt100; Pt500; Pt1000; 50П; 100П; 500П
2 Класс допуска А; В
3 Минимальная разность измеряемых температур Δtmin, °С 2; 3
4 Длина монтажной части Lм, мм 45    50    60    80    100    120    140    160
5 Тип гильзы 105П    106П
   Бобышки 1/28-32-М20х1,5

*Длина кабеля Lк=1500 мм – стандартная; по согласованию с заказчиком возможна любая длина от 1000 мм, кратная 50 мм.

3.    КТС Б с кабелем Б для монтажа в шаровый кран или в тройник

Для монтажа в трубопроводы малых диаметров, применяются комплекты термопреобразователей с кабелем, позволяющие производить монтаж непосредственно в шаровые краны или тройники.
Комплекты термопреобразователей с кабелем данной модификации могут поставляться как отдель-но, так и в комплекте с  шаровыми кранами, адаптерами (втулка G1/2, G3/4) и тройниками (см. табл. №3.24).

Вариант исполнения для монтажа в шаровый кран:


Комплекты термопреобразователей с кабелем данной модификации могут поставляться как от-дельно для Ду15-Ду32, так и с шаровыми кранами DN 15, PN 1,6 MРa.

Внимание!
При использовании заказчиком аналогичных кранов другой марки, необходимо предоставить образец производителю КТС-Б для адаптации термометра к крану.

Вариант исполнения для монтажа в тройник:



Пример обозначения при заказе:



При составлении условного обозначения параметры 1,2,3,4 выбираются в соответствии с таблицей.

Возможные конструктивы КТС-Б с кабелем Б для монтажа в шаровый кран или тройник

1 НСХ Рt100, Рt 500
2 Класс допуска А, В
3 Минимальная разность измеряе-мых температур Δtmin, °С  2, 3
4 Способ монтажа  С краном Без крана
Для кранов
(Цветлит)
С адаптером С тройником
КШ.G1/2 КШ.G3/4 Dу15, Dу20 G1/2, G3/4 ТР.G1/2,
ТР.G3/4



*Длина кабеля Lк=1500 мм – стандарт;  по согласованию с заказчиком возможна любая длина от 1000 мм, кратная 50 мм.

** При монтаже в шаровый кран, гарантийные  обязательства на комплекты термопреобразователей  распространяются  только при использовании с шаровыми кранами производства УП «Цветлит».
***Исполнение крепежной части «ПШл» - подвижный штуцер латунный.
Возможно изготовление аналогичных комплектов термопреобразователей сопротивления для монтажа в трубопроводы Ду25, Ду32 в арматуру, предоставленную заказчиком.
