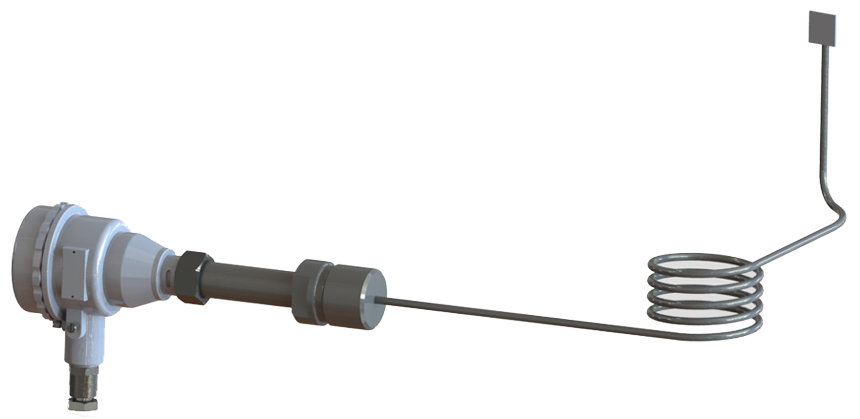

ПРЕОБРАЗОВАТЕЛЬ

ТЕРМОЭЛЕКТРИЧЕСКИЙ КАБЕЛЬНЫЙ

Описание

Назначение

Применяется для измерения температуры труднодоступных поверхностей и сред. Комплектуется разборной конструкцией для монтажа изнутри установки. Используется в печи змеевика.

Основные характеристики преобразователя термоэлектрического:
Взрывозащищенное исполнение Ex ia; Ex db; Ex dbia.
Степень защиты: IP68
Рабочая температура окружающего воздуха t° C: от -50°С до +85°С
Номинальная статическая характеристика (НСХ) преобразования по СТБ ГОСТ Р 8.585-2004: ТХК(L), ТХА(K), ТНН(N), ТЖК(J), ТМК(Т)
Структура чувствительного элемента (ЧЭ): И, Н, ИИ, ИН, 2И, 2Н
Материал  оболочек термопарного кабеля: из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949 или их аналогов. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
Диапазон измеряемых температур от -200 до +1300^оС

Особенности конструкции:
Возможно применение компенсационных колец предназначенных минимизировать нагрузки на сварные швы термопары из-за теплового расширения.
Направляющие приварные клипсы сохраняют контакт термопары с поверхностью трубопровода при охлаждении и предусматривают возможность теплового расширения без повреждения сварных швов.
Исполнение с приварным наконечником  обеспечивает непосредственный контакт температурного датчика с измеряемой поверхностью.
Применение термозащитного экрана защищает наконечник и спай термопары от пламени горелки. Пламя горелки может привести к получению неправильных показаний (более высоких) и преждевременному выходу термопары из строя.
По согласованию может быть рассмотрен вариант применения специальных конструкций, (например: термопарный кабель с увеличенной толщиной стенки оболочки, дополнительная защита в местах повышенных температур).

Схема условного обозначения

1	-2	3	4	-5	-6	-7	-8	-(9)	-8	/9	-10	.11	.12	-13	-14
ТП-Б	-Exia	IIC	Т6	-ТХА(К)	-2	-И	-К	-(от-40 до+1100)	-6000	/3	-НШ	.200	.К1/2	-М	-МГ

1 Обозначение типа (модификация)

ТП-Б

2 Вид взрывозащиты

Ex db, Ex dbia, Ex ia – (газовые среды)

Extb, Extbia – (пылевые среды)

(при отсутствии не указывается)

3 Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС

(при отсутствии не указывается)

4 Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)

Т80℃…Т445℃ - (пылевые среды)

(при отсутствии не указывается)

5 НСХ

ТХК(L), ТХА(K), ТНН(N), ТЖК(J), ТМК(Т)

4 Класс точности

1; 2 (для ТХК(L) только 2 класс)

5 Вид спая

И, Н, ИИ,ИН, 2И, 2Н

6 Исполнение монтажной части

К, Кн

7 Диапазон измеряемых температур, °С (выбирать из диапазона)

от -200 до +1300 и/или внутри указанного диапазона в зависимости от типа НСХ

8 Длина монтажной части

от  25 мм до 30000 мм

9 Диаметр монтажной части

1,5 мм; 3 мм; 4 мм; 4 мм, 5 мм; 6 мм

10 Тип присоединения

НШ, Ф

11 Длина выносной части

160, 200, 250

12 Параметр присоединения

М20х1,5; M24х1,5; М27х2; М33х2; G1/2; G3/4;K1/2;К3/4

13 Исполнение клеммной головки

Д, М, Нб, П, С, Я

14 Кабельный ввод

DIN (А), (С); ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГМ; МГБ-М; MIL-разъем.


Примечание. Возможно изготовление с учётом пожеланий заказчика.
