ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ
(ТЕРМОПАРЫ) ТП-Б



Описание

Назначение и принцип действия

 Преобразователи термоэлектрические ТП-Б (далее термопары), предназначенные для измерения температуры сыпучих, жидких, газообразных, твердых веществ и сред, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.

Термопары выпускают в двух модификациях:

  1. ТП-Б – термопары, соответствующие требованиям ГОСТ 6616 с номинальной статической характеристикой преобразования (НСХ) по СТБ ГОСТ Р 8.585 (ТХА(K), TXK(L), THH(N), ТЖК(J), ТМК(Т)) и др.
  2. ТП-Б-У – термопары с унифицированным выходным сигналом постоянного тока (4-20) мА,
    (0-20)мА, (0-5) мА, цифровой протокол HART, совмещенный с унифицированным выходным сигналом.

Принцип действия ТП-Б основан на изменении термоэлектродвижущей силы (ТЭДС) чувствительного элемента (ЧЭ) в зависимости от температуры.

Принцип действия ТП-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20) мА, (0-5) мА с помощью измерительного преобразователя. С возможностью передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом). В качестве первичных преобразователей температуры в ТП-Б-У применяются ТП-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТП-Б-У.



Взрывозащищенные ТП-Б и ТП-Б-У:

Термопары изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные термопары соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).

Взрывозащищенные термопары изготавливаются:

-

с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой   взрывозащиты: 1Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X, 1Ex db IIА T6…Т1 Gb X, Ex tb IIIC T80°С…Т445°С Db X, Ex tb IIIB T80°С…Т445°С Db X, Ex tb IIIA T80°С…Т445°С Db X по ГОСТ IEC 60079-1;

с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и   маркировкой   взрывозащиты: 0Ех iа IIС Т6…Т1 Ga X, 0Ех iа IIВ Т6…Т1 Ga X, 0Ех iа IIА Т6…Т1 Ga X, Ех iа IIIС T80°С…Т445°С Da X, Ех iа IIIB T80°С…Т445°С Da X, Ех iа IIIA T80°С…Т445°С Da X по ГОСТ 31610.11.

Кроме того, взрывозащищенные датчики изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты: 1Ex db ia IIC T6…Т1 Gb X, 1Ex db ia IIB T6…Т1 Gb X, 1Ex db ia IIА T6…Т1 Gb X, Ех tb iа IIIС T80℃…Т445℃ Db X, Ех tb iа IIIB T80℃…Т445℃ Db X, Ех tb iа IIIA T80℃…Т445℃ Db X.

Термопреобразователи сопротивления и преобразователи термоэлектрические с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» должны эксплуатироваться в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Термопреобразователи сопротивления соответствуют требованиям ТР ТС 012/2011. Взрывозащищенные термопреобразователи могут применятся во взрывоопасных газовых средах, зонах (zone 0, zone 1, zone 2), в соответствии с требованиями ГОСТ IEC 60079-10-1, а так же в зонах, опасных по воспламенению горючей пыли (zone 20, zone 21, zone 22) в соответствии с требованием
ГОСТ IEC 61241-1-2 и других документов.

Максимальные электрические параметры искробезопасных цепей ТП-Б с маркировкой Exiа:

-входное напряжение Ui 2 В;

-входной ток Ii 2 мА;

-входная мощность Pi 0,005 Вт;

-внутренняя индуктивность Li 0,1 мГн;

-внутренняя емкость Сi 0,3нФ.

Максимальные электрические параметры искробезопасных цепей ТП-Б-У с маркировкой Exiа:

- входное напряжение Ui 30 В;

- входной ток Ii 100 мА;входная мощность Pi 0,8 Вт;

-внутренняя индуктивность Li 0,1 мГн;

- внутренняя емкость Сi 0,048 мкФ.

Условия эксплуатации ТП-Б и ТП-Б-У

ТП-Б и ТП-Б-У устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до плюс 85 °С, к воздействию влажности окружающего воздуха 95 % при 35 °С и более низких температурах (группа Д3 ГОСТ 12997).

Для ТП-Б-У с жидкокристаллическим индикатором температура окружающего воздуха от минус 40 °С до плюс 70 °С.

ТП-Б и ТП-Б-У устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 Гц до 55 Гц, с амплитудой смещения 0,35 мм .

Установка термопар, монтаж и проверка их технического состояния при эксплуатации должны проводиться в соответствии с техническим описанием и инструкциями на оборудование, в комплекте с которым они работают.

Средний срок службы термопар в зависимости от условий эксплуатации

Тип термопары

(буквенное обозначение НСХ)

Температура применения,°С

Группа условий эксплуатации

Средний срок службы, лет



  ТХА (К)

  св. – 40 до +600 включ. I  10
 от – 200 до – 40 включ. II 4
 св. 600 до 900 включ.
св. +900 до +1100 включ.  III   2
 от 1100 до 1300 включ.  IV  -



ТНН (N)

 св. – 40 до +800 включ.  I  10
 от – 200 до – 40 включ.

 II

4
св. 800 до 1100 включ.
св. 1100 до 1200 включ.  III 2
св. 1200 до 1300 включ.  IV  -

ТХК (L)

 св. – 40 до + 600 включ.   I 10
от. – 200 до – 40 включ.

II

4
св. 600 до 800 включ.

ТЖК (J)

 от. – 40 до + 750 включ. II 4
св. 750 до 900 включ. III 2

ТМК (T)

 св. – 40 до + 200 включ. II 4
от. – 200 до – 40 включ.

III

2
св. 200 до 400 включ.

ТХКн (Е)

 от. – 200 до + 750 включ. II 4
св. 750 до 900 включ. III 2

ТПП (S)

ТПП (R)

 от. 0 до 1100 включ. II

4
св. 1100 до 1300 включ. III 2

1. Для ТП-Б-У средний срок службы зависят от типа первичного преобразователя используемого при изготовлении термопары, указанного в паспорте.

2. ТП-Б, ТП-Б-У демонтаж которых осуществить по техническим причинам невозможно, подвергаются только первичной поверке при вводе в эксплуатацию

 Конструктивные исполнения Конструктивное исполнение термопар ТП-Б и ТП-Б-У в первую очередь определяется моделью термопары.



Схема заказа

СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ТЕРМОЭЛЕКТРИЧЕСКИХ ТП-Б И ТП-Б-У



Пример записи условного обозначения ТП-Б:

1 -2 3 4 -5 -6 -7 -8 -9 -10 /11 -(12 /13) -14 .15 .17 -18 -20 -21 -22
ТП-Б -Exia IIС Т6 -ТХА(К) -2 -И -П -( от -40 до +400) -80 /10 -(60    /6) -ПШ .60 .М20х1,5 -Д -МГ IP68 -100

Пример записи условного обозначения ТП-Б-У:

1 -2 3 4 5- 6- -7 -8 -9 -10 /11 -14. 15 16. 17 -18 -19 -20
ТП-Б-У -Exd IIС- Т6 (4-20)мА-(HART)- (1) -И -П -(от 0 до +50) -50 /10 -ПШ. 50 /12. G1/2 -Ти -ИЖЦ -МГБ



1.Обозначение  типа (модификация)

ТП-Б

ТП-Б-У

2. Вид взрывозащиты

Ex db, Ex dbia, Ex ia – (газовые среды)
Ex tb, Ex tbia – (пылевые среды)
(при отсутствии не указывается)

3. Подгруппа взрывозащищенного оборудования

IIA, IIB, IIC, IIIA, IIIB, IIIC

(при отсутвствии не указывается)

4. Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)
Т80℃...Т445℃ - (пылевые среды)
(при отсутствии не указывается)

5. НСХ для ТП-Б (см. табл. 1)/ диапазон унифицированного выходного сигнала (для ТП-Б-У)

ТП-Б: ТХА(K), ТХК(L), ТЖК(J), ТНН(N), ТХКн(E), ТМК(Т), ТПП(S), ТПП(R)

ТП-Б-У: (4-20) мА; (0-5) мА; HART1 (0-20)мА  для Т, Ти, П, Пи

 Таблица 1 - Характеристики ТП-Б

Обозначение НСХ  Класс допуска Диапазон измерений, °С Пределы допускаемых отклонений ТЭДС от НСХ t ,°С

ТХА(К);

ТНН(N)



1

 От -40 до +375 включ. ±1,5
Св. +375 до +1300 включ. ±0,004*t



2

 От -40 до +333 включ. ±2,5
Св. +333 до +1300 включ.
±0,0075*t

3

 от -200 до -167 ±0,015*|t|
Св. -167 до +40 ±2,5





ТХК(L)



2

 От -40 до +360 включ. ±2,5
Св. +360 до +800 включ. ±(0,7+0,005*t|)

 3

 От -200 до -100 включ. ±(1,54+0,01*|t|)
Св. -100 до +100 включ. ±2,5





ТЖК(J)



1

 От -40 до +375 включ. ±1,5
Св. +375 до +750 включ. ±0,004*t



2

  От 0 до +333 включ. ±2,5
 Св. +333 до +900 включ. ±0,0075*t





ТМК(Т)



1

 От -40 до +125 включ. ±0,5
 Св. +125 до +350 включ. ±0,004*t



2

 От -40 до +135 включ. ±1
Св. +133 до +400 включ.   ±0,0075*t

3

 от -200 до -66 ±0,015*|t|
Св. -66 до +40 ±1





ТХКн(Е)

1

 от -40 до +375 ±1,5
Св. +375 до +800 ±0,004*t

2

 от -40 до +333 ±2,5
Св. +333 до +900 ±0,0075*t

3

 от -200 до -167 ±0,015*|t|
Св. -167 до +40 ±2,5

ТПП(S)

ТПП(R)

2

 от 0 до +600 ±1,5
Св. +600 до +1300 ±0,0025*t

где t – значение измеряемой температуры, ˚С.
*по согласованию с заказчиком возможно изготовление термопар с диапазоном измерений, находящимся внутри указанных диапазонов.

6.Класс допуска для ТП-Б (см. табл. 1); основная приведенная погрешность для ТП-Б-У, %

ТП-Б: 1 (кроме ТХК(L)); 2

ТП-Б-У: ±0,25; ±0,5; ±1



7. Вид спая (см. табл.2)

для ТП-Б: И; ИИ; Н; ИН; 2И; 2Н; С; СС; 2С

для ТП-Б-У :И; Н; С

Таблица 2 – Виды спая рабочего конца

Внешний вид Обозначение Описание
  И Одиночный спай, изолированный от корпуса
  ИИ Два одиночных спая, изолированных от корпуса и друг от друга
  Н Одиночный спай, неизолированный от корпуса
  ИН Два спая, один из которых изолированный от корпу-са, другой неизолированный от корпуса
  2И Двойной (четыре электрода: два положительных и два отрицательных)  изолированный от корпуса спай
  2Н Двойной (четыре электрода: два положительных и два отрицательных) неизолированный от корпуса спай
  С Одиночный «свободный» спай, неизолированный от измеряемой среды
  СС Два одиночных «свободных» спая, неизолированных от измеряемой среды
  2С Двойной (четыре электрода: два положительных и два отрицательных)  «свободный» спай, неизолиро-ванный от измеряемой среды



8.  Исполнение монтажной части (см. табл. 3)

П, Пм, Пб, Пу, Пв, Пи, Пн, Пк, Пц, Пну, К, Ку, Кн, Кну, В, Б, Бс, П(2К), П(Б)



Вариант исполнения монтажной части Условное обозначение Изображение Диаметр монтажной части D (d), мм Длина монтажной части Lм (L1), мм
        min max
Погружной П

прямой

 4 30 120
5 40 320
6 50 630
8 60 1000
10 50 3150
12 50 3150
16 50 3150
20 100 3150

ступенчатый

 8 (6);10 (8) 60(10) 1000 (60)
10 (8) 60(10) 3150(60)

ступенчатый редуцированный*

 8  60 1000
10 (8) 60(10) 3150(60)
Погружной (бур) Пб     6 50 3150
8
10
Погружной
игольчатый		 Пи 4 60 100
5 60 200
Поверхностный Пв

6(10);

 30 630
8(18); 50 1000
10(18) 50 3150
Кабельный**
(допускается од-нократный изгиб рабочей части)		 К 1,5;3;4;4,5;5;6 30 1000
Погружной
угловой

Пу

(Ку)

8;10;12;16;20

(3;4;4,5;6)

 50(50)

1000

(100)
Погружной
малоинерционный  		  Пм       6(5) 50 630
8(7) 50 1000

10(9)

12(10)

14(12)

16(14)

20(18)

 50 3150
Погружной накладной (кабельный накладной)

Пн

(Кн)

 4;5;6;8;10 (4;4,5;6) 50 1000

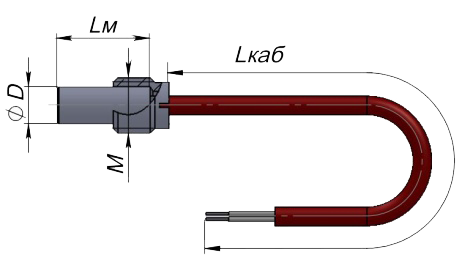

Винтовой В M4x0,7; M5x0,8; M6x1,0; M8x1,25; M10x1,5; M12x1,5 10 50

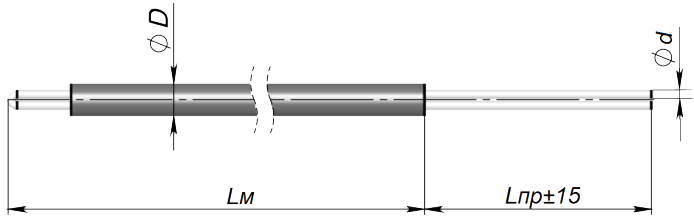

Бескорпусный

«оплетка стеклонить, силикон или фторопласт»

 Бс   2,9; 3,8; 4,8 500 20000

Бескорпусный

«бусы»***		 Б   6;7,5; (0,5;0,7;1,2) 500 20000
Погружной керамический Пк

10

12

 300 1200

15

16

 300 1500

20

24

26

 300 2500
Погружной с двумя внутренними керамическими чехлами П(2К)

20

27

 500 1000

Погружной

(с бескорпусной термопарой)		 П(Б)

10

12

14

 50 3150

16

20

 100 3150

Погружной

Угловой

(с накладной пластиной)

Пну

(Кну)

   3; 4; 4,5; 5; 6; 8; 10; 12; 16; 20 50 3000

Погружной

цельноточеный		 Пц   Под заказ

Примечание

1.    *Уменьшение зазора между стенкой защитного чехла и ЧЭ приводит к уменьшению времени термической реакции.

2.    **Кабель с медными жилами (для ТС-Б)/с термоэлектродами (для ТП-Б) в минеральной изоляции и защитной оболочке из нержавеющей стали (материал оболочки сталь 12Х18Н10Т, AISI 310, AISI 316, AISI 321, Inconel 600). Кабель выдерживает не менее двух циклов изгибов на цилиндр диаметром, равным пятикратному диаметру кабеля. Подходит для измерения температуры труднодоступных зон с агрессивными средами
3.    ***  Исполнение монтажной части Б («бусы») представляет собой термоэлектроды с нанизанными на них керамическими изоляторами в виде бус.

9. Диапазон измерений, °С

от -200 до +1300

и/или внутри указанного диапазона, в зависимости
от НСХ

10.  Длина монтажной части Lм (см. табл. 5), мм

6, 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250,  320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 (изготовление с иной длиной монтажной части, возможно, после согласования)

11. Диаметр монтажной части D****, мм

0,5;1; 1,5; 2; 3; 4; 4,5; 4,6; 5; 6; 7; 8; 10; 12; 16; 20; 22; 25; 30; 35
(изготовление с иным диаметром монтажной части, возможно, после согласования)


Диаметры монтажной части кабельных (К) термопар

Тип термопары  Вид спая

 Диаметр оболочки кабеля (диаметр монтажной части D), мм

 ТХА(К)

  И, Н 1,5; 2; 3; 4; 4,5; 5; 6; 8
ИИ,2И,2Н 3; 4,5; 4,6; 6

 ТХК(L)

 И, Н 3; 4; 5; 6
ИИ,2И,2Н 4,6
ТХКн(Е) И; Н 3; 4,5; 6

ТНН(N)

 И, Н 1,5; 3; 4,5; 6
ИИ,2И,2Н 3; 4,5; 6

ТЖК(J)

 И, Н 1,5; 2; 3; 4,5; 6
ИИ,2И,2Н 3; 4,5; 6
ТМК(Т) И; Н 3; 4,5
ТПП(S) И; Н 3
ТПП(R) И; Н 3
12.  Длина ступени L1, мм

10; 60 (при отсутствии не указывается)

13. Диаметр ступени d, мм

6; 8 (при отсутствии не указывается)

14. Тип крепления(см. табл. 5)

ПШ, ПГ, НШ, НГ, ПрШ, ПрГ, Бр, ПШп, ПШв, ПШпв, ПЦШ, ПЦФ, ПГш, Ш, Ф, ПЦрШ, Фв

(при отсутствии не указывается)

Таблица 5 – Варианты исполнения крепежной части

Условное
обозначение		 Изображение, описание М D, мм
- Без элементов крепления - 4; 5; 6; 8; 10
Ш

Шайба упорная

 10; 12; 16; 18 4; 5; 6; 8
14 4; 5; 6; 8; 10
16;18 4; 5; 6; 8; 10;12
ПШ

Подвижный штуцер

 М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10;16; 20
М33х2; G1 10; 12; 16; 20
НШ

Неподвижный штуцер

 М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
ПГ

Подвижная гайка

 М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
НГ

Неподвижная гайка

 М12х1,5; G1/4 4
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12
М27х2; G3/4 8; 10; 12; 16
М33х2; G1 10; 12; 16; 20
ПШп

Подвижный штуцер, конструкция
«штуцер с пазами»

 М8х1; 4; 5
М10х1;
М12х1,5; G1/4		 4; 5; 6
ПШпв

Подвижный штуцер, конструкция
«втулка с пазами»

 М8х1;

 4; 5
М10х1;
М12х1,5; G1/4”		 4; 5; 6
ПрШ

Штуцер с пружиной

 М12х1,5; G1/4


 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12
М27х2; G3/4 8; 10; 12; 16; 20
ПГш*
Подвижная шлицевая гайка
«молочная гайка»		 Rd52x1/6;
Rd58х1/6;
Rd65х1/6;
Rd78х1/6		 6; 8; 10; 12
Ф

Фланец

 - по заказу
Фв

Фланец пластинчатый

 axb:
70х70;
45х45		 5; 6; 8; 10
ПЦШ

Передвижной штуцер

 M16x1.5; G3/8;

 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
Бр

Байонетный разъем

 M10x1;
М12х1,5
ПЦФ

Передвижной фланец

 - 10; 12; 16; 20; 22; 25; 27; 28; 30
ПШв

Подвижный штуцер с винтом

 М8х1 4; 5
М10х1; М12х1,5; G1/4” 4; 5; 6
M12x1.5 4; 5; 6; 8
M16x1.5; М16; G1/4; G3/8 4; 5; 6; 8; 10
M20x1.5; G1/2 4; 5; 6; 8; 10
15. Длина наружной части Lо, мм

10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800

(при отсутствии не указывается)

16. Диаметр наружной части Do

Указывается, если диаметр наружной части Dо больше диаметра монтажной части D, мм

8; 10; 12; 14; 16; 20; 22; 25; 30; 35 (при отсутствии не указывается)

17. Типоразмер крепления(см. табл. 5)


М6х1; М8х1; М12х1,5; M14х1,5; М16х1,5; М18х1,5; М20х1,5; M24х1,5; М27х2; М33х2; М39х2; G1/8; G1/4; G3/8; G1/2; G3/4; G1

(при отсутствии не указывается)

18. Исполнение клеммной головы(см. табл.6 )

ТП-Б: А; Б; Ак1; Ак3; Д; Е; Ж; И; К; Км; Кс; Ксм; Кт; Кмет; Л; Л1; Лк1; Лк2; Лк3; М; М2; USB; Н1; Нб; П; С; Т; Ц; Я; Яб

ТП-Б-У: Д; Е; И; М; Н1; Нб; П; Пи; С; Си; Т; Ти; Ц; Я; Яб

Таблица 6 – Варианты исполнения клеммных головок






А (с проводами)

 Степень защиты IP00
Без взрывозащиты



Б (с кабелем)

 Степень защиты IP00; IP44; IP65; IP68
Вид
взрывозащиты		 Exia

Бпр (с кабелем и пружиной от перелома)

 Степень защиты IP 00 - 68
Вид взрывозащиты Exia

В маркировке изделия после длины кабеля:

(н) – наконечники;

(э) – вывод экрана



Ак1 (термометрическая вставка)

 Степень защиты IP00
Без взрывозащиты

Ак2 (термометрическая вставка c вторичным преобразователем)

 Степень защиты IP00
Вид взрывозащиты нет

Ак3 (термометрическая вставка)

 Степень защиты IP00
Вид взрывозащиты нет



Д

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Exia
Материал алюминиевый сплав
Установка ПИ да

Е («большая»)

 Степень защиты IP65
Без взрывозащиты
Возможно исполнение с кабельным вводом «ПГ»
 Материал Стеклонаполненный полиамид
Установка ПИ да (4-20) мА

Ж («малая»)

 Степень защиты IP65
Без взрывозащиты
Материал Стеклона-полненный полиамид
Установка ПИ нет

И («прямая»)

 Степень защиты IP65
Без взрывозащиты
Материал пАБС-пластик
Применяется для крепления на плоской поверхности
Установка ПИ

да

(4-20) мА

К (ручка)

 Степень
защиты		 IP45
Вид взрывозащиты  Ex ia
Материал ручки пластик

Км (ручка «малая»)

 Степень защиты IP45
Вид взрывозащиты  Ex ia
Материал ручки пластик



Л (штепсельный разъем)

 Степень защиты IP65
Без взрывозащиты
Тип разъема DIN 175301-803 form C

Л1 (штепсельный разъем)

 Степень защиты IP65
Без взрывозащиты
Тип разъема DIN 175301-803 form А



USB

 Степень защиты IP65
Без взрывозащиты
Тип разъема  USB тип B

М

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Ex ia
Ex db
Поставляется только в комплекте с кабельным вводом (см. табл. 8)
 Материал алюминиевый сплав
Установка ПИ да

М2

 Степень защиты IP65-68

Вид

взрывозащиты

Ex ia

Ex db
Поставляется только в комплекте с двумя кабельными вводами
Установка ПИ да
Материал Алюминиевый сплав

Н1

 Степень защиты IP65; IP68
Вид взрывозащиты Ex ia
Поставляется только в комплекте с кабельным вводом (см. табл. 8)
Материал нержавеющая сталь
Установка ПИ да


Нб		 Степень защиты IP65; IP68
Вид
взрывозащиты		 Ex ia
Ex db
Поставляется только в комплекте с кабельным вводом(см. табл. 8)
Материал нержавеющая сталь
Установка ПИ да



Лк (разъем-коннектор)

 Степень защиты  IP00
Вид
взрывозащиты		  нет
Материал  керамика

Термостойкий; антистатичный;

малогабаритный

Лк2 (разъем-коннектор стандартный)

 Степень защиты IP00
Вид взрывозащиты нет

Антистатичный; малогабаритный
Материал пластик

Лк3 (разъем-коннектор мини)

 Степень защиты IP00
Вид взрывозащиты нет

Антистатичный; малогабаритный
Материал пластик





Т

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Ex ia
Ex db
Может комплектоваться кабельным вводом (см. табл. 8)
Материал алюминиевый сплав
Материал  Алюминиевый сплав



Ти

 Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Может комплектоваться кабельным вводом (см. табл. 8)
Материал алюминиевый сплав
Применяется только для модификации ТС-Б-У
Установка ПИ да

 П

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Ex ia
Ex db
Может комплектоваться кабельным вводом(см. табл. 8)
Материал алюминиевый сплав
Применяется для крепления на плоской поверхности
Установка ПИ да



Пи

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Ex ia
Ex db
Может комплектоваться кабельным вводом (см. табл. 8)
Материал алюминиевый сплав
Применяется только для модификации ТС-Б-У, ТП-Б-У
Применяется для крепления на плоской поверхности
Установка ПИ да



С

 Степень за-щиты IP65; IP68
Вид взрывозащиты Ex ia
Материал алюминиевый сплав
Установка ПИ да

*Си

 Степень защиты IP65-68
Вид взрывозащиты Ex ia
Применяется только для модификации ТС-Б-У
Установка ПИ да (до 2 шт.)
Материал
 Алюминиевый сплав

Я

 Степень защиты IP65; IP68
Вид
взрывозащиты		 Exia
Exdb
Может комплектоваться кабельными вводами (см. табл. 8)
Материал Алюминиевый сплав,
Нержавеющая сталь
Установка ПИ да
(до 6 шт.)



Яб



 Степень защиты IP65-68
Вид взрывозащиты Ex ia
Ex db*
Может комплектоваться кабельными вводами
Установка ПИ да (до 12 шт.
Материал * Алюминиевый сплав,
Нержавеющая сталь

Кс (силиконовая ручка)

 Степень защиты IP68
Вид взрывозащиты Ex ia
Материал ручки силикон
Материал кабеля силикон

Кб (ручка для бура)

 Степень защиты IP45
Вид взрывозащиты Ex ia
Материал ручки Нержав. сталь

Кмет (металлическая ручка)

 Степень защиты IP68
Вид взрывозащиты Ex ia
Материал ручки Нержав.
сталь

Кт (ручка металлическая Т-образная)

 Степень защиты IP68
Вид взрывозащиты Ex ia
Материал ручки Нержав.
сталь

     *Только по согласованию с изготовителем



19. Вид индикации

ТП-Б: -

ТП-Б-У: ИЖЦ; ИСЦ

20. Тип кабельного ввода



DIN C

(штепсельный разъем DIN EN 175301-803 "С")
 L.png  Вид взрывозащиты Exia
Степень защиты IP65

DIN А

(штепсельный разъем DIN EN 175301-803 "А")
   Вид взрывозащиты Exia
Степень защиты IP65
ПГ
 (пластиковый кабельный ввод)
Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65
ЛГ
(латунный кабельный ввод)
  Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65
МГ
(металлический кабельный ввод)
    Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГБ
(металлический кабельный ввод)
      Тип кабеля бронированный
Диаметр кабеля без брони, d (3÷7) мм;
(7÷13) мм;
(13÷15) мм
Внешний диаметр кабеля, D (7÷13) мм
(13÷17) мм
(16÷19) мм
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГТ
(металлический кабельный ввод)
    Тип кабеля проложенный в трубе
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С		 М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГФ
(металлический кабельный ввод с последующей фиксацией кабеля)
     Тип кабеля небронированный
 Диаметр кабеля, d (3÷7) мм;
 Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
 МГБ-П
(металлический кабельный ввод для крепления пластикового рукава)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Пластиковый рукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
 Степень защиты   IP65-68
 МГМ
(металлический кабельный ввод для крепления кабеля с переходной муфтой)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С		 М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
 Степень защиты IP65-68
МГБ-М
(металлический кабельный ввод для крепления металлорукава)



 Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Металлорукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68



21. Степень защиты (см. табл. 7)

IP00, IP40, IP65-IP68 (по согласованию с заказчиком IPX9)

22. Длина кабеля, мм

100; 250; 500; 1000; 2000; 3000; 5000; 10000; 15000 (изготовление с иной длиной кабеля, возможно, после согласования)

Примечания

  1. В ТП-Б-У с унифицированным выходным сигналом совмещен цифровой протокол передачи данных HART.
  2. Для ТП-Б ТХК(L), ТПП(S), ТПП(R) класс допуска 1 отсутствует.
  3. Указывается, если диаметр наружной части Dо больше диаметра монтажной части D.
  4. После условного обозначения в скобках допускается указывать особые требования заказчика.
  5. В обозначении клеммой головы буква «и» обозначает наличие индикации.

Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

Варианты исполнений
БЕСКОРПУСНЫЕ ТЕРМОПАРЫ (С ПРОВОДАМИ)

       Бескорпусные термопары типа «Б» (бусы) и «Бс» (жилы в оплетке из стеклонити, силикона или фторопласта) предназначены для измерения температуры в печах и котельных установках. Достоинством данного типа преобразователей является простота.
        При установке в труднодоступных местах допускается изгибать термопару.
        Отсутствие защиты термоэлектродов обуславливает относительно непродолжительный срок эксплуатации.
        В качестве термоэлектродов применяется проволока по ГОСТ 1790.
        Изоляционные бусы изготовлены из оксида алюминия. Степень защиты IP20.
        Выпускаются со следующими типами НСХ: ТХА(К); ТХК(L); ТЖК(J)


Бескорпусная термопара исполнения «Б»,
вид спая «С» (свободный)		 Бескорпусная термопара исполнения «Бс»,
вид спая «С» (свободный)


Пример записи условного обозначения бескорпусных термопар

ТП-Б- ТХА(К) -2- С- Б- (от -40 до +800) -1000 /1,2 -А -50
1 2 3 4 5 6 7 8 9 10



Где:
1 – обозначение типа (модификация);
2 – НСХ (см. табл. 28);
3 – класс допуска (см. табл. 28);
4 – вид спая;
5 – исполнение монтажной части (см. табл. 28);
6 – диапазон измерений (см. табл. 28);
7 – длина монтажной части Lм, мм (см. табл. 28);
8 – диаметр жил d, мм (см. табл. 28);
9 – тип подключения: А – с проводами;
10 – длина проводов Lпр, мм (см. табл. 28).



Таблица 28 – Конструктивные параметры бескорпусных термопар

Исполнение монтажной части Б Бс
НСХ ТХА(К); ТХК(L) ТХА(К); ТЖК(J)
Класс допуска

ТХА(К): 1; 2.

ТХК(L): 2

ТХА(К): 1, 2.

ТЖК(J): 2
Вид спая С (свободный)
Диаметр жил d, мм 0,5; 0,7; 1,2 0,35; 0,5
Внешний диаметр D, мм 6; 7,5 ТХА(К): 2,9 (Ød 0,5)
ТЖК(J): 3,8; 4,8 (Ød 0,35)
Диапазон измерений, °С

ТХА(К): от -40 до +1300
(Ød 0,5; 0,7)
от -40 до +1100 (Ød 1,2)
ТХК (L): от -40 до +600

 ТХА(К): от -40 до +600;
ТЖК(J): от -40 до +500
Длина монтажной части Lм, мм 500; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3500; 4000; 5000; 10000; 20000
Длина проводов Lпр, мм 50 или другая, по заказу







ТЕРМОПАРЫ С КАБЕЛЕМ (КАБЕЛЬНЫЕ)


        Кабельная термопара представляет собой гибкую металлическую трубку с размещенными внутри нее одной или двумя парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды кабельной термопары со стороны рабочего торца сварены между собой, образуя рабочий спай внутри стальной оболочки. Рабочий торец заглушен приваренной стальной пробкой. Свободные концы термоэлектродов подключаются к клеммам головы термопары или к компенсационному кабелю.

Термопара с кабелем «Б», с кабельной монтажной частью «К» Термопара с кабелем «Б», с кабельной угловой монтажной частью «Ку»
Термопара с кабелем «Б», с погружной монтажной частью «П», с подвижным штуцером, конструкция «втулка с пазами» «ПШпв» Термопара с кабелем «Б», с погружной монтажной частью «П», с байонетным разъемом «Бр»




ТП-Б -ТХА(К) -1- И- Ку- (от -40 до +1100) -320 /4,5 -30 -Б- 1500
1 2 3 4 5 6 7 8 10 12 13

Пример записи условного обозначения термопар с кабелем, с элементами крепления

ТП-Б -TXK(L) -1 -И -П -(от -40 до +400) -50 /6 -ПШпв .30   .М12х1,5 -Б -1500
 1 2 3 4 5 6 7 8  9  10   11 12 13

Где:
1 – обозначение типа (модификация);
2 – НСХ;
3 – класс допуска ;
4 – вид спая;
5 – исполнение монтажной части ;
6 – диапазон измерений ;
7 – длина монтажной части Lм, мм ;
8 – диаметр монтажной части D, мм ;
9 – тип крепления ;
10 – длина наружной части Lо, мм ;
11 – типоразмер крепления ;
12 – тип подключения: Б – с кабелем;
13 – длина компенсационного кабеля Lкаб, мм .

Таблица 29 – Конструктивные параметры термопар с кабелем

НСХ Класс допуска Вид спая Исполнение монтажной части Диапазон измерений, °С Длина кабеля Lкаб, мм
ТХА(К) 1; 2 И; Н К; Ку; П; Пв; Пм от -200 до +1300 500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 5000
ТХК(L) 2 от -200 до +800
ТЖК(J) 1; 2 от -40 до +900
ТТН(N) 1; 2 от -200 до +1300
ТПП(R) 2 от 0 до +1300
ТПП(S) 2 от 0 до +1300



Таблица 30 – Конструктивные параметры термопар с кабелем

Исполнение монтажной части Диаметр монтажной части D, мм Длина монтажной части Lм, мм Длина
наружной части Lо, мм		 Тип
крепления		 Типоразмер
 крепления (резьба, М)
К; Ку   ТХА(К) 1,5; 3; 4; 4,5; 6; 8 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 20; 30; 40; 50 - -
ТХК(L) 1,5; 3; 4; 4,5; 5; 6
 ТЖК(J)
ТТН(N) 1,5; 3; 4; 4,5; 6
ТПП(S) 3
П; Пв; Пм 5 50; 60; 80; 100; 120; 160; 200; 250; 320 ПШп; ПШпв М8х1; М10х1; М12х1,5; G1/4
ПрШ; ПШ; НШ М12х1,5; G1/4; М16х1,5; G3/8; М20х1,5; G1/2
Бр М10х1; М12х1,5
6 ПШп; ПШпв 10х1; М12х1,5; G1/4
ПрШ; ПШ; НШ М12х1,5; G1/4; М16х1,5; G3/8; М20х1,5; G1/2
 Бр М10х1; М12х1,5
8 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 ПрШ; ПШ; НШ М12х1,5; G1/4; М16х1,5; G3/8; М20х1,5; G1/2

Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!





ТЕМОПАРЫ С КЛЕММНОЙ ГОЛОВОЙ, БЕЗ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ

Относятся к преобразователям термоэлектрическим общепромышленного назначения.

 ТП-Б -ТХА(К)  -1  -И  -К- (от -40 до +800) -630 /10 -Н1 -МГ
 1 2 3  4 5 6 7 8 9 11



ТП-Б-У -(4-20)мА -(±0,25) -И -П -(от 0 до +500) -500 /8 -Си -ИЖЦ -ЛГ
1 2 3 4 5 6 7 8 9 10 11


Где:
1 – обозначение типа (модификация);
2 – НСХ (для ТП-Б)  / диапазон унифицированного выходного сигнала* (для ТП-Б-У);
3 – класс допуска (для ТП-Б)  / предел основной приведенной погрешности (для ТП-Б-У)**, %;
4 – вид спая ;
5 – исполнение монтажной части ;
6 – диапазон измерений;
7 – длина монтажной части Lм, мм;
8 – диаметр монтажной части D, мм ;
9 – исполнение клеммной головы ;
10 – вид индикации: ИЖЦ или ИСЦ (только для модификации ТП-Б-У) (при отсутствии не указывается);
11 – кабельный ввод (при отсутствии не указывается).
Примечания:
*диапазон унифицированного выходного сигнала может быть: (4-20) мА; (0-5) мА; цифровой протокол HART, совмещенный с унифицированным выходным сигналом.
**предел основной приведенной погрешности выбирается из ряда: ±0,25 %; ±0,5 %; ±1 %.
 
Таблица 3.31– Конструктивные параметры

Клеммная  голова Д  Е  Н1  Л; Л1 Лк* С Си
Диаметр монтажной части D, мм  6; 8; 10; 12; 16; 20  4; 4,5; 6; 8; 10; 12  8; 10; 12; 16; 20  4; 6; 8  4,5; 6  8; 10; 12; 16; 20
Кабельный ввод  все   ПГ   все  -  -    все

Установка ПИ

(модификация ТП-Б-У)

  (4-20) мА;
(0-5) мА;
HART		  (4-20) мА (4-20) мА;
(0-5) мА;
HART		  нет  нет (4-20) мА;
(0-5) мА;
HART
Вид индикации нет ИЖЦ;
ИСЦ

*разъем Лк применяется только для термопар с кабельной «К» монтажной частью.


Таблица 32– Конструктивные параметры

Диаметр монтажной части D, мм  Длина монтажной части Lм, мм Исполнение
монтажной части
 4; 4,5 0; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 К; Ку
 6 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 П (прямое); К; Ку; Пв; Пм
 8; 10 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 П (прямое); Пв; Пу; Пм
12; 16 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 П (прямое); Пм
20 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 П (прямое); Пм

Примечание:
        При заказе термопар без элементов крепления необходимо учитывать, что глубина погружения (длина монтажной части) должна быть меньше указанной длины (Lм) на 50 мм и более с диапазоном измерения до плюс 250 °С; на 80 мм и более с диапазоном до плюс 400 °С; на 120 мм и более с диапазоном до плюс 800 °С; на 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!



 {Spoiler=ИСПОЛНЕНИЕ ТЕРМОПАР С КЛЕММНОЙ ГОЛОВОЙ, С ЭЛЕМЕНТАМИ КРЕПЛЕНИЯ}



ТП-Б -ТХК(L) -2 -И -П -(от -40 до +250) -320 /10 -(60 /8) -ПШ. 50. М20х1,5 -Н1 -МГ
1 2 3 4 5 6 7 8 9 10 11 12 14 15 17



ТП-Б-У -(4-20)мА-(HART) -(±0,5) -И -П -(от 0 до +50) -250 /8 -ПШ.  120/12. М20х1,5- Си- ИЖЦ- МГБ
 1  2 3 4 5 6 7 8 11 12   13 14 15 16 17

Где:
1 – обозначение типа (модификация);
2 – НСХ (для ТП-Б)  /диапазон унифицированного выходного сигнала* (для ТП-Б-У);
3 – класс допуска (для ТП-Б) (см. табл. 3.23) /предел основной приведенной погрешности
(для ТП-Б-У), %**;
4 – вид спая;
5– исполнение монтажной части ;
6 – диапазон измерений ;
7 – длина монтажной части Lм, мм ;
8 – диаметр монтажной части D, мм;
9 – длина ступени L1, мм  (при отсутствии не указывается);
10 – диаметр ступени d, мм  (при отсутствии не указывается);
11 – тип крепления;
12 – длина наружной части Lо, мм ;
13 – диаметр наружной части Dо, мм  (при отсутствии не указывается);
14 – типоразмер крепления ;
15 – исполнение клеммной головы ;
16 – вид индикации: ИЖЦ (только для модификации ТП-Б-У) (при отсутствии не указывается);
17 – кабельный ввод  (при отсутствии не указывается).
        Примечания:
*диапазон унифицированного выходного сигнала может быть: (4-20) мА; (0-5) мА; цифровой протокол HART, совмещенный с унифицированным выходным сигналом.
**предел основной приведенной погрешности выбирается из ряда: ±0,25 %; ±0,5 %; ±1 %.
 
Таблица 3.33 – Конструктивные параметры

Клеммная
 голова		 Д   Е  Л; Л1  Н1 С Си
 Диаметр монтажной части D, мм 4; 6; 8; 10; 12; 16; 20; 30  4; 4,5; 6; 8; 10; 12   4; 6; 8; 10 8; 10; 12; 16; 20 8; 10; 12; 16; 20
Кабельный ввод
(см. табл. 3.4)		  все   ПГ  - все все
 Установка ПИ
(модификация ТП-Б-У)		   (4-20) мА;
(0-5) мА;
HART; 		  (4-20) мА   нет (4-20) мА;
(0-5) мА;
HART; 		 (4-20) мА;
(0-5) мА;
HART;
Вид
индикации		  нет ИЖЦ;
Тип
крепления		 ПШ; НШ; ПГ; НГ; ПрШ; Ф; ПЦШ ПШ; НШ; ПГ; НГ; ПрШ; Ф; Фв; ПЦШ ПШ; НШ; ПГ; НГ; Фв ПШ; НШ; ПГ; НГ; ПрШ; Ф; ПЦШ ПШ; НШ; ПГ; НГ; ПрШ; Ф; ПЦШ



Таблица 3.34 – Конструктивные параметры

Диаметр монтажной части D, мм Длина монтажной части
Lм, мм		 Диаметр наружной части
 Dо, мм		  Длина
наружной части
Lо, мм		 Исполнение
монтажной части
4; 4,5 50; 60; 80; 100; 120 4; 4,5; 6; 8; 10 50; 60; 80; 120; 200
  		 П (прямой); К
6 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 6; 8; 10; 12; 16 П; Пв; Пм
8; 10 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 8; 10; 12; 16 П; Пв; Пм
12; 16; 20 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 - П; Пм
20 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150      П; Пм



Таблица 3.35 – Типоразмер крепления (резьба М)

D,мм

Тип
крепления		 4; 4,5 5 6 8 10 12 16 20
ПШ; НШ; ПГ М12х1,5; G1/4
М16х1,5; G3/8
  M20х1,5; G1/2
    М24х1,5
      M27x2; G3/4
        M33x2; G1
НГ М16х1,5; G3/8
  M20х1,5; G1/2
     М24х1,5
      M27x2; G3/4
         M33x2; G1
ПрШ М12х1,5; G1/4
М16х1,5; G3/8
   M20х1,5; G1/2
     М24х1,5
       M27x2; G3/4
ПЦШ М16х1,5; G3/8
  M20х1,5; G1/2
    М24х1,5
       M27x2; G3/4
         M33x2; G1

           Примечание
1. Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном измерения до плюс 250 °С; на 80 мм и более с диапазон до плюс 400 °С; на 120 мм и более с диапазоном до плюс 800 °С; на 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
2. Термопары, по заказу, могут комплектоваться гильзами и бобышками (см. раздел 8).
Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!





ТЕРМОПАРЫ ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ


ТП-Б -Ex iaIICТ6 -ТХК(L) -2- ИИ -П -(от -40 до +300) -320 /8 -ПрШ. 50 /12. М20х1,5 -Н1 -МГМ
1 2     3 4 5 6 7 8 9 10 13 14 15 16 17 19



ТП-Б-У -Ex dbIICТ6 -(4-20)мА -(±1) -И -П -(от 0 до +50) -630 /10 -(60 /8) -ПШ. 50. М20х1,5 -Ти -ИЖЦ -МГ
1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 17 18 19

 Где:
1 – обозначение типа (модификация);
2 – вид взрывозащиты (Ex ia; Ex db; Ex dbia);
3 – подгруппа взрывозащищенного исполнения (IIC);
4 – НСХ (для ТП-Б)  /диапазон унифицированного выходного сигнала* (для ТП-Б-У);
5 – класс допуска (для ТП-Б)  /предел основной приведенной погрешности
(для ТП-Б-У), %**;
6 – вид спая ;
7 – исполнение монтажной части ;
8 – диапазон измерений ;
9 – длина монтажной части Lм, мм ;
10 – диаметр монтажной части D, мм ;
11 – длина ступени L1, мм  (при отсутствии не указывается);
12 – диаметр ступени d, мм (при отсутствии не указывается);
13 – тип крепления ;
14 – длина наружной части Lо, мм ;
15 – диаметр наружной части Dо, мм  (при отсутствии не указывается);
16 – типоразмер крепления ;
17 – исполнение клеммной головы ;
18 – вид индикации: ИЖЦ или ИСЦ (только для модификации ТП-Б-У) (при отсутствии не указывается);
19 – кабельный ввод (при отсутствии не указывается).
Примечания:
*диапазон унифицированного выходного сигнала может быть: (4-20) мА; (0-5) мА; цифровой протокол HART, совмещенный с унифицированным выходным сигналом.
**предел основной приведенной погрешности выбирается из ряда: ±0,25 %; ±0,5 %; ±1 %.
 
Таблица  Конструктивные параметры

Клеммная
 голова		 Д  Н1  С  Си М Нб Т Ти П Пи Ц Ши Я Яб
 Диаметр монтажной части D, мм  6*; 8; 10; 12; 16; 20
 Вид взрывозащиты  Ex ia  Ex db, Ex dbia, Extb, Extbia
 Кабельный ввод   все

Ex ia: все

Ex db; Ex dbia, Extb, Extbia: МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-П; МГБ-М
Тип
крепления		 -; ПШ, ПГ, НШ, НГ, ПрШ, ПЦрШ, ПрГ, Бр, ПШп, ПШв, ПШпв, ПЦШ, НШпл, ПГш, Ш, Ф, ПрШт, Фв
Установка ПИ
(модификация ТП-Б-У)		 (4-20) мА; (0-5) мА;
HART;
Вид
индикации		 нет нет  нет ИЖЦ
ИСЦ		 нет нет нет

ИЖЦ

ИСЦ

 нет

ИЖЦ

ИСЦ

 нет

ИЖЦ

ИСЦ

 нет



Таблица 3.37 – Конструктивные параметры

Диаметр монтажной части D, мм Длина монтажной части Lм, мм  Диаметр
наружной части Dо, мм		 Длина наружной части Lо, мм Исполнение
монтажной части
6* 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 6; 8; 10; 12; 16 50; 60; 80; 120; 200 П; Пв; Пм
8; 10 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 8; 10; 12; 16
12; 16 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150  - П; Пм
20 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150  -


Примечание
*При заказе термопары с диаметром монтажной части (D) 6 мм и с одной из взрывозащищенных клеммных голов, обязательным условием является применение защитного чехла с диаметром наружной (выносной) части (Dо) 10 мм и более. 
Таблица 3.38 – Типоразмер крепления (резьба М)

D, ммТип
крепления		 6 8 10 12 16 20
ПШ; НШ; ПГ М12х1,5; G1/4
М16х1,5; G3/8
M20х1,5; G1/2
М24х1,5
 M27x2; G3/4; M33x2; G1
НГ М16х1,5; G3/8
M20х1,5; G1/2
М24х1,5
M27x2; G3/4; M33x2; G1
ПрШ М16х1,5; G3/8
M20х1,5; G1/2
М24х1,5
 M27x2; G3/4
ПЦШ М16х1,5; G3/8
  M20х1,5; G1/2
  М24х1,5
   M27x2; G3/4; M33x2; G1

 Примечание
1. Длина наружной (выносной) части (Lо) должна быть 50 мм и более для термопар с диапазоном измерения до плюс 250 °С; на 80 мм и более с диапазоном до плюс 400 °С; на 120 мм и более с диапазоном до плюс 800 °С; на 200 мм и более с диапазоном измерения до плюс 1000 °С и выше.
2. Термопары, по заказу, могут комплектоваться гильзами и бобышками (см. раздел 8).
Изготовление термопар с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!



Техническая документация

Датчики температуры

Каталог ООО ПОИНТ

Кабельные вводы

Руководство по эксплуатции



Галерея



тч
