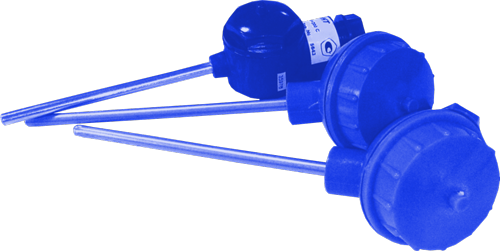

ТЕРМОМЕТРЫ ЦИФРОВЫЕ ТЦ-Б



Описание

Термометры цифровые ТЦ-Б (далее ТЦ-Б), предназначены для измерения температуры газообразных, сыпучих, твердых и жидких веществ в различных отраслях промышленности и передачи информации по протоколу 1-Wire фирмы Maxim Integrated.



Термометры выпускаются с тремя различными чувствительными элементами:
1.    ТЦ-Б-DS1820  – термометры с чувствительным элементом DS1820
2.    ТЦ-Б-DS18B20 - термометры с чувствительным элементом DS18B20
3.    ТЦ-Б-DS1821  - термометры с чувствительным элементом DS1821



Основные технические характеристики

Характеристики ТЦ-Б
Диапазон измерений:    от -55 °С до + 125°С, ( для окружающего воздуха от -55 °С до + 85°С)
Абсолютная погрешность во всем диапазоне измерения, не более: ±2 °С.
Напряжение питания: (3÷5 ±0.4) В постоянного тока.



Условия эксплуатации ТЦ-Б
ТЦ-Б устойчивы к воздействию температуры окружающего воздуха от минус 55 °С до плюс 85 °С, к воздействию влажности окружающего воздуха 100 % при 30°С и более низких температурах (группа С2 ГОСТ 12997). ТЦ-Б не предназначены для длительной эксплуатации при воздействии влажности окружающего воздуха 100 %.
Приборы устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, группа исполнения N2 ГОСТ 12997.



Конструктивное исполнение ТЦ-Б, в первую очередь, определяется моделью Основные модели приведены в табл. 4. Модель определяется:

•    исполнением монтажной части  (см. табл. 1);
•    исполнением крепежной части  (см. табл. 2);
•    исполнением клеммной головки (см. табл. 3);

По согласованию с заказчиком возможно изготовление ТЦ-Б, конструктивные исполнения которых отличаются от приведенных в разделе «Конструктивные исполнения».



СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТЦ-Б

1 - 2 - 3 - 4 - 5 / 6 - 7 . 8 / 9 . 10 - 11 - 12 - 13 - 14
 ТЦ-Б - DS1820 - П  - (от -55 до +125) - 100 / 6 - ПШ . 50 / 6 . М20х1,5 - Е - IP65 - 01 - 02
2-Обозначение типа чувствительного элемента

DS1820
DS18B20
DS1821

3-Исполнение монтажной части табл 1
Вариант исполнения монтажной части

Условное обозна-

чение

 Изображение  Диаметр монтажной части D (d), мм Длина монтажной  части Lм (L1), мм
min max

 Погружное

 П    прямая   6;8;10 50 3150

4-Диапазон измерений,°С

 от -55°С до 125°С


5-Длина монтажной части Lм табл. 4

Длина монтажной части Lм (табл. 4), мм    30, 35, 40,  50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

ТЦ-Б с клеммной головкой И

Варианты исполнения крепежной части

Для измерения температуры окружающего воздуха, с креплением на горизонтальной или вертикальной поверхностях.

Lм, мм 80; 100
D, мм 6; 8

По согласованию с заказчиком, возможно изготовление ТЦ-Б с размерами отличными от приведенных.

ТЦ-Б с клеммной головкой Е

Без элементов крепления
прямой чехол

Крепление НШ
прямой чехол

Lм, мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
D, мм 6 (Lм не более 320 мм); 8 (Lм не более 1000 мм); 10

Lо, мм 50; 120
М, мм М12х1,5; G1/4; М16х1,5; G3/8; М20х1,5**; G1/2; М24х1,5

Крепление ПШ
прямой чехол





Lм, мм 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
D, мм 6 (Lм не более 320 мм); 8 (Lм не более 1000 мм); 10    d, мм
Lо, мм 50; 120
М, мм М12х1,5; G1/4; М16х1,5; G3/8; М20х1,5**; G1/2; М24х1,5

Крепление ПГ
прямой чехол

Lм, мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
D, мм 6 (Lм не более 320 мм); 8 (Lм не более 1000 мм); 10
Lо, мм 50; 120
М, мм  М20х1,5; резьба заказчика*
*резьбы в соответствии с табл.2 пункт 10, либо другие, после дополнительного согласования.

По согласованию с заказчиком, возможно изготовление ТЦ-Б  с размерами отличными от приведенных, с другой схемой разводки.

6-Диаметр монтажной части D

 Диаметр монтажной части D см. табл. 4 пункт 6, мм     6; 8; 10

7-Тип крепления табл. 2

ПШ, НШ  (при отсутствии не указывается) табл. 2

 Предпочтительные и наиболее распространенные исполнения крепежной части термометров это «Без элементов крепления» и «ПШ подвижный штуцер» с резьбой М20х1,5.

Условное
обозна-

чение

 Изображение, описание Типоразмер крепления, М D, мм
 1  2  3 4


Без элементов крепления
Исполнения см. табл.4 пункт 6

Основные модели

 - см. табл.4 пункт 6
ПШ

Подвижный штуцер

М12х1,5; G1/4” 4; 5; 6
М16х1,5; G3/8” 4; 5; 6; 8; 10
М20х1,5; G1/2” 5;6; 8; 10
М24х1,5 6; 8; 10

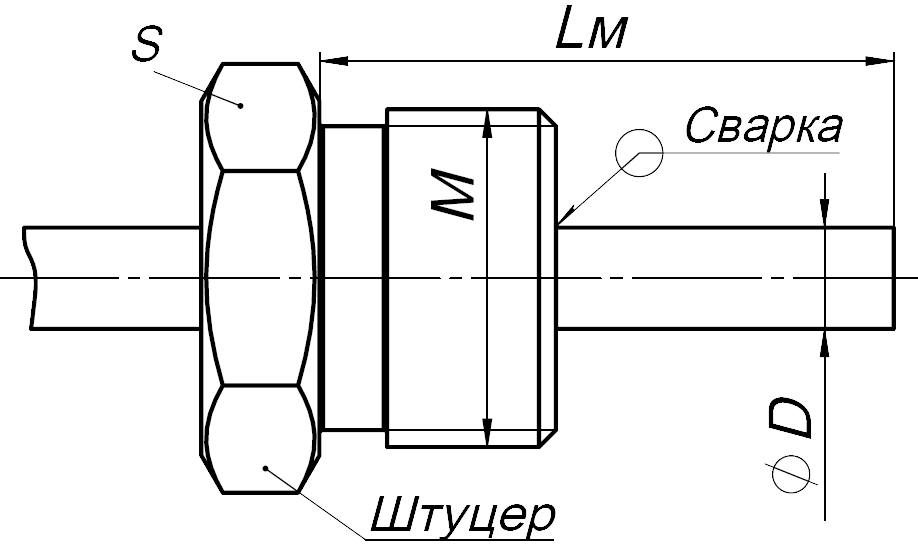

НШ

Неподвижный штуцер

М12х1,5; G1/4” 6
М16х1,5; G3/8” 6; 8; 10
М20х1,5; G1/2” 6; 8; 10
 М24х1,5 6; 8; 10
М27х2; G3/4” 8; 10

Примечание - Размер шестигранника S определяется изготовителем, длина монтажной части Lм по заказу.

8-Длина наружной части Lо

Длина наружной части Lо(см. табл. 4 пункт 6), мм    50, 120, 200 (при отсутствии не указывается)

9-Диаметр наружной части Do

12    Диаметр наружной части Do (см. табл. 4 пункт 6), мм    8, 10 (указывается если диаметр наружной части Do больше диаметра монтажной части D, в остальных случаях Do=D и не указывается.

10-Типоразмер крепления

Типоразмер крепления (см. табл. 2,4 пункт 6,10)    М12х1,5; M14х1,5; М16х1,5; М18х1,5; М20х1,5; M24х1,5; М27х2; G1/8; G1/4; G3/8; G1/2; G3/4; G1 (при отсутствии не указывается)

11-Исполнение клеммной головки табл. 3

Исполнение клеммной головки (табл. 3)

Условное обозначение  Изображение и описание
 Е



«Большая» пластиковая клеммная головка

Степень защиты IP65
Без взрывозащиты
Фиксация
 крышки
резьба
Диаметр кабеля  (по умолчанию) (7÷13) мм
Материал пластик
И

«Прямая» пластиковая клеммная головка для крепления на плоской поверхности. Обычно, применяется для ТЦ-Б предназначенных для измерения температуры окружающего воздуха, с креплением на стену.

Степень защиты  IP65
Без взрывозащиты
Фиксация
крышки
резьба
Диаметр кабеля  (по умолчанию) (7÷13) мм
Материал пластик


Применяется для крепления на плоской поверхности

12 -Степень защиты IP

IP 65 (допускается не указывать)

13-Монтаж резистора подтяжки

01 - Смонтирован
02 - Не смонтирован

14-Маркировка с уникальным номером микросхемы

01 - Присутствует
02 - Отсутствует
