КАБЕЛЬНЫЕ ВВОДЫ



Описание

Кабельные вводы (далее - вводы) предназначены для уплотнения и фиксации гибких бронированных и небронированных, армированных кабелей при вводе их в электрооборудование, состыковки между собой трубной проводки и для изменения диаметра вводных отверстий с внутренней или наружной резьбой и закрытия неиспользуемых вводных отверстий в оболочках в стационарное, передвижное или переносное электрооборудование.

Вводы применяются в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.

Конструктивные исполнения вводов и модификаций:

-         МГ; МГБ; МГБ-М; МГБ-П; МГМ; МГТ; МГФ; ПГ; ЛГ

В комплекте с кабельными вводами могут поставляться заглушки, резьбовые переходники по требованию заказчика.

Условия эксплуатации вводов соответствуют исполнению группе Д3 по ГОСТ 12997:
- полиамид от минус 50 ºС до 85 ºС;
- температурный диапазон эксплуатации Silicone от минус 60 ºС до 125 ºС.
По стойкости к механическим воздействиям вводов обладают прочностью и устойчивостью к воздействию синусоидальной вибрации в диапазоне частот от 10 до 150 Гц при амплитуде 0,35 мм.
Вводы по устойчивости к механическим воздействиям при эксплуатации относятся к группе исполнения М6 согласно ГОСТ 17516.1
Вводы предназначены для работы при атмосферном давлении от 84,0 до 106,7 кПа (группа Р1 по ГОСТ 12997).
Вводы могут изготавливаться в общепромышленном исполнении и во взрывозащищенном исполнении (Ex - исполнении)
Вводы изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные вводы соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).
Вводы изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» «d» и маркировкой взрывозащиты:
ввод: 1Ex db IIC Gb X, заглушка, резьбовой переходник: 1Ex db IIC Gb , по ГОСТ IEC 60079-1-2013;
- с видом взрывозащиты «повышенная защита» вида «e» и маркировкой взрывозащиты:
ввод: 1Ех e IIС Gb Х, заглушка, резьбовой переходник: 1Ех e IIС Gb, по ГОСТ Р МЭК 60079-7-2012 (IEC 60079-7:2015);
- с видом взрывозащиты «защита от воспламенения пыли» вида «t» и маркировкой взрывозащиты:
ввод: Ex tb IIIC Db X, заглушка, резьбовой переходник: Ex tb IIIC Db, по ГОСТ IEC 60079-31-2013.
Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с Ех-маркировкой, ГОСТ IEC 60079-14-2013 и зоны опасные по воспламенению горючей пыли в соответствии с Ех-маркировкойи других документов, регламентирующих применение во взрывоопасных зонах.
Вводы соответствуют требованиям технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Схема условного обозначения

1- 2 3- 4- 5- 6/ 7 8 9 10
МГ-  Ex db  IIC- 50- S- ødmin/ødmax- Sm-  Ду- øDmin/øDmax- НК

1-Обозначение типа (модификация)

МГ; МГБ; МГБ-Б; МГБ-М; МГФ; МГБ-П; МГТ; МГМ.

2-Взрывозащита

Ex db, Ex e – (газовые среды)
Ex tb – (пылевые среды)

при отсутствии не указывается

3-Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС

при отсутствии не указывается

4-Диапазон температур эксплуатации

-50...+85 ºС (полиамид)
- 60...+ 125 ºС

при отсутствии не указывается

5-Присоединительная резьба, S

в соответствии с таблицей 1.1

6-ødmin/ødmax– минимальный/максимальный диаметр кабеля без брони

в соответствии с таблицей 1.1

7-Sm - присоединительная резьба ввода кабеля

в соответствии с таблицей 1.1

8-Ду - условный проход металлорукава

в соответствии с таблицей 1.1

9-øDmin/øDmax- минимальный/максимальный диаметр брони кабеля

в соответствии с таблицей 1.1

10-Материал кабельного ввода

Н-нержавеющая сталь;
Л- латунь;
НК – никелированная латунь;
П-полиамид.



Модификации

Кабельный ввод МГ (для крепления не бронированного кабеля)

Схема исполнения S,
мм		 ød, мм
min max



М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8
K3/8		 3 7
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 7 13
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 13 17
М32х1,5
1" NPT
G1
K1
R1		 17 22
22 26
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)

Кабельный ввод МГБ (для крепления бронированного кабеля)

Схема исполнения S,
мм		 ød, мм øD,мм
min max min max

М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8
K3/8		 3 7 7 13

М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 3 7 7 13
13 17 17 22
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 7 13 13 17
13 17 17 22
М32х1,5
1" NPT
G1
K1
R1		 13 17 17 22
17 22 22 26
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)

Кабельный ввод МГБ-М (для крепления металлорукава без и в ПВХ изоляции)

Схема исполнения S,
мм		 ød, мм Ду,
мм
min max

М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8		 3 7 12
15
7 13 15
16
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 7
 13
 15
16
18
20
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 13 17 20
22

25
М32х1,5
1" NPT
G1
K1
R1		 17 22 25
22 26 32

 Степень защиты IP66/68 (по согласованию с заказчиком IPX9)



Кабельный ввод МГФ (для крепления не бронированного кабеля с защитой от выдёргивания)

Схема исполнения S,
мм		 ød, мм
min max

М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8
K3/8		 3 7
7 13
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 3 7
7 13
13 17
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 7 13
13 17
М32х1,5
1" NPT
G1
K1
R1		 7 13
13 17
17 22
22 26
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)

Кабельный ввод МГБ-П (для крепления пластикового рукава)

Схема исполнения S,
мм		 ød, мм Ду,
мм
min max

М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8		 3 7 15
7 13 16
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 3 7
 15
7 13 16
13 17 20
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 7
13
15
16
13 17 20
17 22 25
М32х1,5
1" NPT
G1
K1
R1		 7 13 15
16
13 17 20
17 22 25
22 26

 Степень защиты IP66/68 (по согласованию с заказчиком IPX9)

Кабельный ввод МГТ (для крепления кабеля, проложенного в трубе)

Схема исполнения S,
мм		 ød, мм
min max


М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8
K3/8		 3 7
7 13
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 3 7
7 13
13 17
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 7 13
13 17
17 22
М32х1,5
1" NPT
G1
K1
R1		 13 17
17 22
22 26
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)

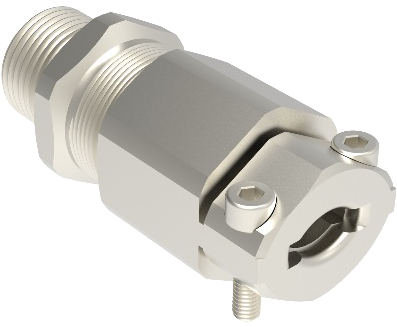

Кабельный ввод МГМ (для крепления не бронированного кабеля с переходной муфтой типа МС)

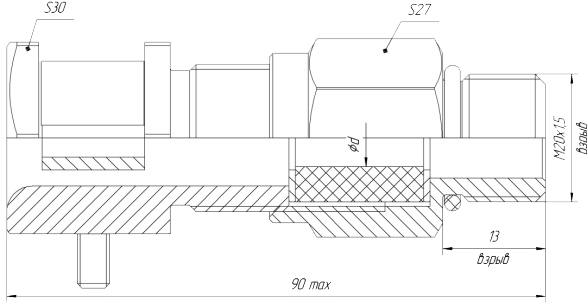

Схема исполнения S,
мм		 ød, мм
min max



М16х1,5
М20х1,5
3/8" NPT
G3/8
R3/8
K3/8		 3 7
7 13
М20х1,5
1/2" NPT
G1/2
R1/2
K1/2		 3 7
7 13
13 17
М25х1,5
3/4" NPT
G3/4
R3/4
K3/4		 7 13
13 17
17 22
М32х1,5
1" NPT
G1
K1
R1		 7 13
13 17
17 22
Степень защиты IP66/68 (по согласованию с заказчиком IPX9)
