ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПИ-001



Описание

ПИ-001 (далее преобразователи), предназначены для преобразования значений измеренной температуры первичными преобразователями (далее ПП) в унифицированный электрический выходной сигнал постоянного тока или напряжения (далее - выходной сигнал преобразователя) от 4 до 20 мА (ток или напряжение) или цифровой сигнал для передачи по протоколам HART.

Преобразователи применяются в системах контроля и управления температурой, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.

Преобразователи имеют линейную зависимость выходного сигнала от температуры измеряемой среды.

Модификации преобразователей:

ПС - преобразователи термометров (далее ПС) - преобразователи с входным каналом, настроенным на определенную НСХ по ГОСТ 6651 первичного преобразователя (термопреобразователя сопротивления) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации;
ПЕ - преобразователи термопар (далее ПЕ) - преобразователи с входным каналом, настроенным на определенную НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации;
УПС - универсальные преобразователи термометров (далее УПС) - преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651 первичного преобразователя (термопреобразователя сопротивления) и диапазоны измерений температуры;
УПЕ - универсальные преобразователи термопар (далее УПЕ) - преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры

Программирование преобразователей, совмещенных с цифровым протоколом HART, осуществляется посредством HART-модема или HART-коммуникатора и ПО, поставляемых отдельно.

Взрывозащищенные преобразователи измерительные:

Преобразователи изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).

Взрывозащищенные преобразователи изготавливаются:

- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты: 1Ex db IIC T6...Т1 Gb X, 1Ex db IIB T6...Т1 Gb X, 1Ex db IIА T6...Т1 Gb X, Ex tb IIIC T80°С...Т445°С Db X, Ex tb IIIB T80°С...Т445°С Db X, Ex tb IIIA T80°С...Т445°С Db X по ГОСТ IEC 60079-1;

- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:

0Ех iа IIС Т6...Т1 Ga X, 0Ех iа IIВ Т6...Т1 Ga X, 0Ех iа IIА Т6...Т1 Ga X, Ех iа IIIС T80°С...Т445°С Da X, Ех iа IIIB T80°С...Т445°С Da X, Ех iа IIIA T80°С...Т445°С Da X по ГОСТ 31610.11 (IЕС 60079-11).

Кроме того, взрывозащищенные преобразователи изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:

1Ex db ia IIC T6...Т1 Gb X, 1Ex db ia IIB T6...Т1 Gb X, 1Ex db ia IIА T6...Т1 Gb X, Ех tb iа IIIС T80℃...Т445℃ Db X, Ех tb iа IIIB T80℃...Т445℃ Db X, Ех tb iа IIIA T80℃...Т445℃ Db X.

Взрывозащищенные преобразователи могут применяются во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Искробезопасность электрических цепей преобразователей обеспечивается:

- питанием от искробезопасного источника питания;

- отсутствием в их исполнении емкостных и индуктивных элементов, опасных по запасаемой энергии для газовых смесей подгруппы IIС;

- конструктивным исполнением.

Электрические параметры искробезопасной цепи преобразователей исполнения 0ЕхiаIIСТ6:

Максимальное входное напряжение Ui = 30 В;

Максимальный входной ток Ii = 100 мА;

Максимальная входная мощность Pi = 0,8 Вт;

Максимальная внутренняя емкость Ci= 0,048 мкФ;

Максимальная внутренняя индуктивность Li = 0,1 мГн.

Условия эксплуатации преобразователей измерительных

ПИ-001 устойчивы к воздействию температуры окружающего воздуха от минус 50 ℃ до плюс 85 ℃, к воздействию влажности окружающего воздуха 95 % при 35 ℃ и более низких температурах.

Для ПИ-001 с жидкокристаллическим индикатором температура окружающего воздуха от минус 40 ℃ до плюс 70 ℃.

Для ПИ-001 со светодиодным индикатором температура окружающего воздуха от минус 50 ℃ до плюс 85 ℃.

Преобразователи допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м.

Преобразователи соответствуют показателю надежности системы SIL (Safety Integrity Level) с уровнем полноты безопасности SIL 2, SIL 3.



Cхема заказа ПИ-001-ПС/ПЕ

Схема составления условного обозначения преобразователей термометров и термопар по примеру условного обозначения.

1- 2- /3- 4 5 6 -7 -8 -9 -10
ПИ-001- ПС- /К- Exia IIC Т6 -(4-20)мА -HART -Pt100 -(от -50 до +180)

1 – Краткое наименование преобразователя

ПИ-001

2 – Код модификации

ПС преобразователь сопротивления;

ПЕ преобразователь термопар

3 –Исполнение корпуса

Е Преобразователь в корпусе Е для установки внутри клеммной головки ПП.

Степень защиты

IP20.

Д Преобразователь с HART протоколом в корпусе Д для крепления на DIN-рейку.

Степень защиты

IP20

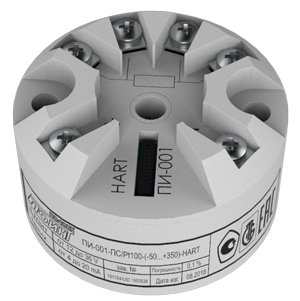

К   Корпус К для крепления в клеммной головке ПП

Степень защиты

IP20

П Преобразователь в корпусе П .

Степень защиты

IP54, 65-68.

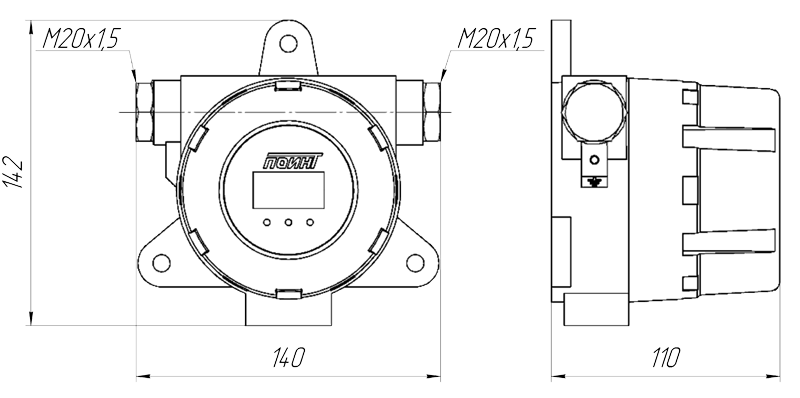

Пи Преобразователь в корпусе Пи

Степень защиты

IP54, 65-68.

4 – Взрывозащищенное исполнение

Exdb, Exdbia, Exia – (газовые среды)
Extb, Extbia – (пылевые среды)
(при отсутствии не указывается)

5 – Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС
(при отсутствии не указывается)

6 – Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)
Т80℃...Т445℃ - (пылевые среды)
(при отсутствии не указывается)

7 – Диапазон выходного сигнала преобразователя

от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА; от 0,2 до 5 В; от 0 до 10 В;

8 – Наличие HART протокола

НART
(при отсутствии не указывается)

9 – НСХ ПП

По согласованию возможно изменение диапазона.

Модификация  НСХ ПП по ГОСТ 6651, СТБ ГОСТ Р 8.585 Диапазон измерений, °С Абсолютная погрешность,°С
ПС                  Pt50; Pt100; 50П; 100П от -200 до +850 ±0,15
Pt500; Pt1000; 500П; 1000П от -200 до +850 ±0,25
50М; 100М от -180 до +200 ±0,25
100Н; 500Н; 1000Н    от -60 до +180 ±0,15
ПЕ               TХА(К)     от -250 до +1350 ±0,5
TXK (L) от -200 до +800 ±0,5
TНН(N)      от -250 до +1300 ±0,8
TЖК(J)   от -210 до +1200 ±0,5
ТПП (S) от -50 до +1750 ±2,0
ТПП(R) от -50 до +1750 ±2,0
ТПР(B) от 290 до +1800 ±2,0
ТМК(T) от -250 до +400 ±0,5
ТХКн(E) от -250 до +1000 ±0,5
ТВР(А-1) от 0 до +2500 ±1,5
ТВР(А-2) от 0 до +1800 ±1,5
ТВР(А-3) от 0 до +1800 ±1,5
TMK(M) от -200 до +100 ±0,6



10 – Диапазон измерений температуры преобразователя

ПC от - 200℃ до + 850℃
ПЕ от - 250℃ до +2500℃

Схема заказа ПИ-001-УПС/УПЕ

 Схема составления условного обозначения универсальных преобразователей по примеру условного обозначения.

1- 2- /3- 4 5 6 -7 -8
ПИ-001- УПС- /К- Exia IIC Т6 -(4-20)мА -HART

1 – Краткое наименование преобразователя

ПИ-001

2 – Код модификации

УПС - универсальный преобразователь термометров сопротивления;

УПЕ - универсальный преобразователь термопар

УП - универсальный преобразователь терметров сопротивления и термопар

3 –Исполнение корпуса

Д Преобразователь с HART протоколом в корпусе Д для крепления на DIN-рейку.

Степень защиты

IP20

К   Корпус К для крепления в клеммной головке ПП

Степень защиты

IP20

П Преобразователь в корпусе П .

Степень защиты

IP54, 65-68.

Пи Преобразователь в корпусе Пи

Степень защиты

IP54, 65-68.

4 – Взрывозащищенное исполнение

Exdb, Exdbia, Exia – (газовые среды)
Extb, Extbia – (пылевые среды)
(при отсутствии не указывается)

5 – Группа взрывозащищенного оборудования

IIA, IIB, IIС, IIIA, IIIB, IIIС
(при отсутствии не указывается)

6 – Температурный класс

Т1, Т2, Т3, Т4, Т5, Т6 - (газовые среды)
Т80℃...Т445℃ - (пылевые среды)
(при отсутствии не указывается)

7 – Диапазон выходного сигнала преобразователя

от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА; от 0,2 до 5 В; от 0 до 10 В;

8 – Наличие HART протокола

НART
(при отсутствии не указывается)
