Гильзы термометрические

Назначение

Гильзы предназначены для предотвращения непосредственного воздействия термометрируемой среды на термоэлектрические преобразователи и преобразователи сопротивления при их монтаже в сосуды под давлением, на трубопроводы, паровые котлы или другие объекты.
Гильзы термометрические должны эксплуатироваться при скоростях потоков и давлениях, не превышающих значений, указанных в таблицах для конкретных модификаций гильз. Максимальная скорость потока и номинальное давление воздействующей среды определены, исходя из условия обеспечения статической прочности гильзы. Расчет выполнен для среды, имеющей плотность 1000 кг/м³ при температуре от плюс 20 ºС до плюс 200 ºС.
Гильзы термометрические всех модификаций герметичны. Они подвергаются приемо-сдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении указанном в ГОСТ 356, EN 1092-1 либо ASME B16.5 (в зависимости от исполнения гильзы).

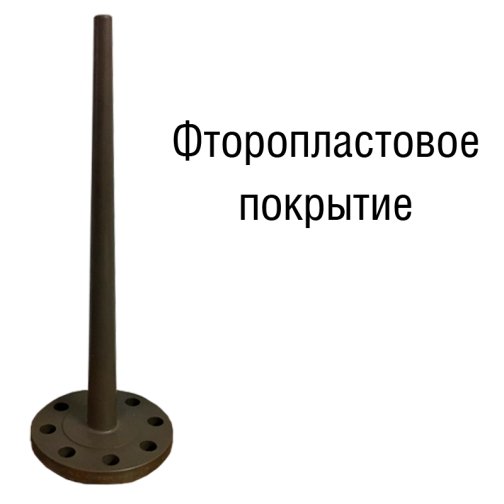

По умолчанию гильзы термометрические изготавливаются из стали 12Х18Н10Т. По заявке Заказчика возможно изготовление гильз термометрических из других сталей и сплавов, а также изготовление гильз с защитным покрытием: стеллит, фторопласт, керамика и т.п.
Возможно изготовление гильз в соответствии с «VanStone», DIN43772, NACE MR0103, NACE MR0175, ASME PTC 19.3 TW-2016, API RP 551, «NORSOK», с укрепляющим воротником (колларом) и др.

Нажмите, чтобы перейти в альбом.

Схема условного обозначения исполнения резобовой гильзы
Пример записи условного обозначения

	1	2	3	4	5	6	7	8	9
Гильза	ГЦР.1	1	3		М20х1,5	М20х1,5	8/6	60	6,3

Гильза цилиндрическая резьбовая (ГЦР.1), с уплотнением и проточкой (1), сварная (3), с монтажной резьбой М20х1,5 и присоединительной резьбой М20х1,5, внешним диаметром рабочей части гильзы и внешним диаметром термопреобразователя 8/6 мм, монтажной длиной 60 мм и условным давлением 6,3 МПа, из стали 12Х18Н10Т (по умолчанию).

	1	2	3	4	5	6	7	8	9	10	11
Гильза	ГЦР.1	1	1	Н	М20х1,5	G1/2	16/8	100	25	316Ti	ПЗ

Гильза цилиндрическая резьбовая (ГЦР.1), с уплотнением и проточкой (1), цельноточеная со ступенчатым внутренним диаметром (1), под неподвижный штуцер (Н), с монтажной резьбой М20х1,5 и присоединительной резьбой G1/2, внешним диаметром рабочей части гильзы и внешним диаметром термопреобразователя 16/8 мм, монтажной длиной 100 мм и условным давлением 25 МПа, из стали AISI 316Ti в комплекте с заглушкой на цепочке (ПЗ).

	Параметр	Возможные значения
1	Модификация гильзы	ГЦР.1 - гильза цилиндрическая резьбовая	ГКР.4 - гильза коническая резьбовая
2	Тип уплотняющей поверхности штуцерной части	0 - с обычным уплотнением или с конической резьбой 1 - с уплотнением и проточкой 2 - с уплотнением и двумя проточками 3 - с уплотнением по ГОСТ 22526 4 - с уплотнением по ОСТ 26.260.460	0 - с конической резьбой 2 - с уплотнением и двумя проточками 3 - с уплотнением по ГОСТ 22526 4 - с уплотнением по ОСТ 26.260.460
3	Тип исполнения гильзы	1 - цельноточеная со ступенчатым внутр. диаметром 2 - цельноточеная с постоянным внутр. диаметром 3 - сварная 4 - сварная усиленная 5 - сварная с зажимным винтом 6 - сварная усиленная с зажимным винтом	1 - цельноточеная со ступенчатым внутр. диаметром 2 – цельноточеная с постоянным внутр. диаметром
4	Дополнительное обозначение	Н - добавляется для обозначения гильз под термопреобразователи с неподвижным штуцером
	Дополнительное обозначение	П - добавляется для обозначения гильз с зажимом термопреобр-ля по кабелю через пластиковую втулку
5	Монтажная резьба гильзы	Мг – монтажная резьба гильзы. По заявке Заказчика возможно изготовление других типов резьб.
6	Присоединительная резьба гильзы	Мт – присоединительная резьба под термопреобразователь. По заявке Заказчика возможно изготовление других типов резьб.
7	Диаметральные размеры	D - внешний диаметр рабочей части гильзы d - внешний диаметр устанавливаемого в гильзу термопреобразователя
8	Монтажная длина термопреобразователя	Lм – расстояние от поверхности фиксации датчика до внутренней поверхности дна гильзы. Резьбовые гильзы изготавливаются с монтажными длинами из ряда 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3500, 4000, 4500 и 5000 мм По заявке Заказчика возможно изготовление гильз с другими монтажными длинами.
9	Условное давление	Pn – наибольшее избыточное рабочее давление при температуре среды +20°С, при котором обеспечивается заданный срок службы.
10	Материал гильзы	По умолчанию гильзы изготавливаются из сортового проката 12Х18Н10Т без термической обработки. По требованию заказчика возможно изготовление из иных марок стали.
11	Дополнительные опции (указываются в скобках после условного обозначения)	ПЗ – в комплекте с металлической заглушкой на цепочке; ПР – в комплекте с прочностным расчетом гильзы; МКК – материал гильзы должен быть устойчив к межкристаллитной коррозии; H2S – материал гильзы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал гильзы должен быть в термообработанном состоянии; ПСТО – сварные швы (при наличии) должны пройти послесварочную термообработку; ЦД – сварные швы (при наличии) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы (при наличии) должны быть проконтролированы на содержание ферритной фазы; (S/Lп/1,6) – покрытие Stellite №6 на длину Lп от донышка гильзы толщиной не менее 1,6 мм; (PFA/Lп/0,5) – покрытие PFA на длину Lп от донышка гильзы толщиной не более 0,5 мм.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на партию).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

Схема условного обозначения исполнения приварной гильзы
Пример записи условного обозначения

	1	2	3	4	5	6	7	8
Гильза	ГЦП.2	0	1	Н	М20х1,5	16/8	320	25

Гильза цилиндрическая приварная (ГЦП.2), с фаской под приварку (0), цельноточеная со ступенчатым внутренним диаметром (1) под термопреобразователи с неподвижным штуцером Н, с присоединительной резьбой под термопреобразователь М20х1,5, внешним диаметром рабочей части гильзы и внешним диаметром термопреобразователя 16/8 мм, монтажной длиной 320 мм и условным давлением 25 Мпа, из стали 12X18H10T.

	1	2	3	4	5	6	7	8	9	10
Гильза	ГЦП.2	0	2	Н	М20х1,5	16/8	320	25	SS316Ti	(PFA/320/0,5)

Гильза цилиндрическая приварная (ГЦП.2), с фаской под приварку (0), цельноточеная с постоянным внутренним диаметром (2), под термопреобразователи с неподвижным штуцером Н, с присоединительной резьбой под термопреобразователь М20х1,5, внешним диаметром рабочей части гильзы и внешним диаметром термопреобразователя 16/8 мм, монтажной длиной 320 мм и условным давлением 25 МПа, из стали SS316Ti с покрытием PFA на длину 320 мм от донышка гильзы толщиной не менее 0,5 мм.

	Параметр	Возможные значения
1	Модификация гильзы	ГЦП.2 - гильза цилинрическая приварная	ГКП.5 - гильза коническая приварная
2	Тип уплотняющей поверхности штуцерной части	0 - с фаской под приварку
3	Тип исполнения гильзы	1 - цельноточеная со ступенчатым внутренним диаметром 2 - цельноточеная с постоянным внутренним диаметром 3 - сварная	1 - цельноточеная со ступенчатым внутренним диаметром 2 - цельноточеная с постоянным внутренним
4	Дополнительное обозначение	Н – добавляется для обозначения гильз под термопреобразователи с неподвижным штуцером
5	Присоединительная резьба	Мт – присоединительная резьба под термопреобразователь.
6	Диаметральные размеры гильзы	D – внешний диаметр рабочей части гильзы d – внешний диаметр устанавливаемого в гильзу термопреобразователя
7	Монтажная длина термопреобразователя	Lм – расстояние от поверхности фиксации датчика до внутренней поверхности дна гильзы. Резьбовые гильзы изготавливаются с монтажными длинами из ряда 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3500, 4000, 4500 и 5000 мм. По заявке Заказчика возможно изготовление гильз с другими монтажными длинами.
8	Условное давление	Pn – наибольшее избыточное рабочее давление при температуре среды + 20°С, при котором обеспечивается заданный срок службы. Резьбовые гильзы изготавливаются на условное давление до 50 Мпа
9	Материал гильзы	По умолчанию гильзы изготавливаются из сортового проката 12Х18Н10Т без термической обработки. По требованию заказчика возможно изготовление из иных марок стали.
Дополнительные опции (указываются в скобках после условного обозначения)
10	Дополнительные опции	ПЗ – в комплекте с металлической заглушкой на цепочке; ПР – в комплекте с прочностным расчетом гильзы; МКК – материал гильзы должен быть устойчив к межкристаллитной коррозии; H2S – материал гильзы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал гильзы должен быть в термообработанном состоянии; ПСТО – сварные швы (при наличии) должны пройти послесварочную термообработку; ЦД – сварные швы (при наличии) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы (при наличии) должны быть проконтролированы на содержание ферритной фазы; (S/Lп/1,6) – покрытие Stellite №6 на длину Lп от донышка гильзы толщиной не менее 1,6 мм; (PFA/Lп/0,5) – покрытие PFA на длину Lп от донышка гильзы толщиной не более 0,5 мм.

Схема условного обозначения исполнения фланцевой гильзы
Пример записи условного обозначения

	1	2	3	4		5		6		7		8		9
Гильза	ГКФ.6	2	2		-	G1/2	-	23/8	-	630(585)	-	50	-	1,6

Гильза коническая фланцевая (ГКФ.6), с выступом (2), точеный чехол с постоянным внутренним диаметром (2), с присоединительной резьбой под термопреобразователь G1/2, внешним диаметром рабочей части и внешним диаметром термопреобразователя 23/8 мм, монтажной длиной 630 мм, погружной длиной 585 мм, условный проход 50 мм, условным давлением 1,6 МПа, из стали 12Х18Н10Т.

	1	2	3	4		5		6		7		8		9	11
Гильза	ГЦФ.3	3	1	Н	-	М20х1,5	-	16/8	-	1000	-	80	-	4,0	(S/500/1,6; ОФ/11/20; КМЧ/35/25/ПОН-Б)

Гильза цилиндрическая фланцевая (ГЦФ.3), с впадиной (3), точеный чехол со ступенчатым внутренним диаметром (1), под неподвижный штуцер (Н), с присоединительной резьбой под термопреобразователь М20х1,5, внешним диаметром рабочей части гильзы и внешним диаметром термопреобразователя 16/8 мм, монтажной длиной 1000 мм, условный проход 80 мм, условным давлением 4,0 МПа, из стали 12Х18Н10Т, с покрытием стеллит №6 на длину 500 мм от донышка гильзы толщиной не менее 1,6 мм в комплекте с ответным фланцем ОФ тип 11 по ГОСТ 33259 из стали 20, комплектом монтажных частей КМЧ со шпилькой из стали 35 и гайкой из стали 25 и фланцевой прокладкой из паронита ПОН-Б.

	Параметры	Возможные значения
1	Модификация гильзы	ГЦФ.3 - гильза цилиндрическая фланцевая	ГКФ.6 - гильза коническая фланцевая
2	Тип уплотнительной поверхности	0 - плоскость; 1 - с соединительным выступом; 2 - с выступом; 3 - с впадиной; 4 - с шипом; 5 - с пазом; 7 - под прокладку овального сечения 8- с шипом	0 - плоскость; 1- с соединительным выступом; 2 - с выступом; 3 - с впадиной; 4 - с шипом; 5 - с пазом; 7 - под прокладку овального сечения 8- с шипом
3	Тип исполнения гильзы	1 - точеный чехол со ступенчатым внутренним диаметром; 2 - точеный чехол с постоянным внутренним диаметром; 3 - сварной чехол;	1 - точеный чехол со ступенчатым внутренним диаметром; 2 - точеный чехол с постоянным внутренним диаметром;
4	Дополнительные обозначения	H - добавляется при обозначения гильз под термопреобразователи с неподвижным штуцером.
5	Присоединительная резьба	Мт - присоединительная резьба под термопреобразователь.
6	Диаметральные размеры гильзы	D - внешний диаметр рабочей части гильзы. d - внешний диаметр устанавливаемого в гильзу термопреобразователя.
7	Монтажная длина	Lм - расстояние от поверхности фиксации датчика до внутренней поверхности дна гильзы. U - глубина погружения гильзы.
8	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру патрубка.
9	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды 20 °C, при котором обеспечивается заданный срок слуджбы.
10	Материал гильзы	По умолчанию гильзы изготавливаются из сортового проката 12Х18Н10Т без термической обработки. По требованию заказчика возможно изготовление из иных марок стали.
Дополнительные опции (указываются в скобках после условного обозначения)
11	Дополнительные опции	ПЗ – в комплекте с металлической заглушкой на цепочке; ПР – в комплекте с прочностным расчетом гильзы; МКК – материал гильзы должен быть устойчив к межкристаллитной коррозии; H2S – материал гильзы должен быть устойчив к сероводороду; O2 – обезжиривание (кислородное исполнение); ТО – материал гильзы должен быть в термообработанном состоянии; ПСТО – сварные швы (при наличии) должны пройти послесварочную термообработку; ЦД – сварные швы (при наличии) должны быть проконтролированы цветной дефектоскопией; СФФ – сварные швы (при наличии) должны быть проконтролированы на содержание ферритной фазы; (S/Lп/1,6) – покрытие Stellite №6 на длину Lп от донышка гильзы толщиной не менее 1,6 мм; (PFA/Lп/0,5) – покрытие PFA на длину Lп от донышка гильзы толщиной не более 0,5 мм; (ОФ/01/09Г2С) – в комплекте с ответным фланцем тип 01 (плоский) либо тип 11 (усиленный) по ГОСТ 33259 из марки материала, указываемой заказчиком; (КМЧ/14Х17Н2/14Х17Н2/ПОН-Б) – в комплекте с монтажными частями из материалов, указываемых заказчиком в следующем порядке: шпилька, гайка, прокладка; ПП – сварной шов гильзы выполнить с полным проплавлением.

Определение монтажной длины гильз с присоединительной резьбой

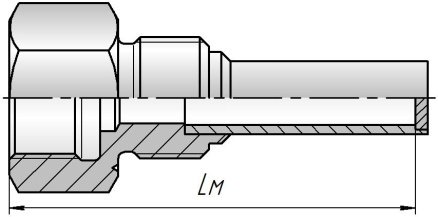

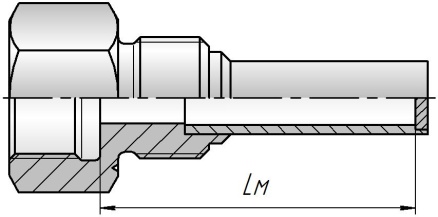

Под термопреобразователи с подвижным штуцером (ПШ)	Под термопреобразователи с неподвижным штуцером (НШ)

Параметры уплотняющих поверхностей штуцерной части
Тип 0 с обычным уплотнением				Тип 1 с уплотнением с проточкой				Тип 2 с уплотнением с двумя проточками
Тип 3 с уплотнением по ГОСТ22526-77				Тип 4 с уплотнением по ОСТ26.260.460-99				Тип 0 с конической резьбой
Мг, мм	Тип 0		Тип 1		Тип 2		Тип 3		Тип 4		Тип 0
Мг, мм	Dm, мм	Lp, мм	Dm, мм	Lp, мм	Dm, мм	Lp, мм	Dm, мм	Lp, мм	Dm, мм	Lp, мм	Мг	Lp, мм
M20x1,5	23,5	15	26	15	31	15	25	14	31	15	K1/2	20
G1/2	23,5	15	26	15	31	15	26	14	31	15	R1/2	20
M27x2	-	-	35	20	38	20	32	16	35	20	K3/4	20
G3/4	-	-	35	20	38	20	32	16	35	20	R3/4	20
M33x2	-	-	40	30	48	30	39	18	43	30	K1	24
G1	-	-	40	30	48	30	39	18	43	30	R1	24

Наименование	Описание
12Х18Н10Т 321 SS	Стойкая к коррозии сталь аустенитного класса. Рабочая температура: от -253…+350 ̊С. В средах, не вызывающих межкристаллитной коррозии: от -253…+610 ̊С.
08X18H12Б 347 SS	Стойкая к коррозии сталь аустенитного класса. Обладает повышенной стойкостью к межкристаллитной коррозии, чем 12Х18Н10Т. Рабочая температура: от -253…+610 ̊С.
03Х17Н14М3 316L SS	Стойкая к коррозии сталь аустенитного класса. Обладает повышенной стойкостью к коррозии, чем 12Х18Н10Т. Рабочая температура: от -196…+450 ̊С.
10Х17Н13М2Т 316Ti SS	Стойкая к коррозии сталь аустенитного класса. Обладает повышенной стойкостью к коррозии, чем 12Х18Н10Т. Рабочая температура: от -196…+350 ̊С. В средах, не вызывающих межкристаллитной коррозии: от -196…+600 ̊С.
12Х1МФ 15ХМ	Сталь теплоустойчивая, предназначенная для работы при температуре до 560 ̊С.
15Х5М A182 F5	Сталь теплоустойчивая, предназначенная для работы на установках переработки нефти и газа при температуре до 650 ̊С.
20Х23Н18 310S SS	Жаростойкая сталь для применения в средах, содержащих серу (дымовые газы). Рабочая температура до 1000 ̊С.
15Х25Т 446 SS	Жаростойкая сталь для применения в средах, содержащих серу (дымовые газы). Обладает повышенной стойкостью к сере, чем 20Х23Н18. Рабочая температура до 1000 ̊С.
ХН78Т ХН45Ю Inconel 600 Inconel 601	Жаростойкий сплав, предназначенный для эксплуатации в окислительной рабочей среде без содержания серы. Рабочая температура до 1100 ̊С (ХН78Т, Inconel 600, inconel 601); до 1250 ̊С (ХН45Ю).
06ХН28МДТ 904L SS	Сплав на железоникелевой основе для работы в серной и фосфорной кислотах различных концентраций. Рабочая температура: от -196…+400 ̊С.
ХН65МВ Hastelloy C276	Никель-молибден-хром сплав с добавкой вольфрама, предназначенный для работы в солянокислых и сернокислых средах, концентрированной уксусной кислоте, сухом хлоре и др. Рабочая температура: от -70…+500 ̊С.
НМЖМц28-2,5-1,5 Monel 400	Никель-медь сплав для применение в коррозионно-активных средах: фтор, фтористый водород, плавиковая кислота и др. Рабочая температура: от -20…+425 ̊С.
ХН75МБТЮ Inconel 625	Жаростойкий сплав, предназначенный для эксплуатации в окислительной рабочей среде без содержания серы. Рабочая температура до 1100 ̊С.
ХН32Т Incoloy 800	Жаропрочный железоникелевый сплав для работы в условиях высокой температуры в нефтехимическом машиностроении. Рабочая температура: до +900 ̊С.
ХН38ВТ Incoloy 825	Хром-железо-никелевый сплав, устойчивый к различным типам коррозии в агрессивной среде.
ВТ1-0 B348 Gr2	Титановый сплав для работы в морской среде и других средах высокой коррозионной активности, в том числе средах, содержащих влажный хлор. Рабочая температура: от -269…+300 ̊С.
Kanthal Х23Ю5Т	Прецизионный сплав на основе железа для работы в серосодержащих и высокотемпературных средах. Рабочая температура до +1400 ̊С.

Техническая документация, прилагаемая к продукции, включает в себя:
- паспорт (1 экземпляр на изделие).
По требованию заказчика (в соответствии с договором поставки) может дополнительно предоставляться: копия обоснования безопасности; чертеж общего вида; расчет на прочность; руководство по эксплуатации; сертификаты на используемые материалы; сертификат соответствия; декларация соответствия и т.п.

	1	2	3		4	5	6		7		8		9	10
Гильза	ГЦФ.30	3	Н	(VS)	-М20х1,5	-14/8	-550(500)	-	50	-	2,5	-		(S/500/1,6; ОФ/20; КМЧ/35/25/ПОН-Б)
